机械制图与计算机绘图
1.8.2.4 四、剖视图中的规定画法
四、剖视图中的规定画法

1)画各种剖视图时,对于物体上的肋板、轮辐及薄壁等,若按纵向剖切,这些结构都不画剖面符号,而用粗实线将它们与邻接部分分开。

如图5-32中的左视图,当采用全剖视时,剖切平面通过中间肋板的纵向对称平面(即纵向剖切),在肋板的范围内不画剖面符号(显示为空白),肋板与其他部分的分界处均用粗实线绘出。图5-32中的俯视图(“AA”剖视图),因为剖切平面垂直于肋板和支承板(即横向剖切),所以仍要画出剖面符号。

2)回转体上均匀分布的肋板、孔等结构不处于剖切平面上时,可假想将这些结构旋转到剖切平面上再画出,如图5-33所示。

3)当剖切平面通过辐条的基本轴线(即纵向)时,剖视图中的辐条部分不画剖面符号,且不论辐条数量是奇数还是偶数,在剖视图中都要画成对称的,如图5-34a所示。

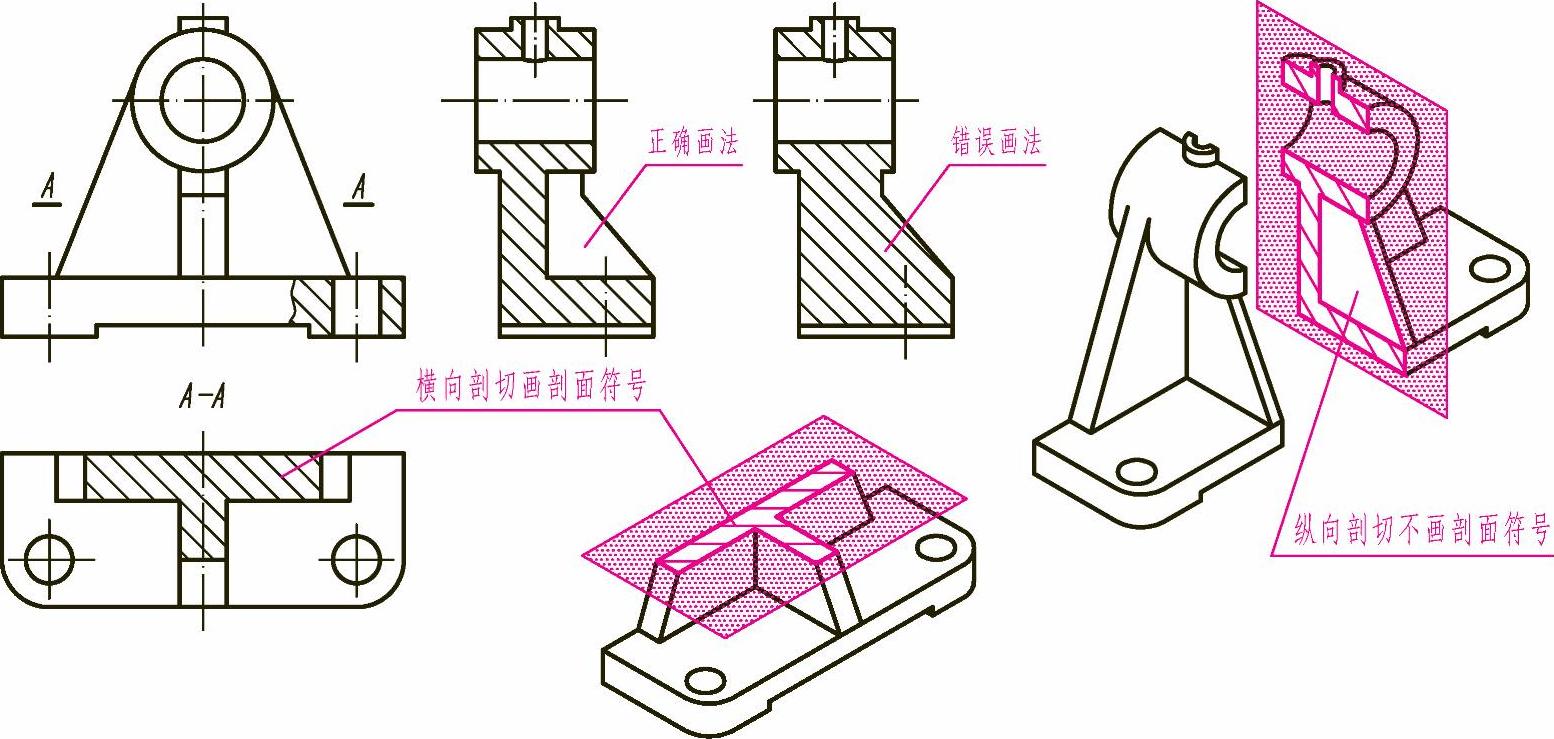

图5-32 剖视中肋板的画法

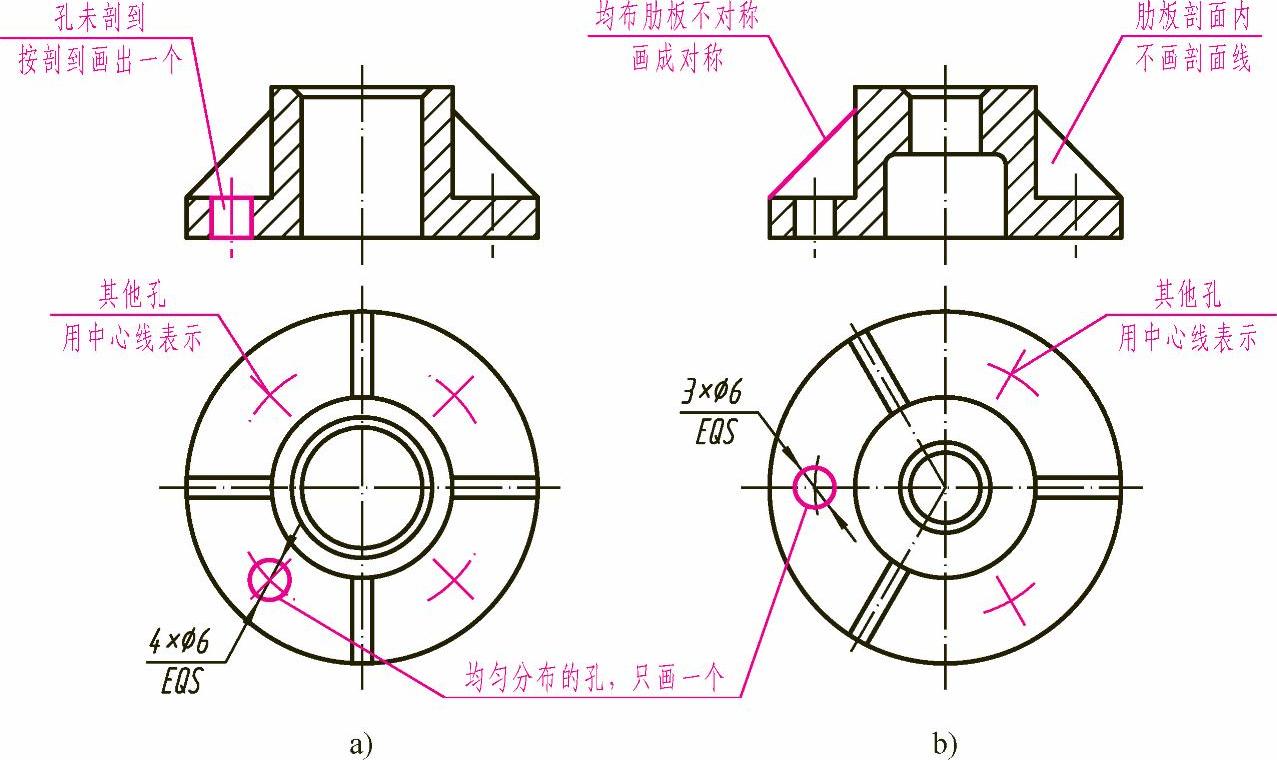

图5-33 回转体上均布结构的简化画法

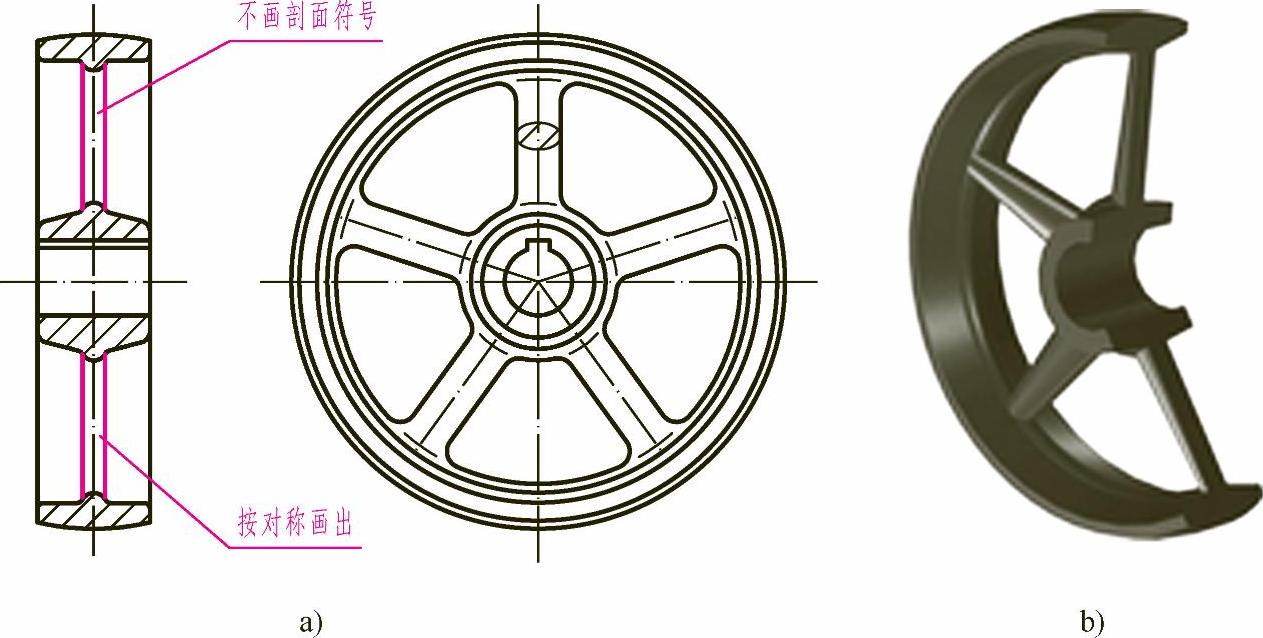

图5-34 剖视中辐条的画法
