三、剖视图的种类

根据剖开物体的范围，可将剖视图分为全剖视图、半剖视图和局部剖视图。国家标准规定，剖切面可以是平面也可以是曲面，可以是单一的剖切面也可以是组合的剖切面。绘图时，应根据物体的结构特点，恰当地选用单一剖切面、几个平行的剖切平面或几个相交的剖切面（交线垂直于某一投影面）绘制物体的全剖视图、半剖视图和局部剖视图。

1.全剖视图

用剖切面完全地剖开物体所得的剖视图，称为全剖视图，简称全剖视。

全剖视主要用于表达外形简单、内部形状复杂而又不对称的物体。全剖视的标注规则如前所述。

（1）用单一剖切面获得的全剖视图 单一剖切面通常指平面或柱面。图5-8、图5-10、图5-12～图5-14都是用单一剖切平面剖切得到的全剖视图，是最常用的剖切形式。

图5-15是用单一柱面剖切物体所得的全剖视图。采用柱面剖切物体时，剖视图应展开绘制，并在剖视图的上方加注“×—×展开”字样。

图5-16b中的“A―A”剖视图，是用单一斜剖切面完全地剖开物体得到的全剖视，主要用于表达物体上倾斜部分的结构形状。用单一斜剖切面获得的剖视图，一般按投影关系配置，也可将剖视图平移到适当位置。必要时，允许将图形旋转配置，但必须标注旋转符号。对此类剖视图必须进行标注，不能省略。

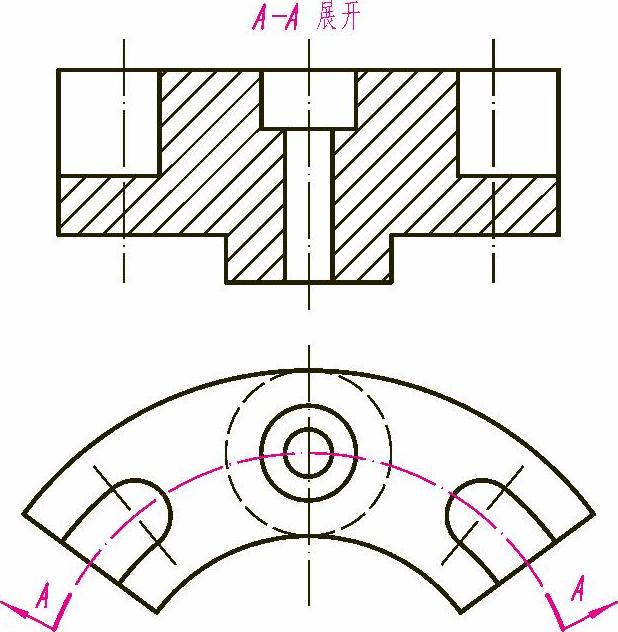

图5-15 用单一柱面剖切获得的全剖视图

（2）用几个平行的剖切平面获得的全剖视图 当物体上有若干不在同一平面上而又需要表达的内部结构时，可采用几个平行的剖切平面剖开物体。几个平行的剖切平面可能是两个或两个以上，各剖切平面的转折处成直角，剖切平面必须是投影面的平行面或垂直面。

如图5-17b所示，物体上的三个孔不在前后对称面上，用一个剖切平面不能同时剖到。这时，可用两个相互平行的剖切平面分别通过左侧的阶梯孔和前后对称面，再将两个剖切平面后面的部分同时向基本投影面投射，即得到用两个平行平面剖切的全剖视图。

用几个平行的剖切平面剖切时，应注意以下几点：

①在剖视图的上方，用大写拉丁字母标注图名“×—×”，在剖切平面的起、迄和转折处画出剖切符号，并注上相同的字母。若剖视图按投影关系配置，中间又没有其他图形隔开时，允许省略箭头，如图5-17b所示。

②在剖视图中一般不应出现不完整的结构要素，如图5-18a所示。在剖视图中不应画出剖切平面转折处的界线，且剖切平面的转折处也不应与图中的轮廓线重合，如图5-18b所示。

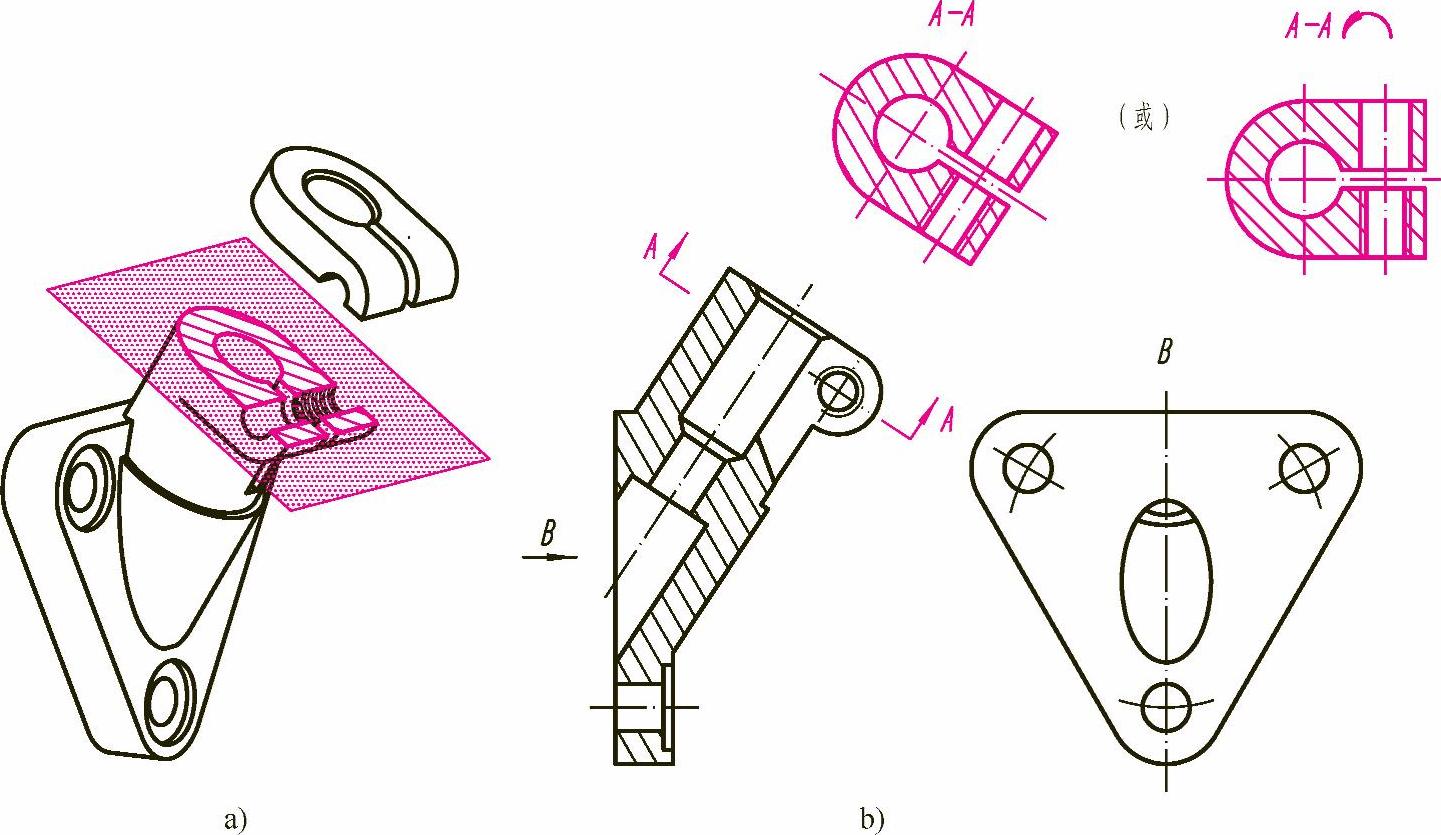

图5-16 单一斜剖切面剖切获得的全剖视图

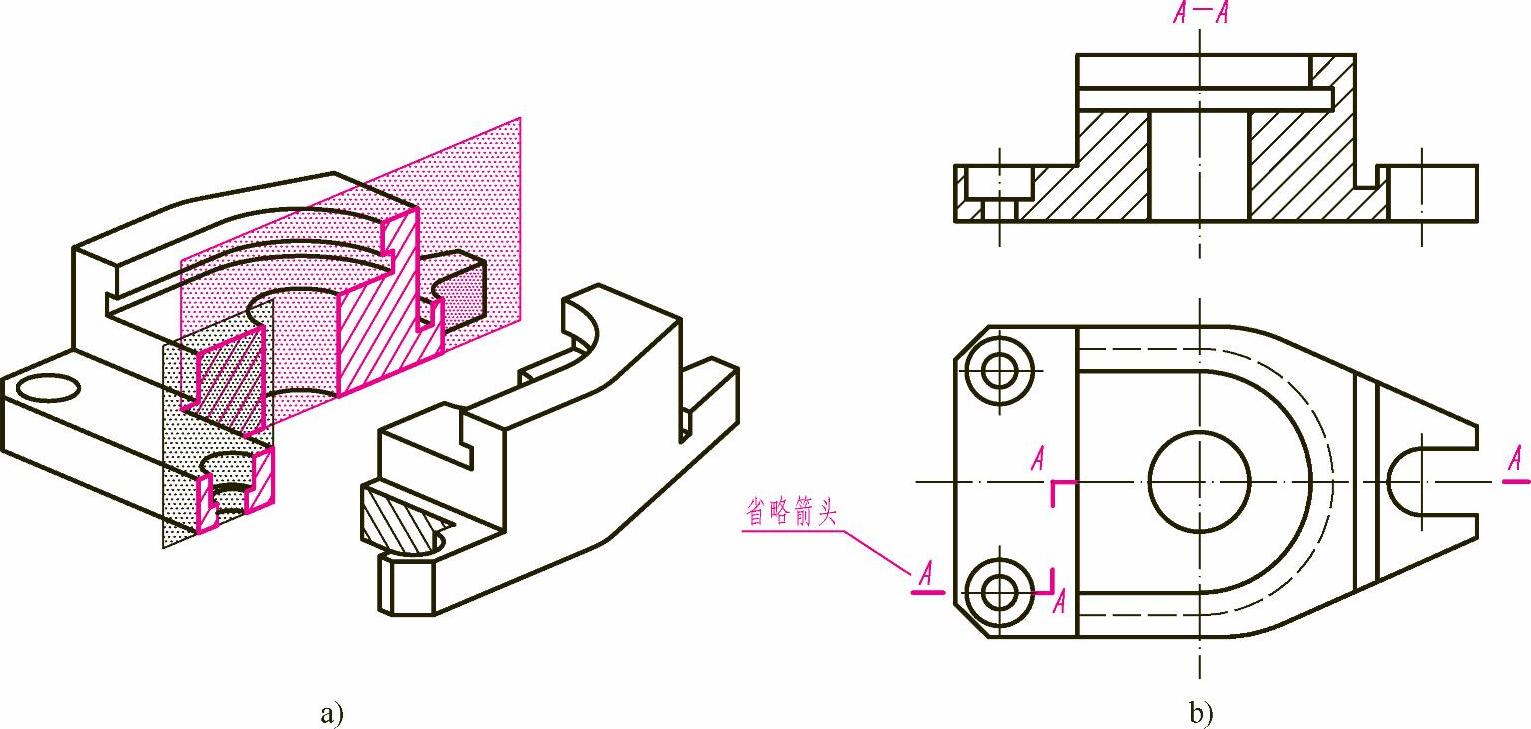

图5-17 两个平行的剖切平面获得的全剖视图

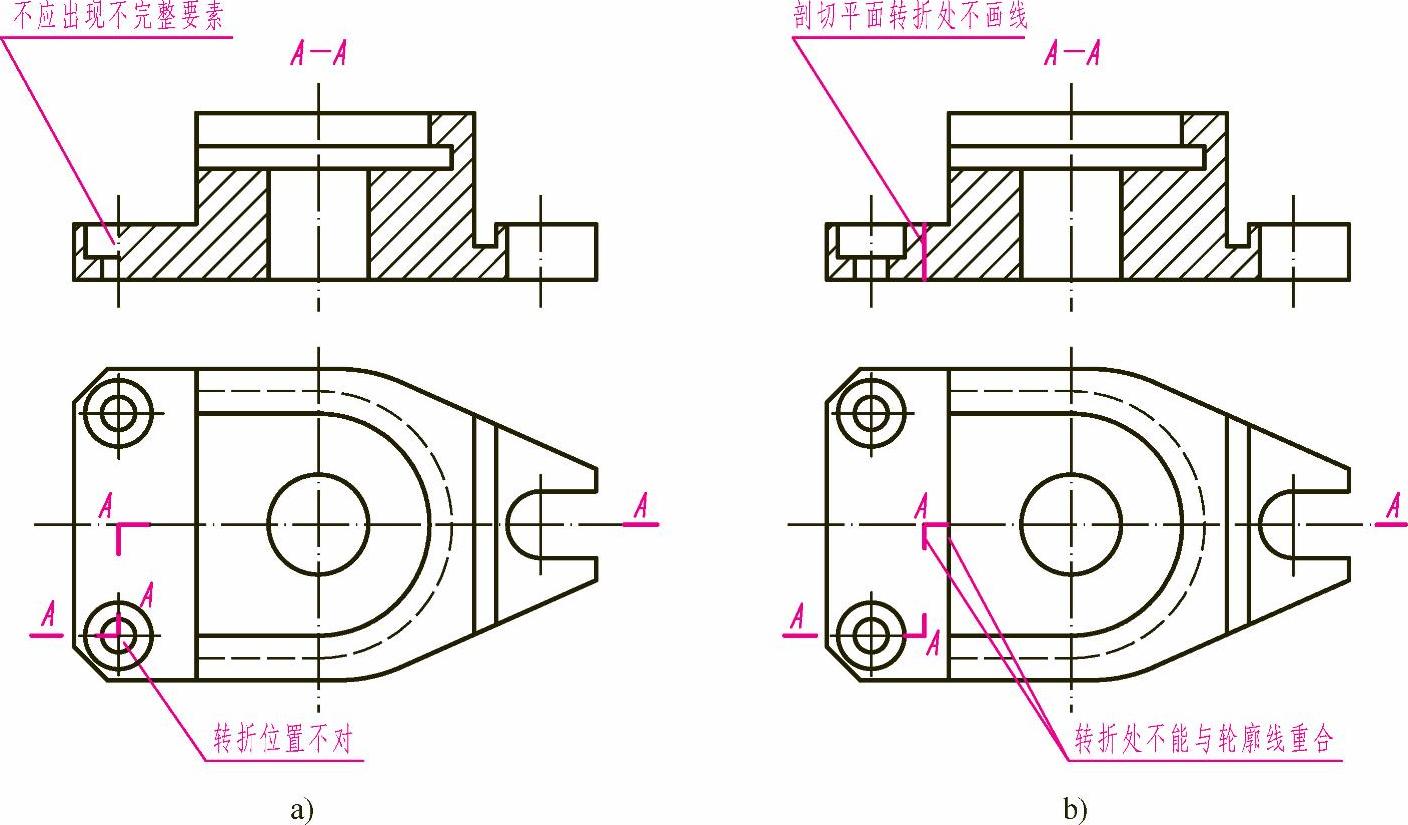

图5-18 用几个平行平面剖切时的错误画法

（3）用几个相交的剖切面获得的全剖视图 当物体上的孔（槽）等结构不在同一平面上、但却沿物体的某一回转轴线分布时，可采用几个相交于回转轴线的剖切面剖开物体，将剖切面剖开的结构及有关部分，旋转到与选定的投影面平行后，再进行投射。几个相交剖切面（包括平面或柱面）的交线，必须垂直于某一基本投影面。

如图5-19所示，用相交的侧平面和正垂面（其交线垂直正面）将物体剖切，并将倾斜部分绕轴线旋转到与侧面平行后再向侧面投射，即得到用两个相交平面剖切的全剖视图。

用几个相交的剖切面剖切时，应注意以下几点：

①这里强调的是：切开后旋转，而不是将要表达的结构先旋转，然后再切开，如图5-20c所示。采用几个相交剖切面剖切时，往往有些部分的图形会伸长。

②剖切面后边的其他结构，一般仍按原来的位置进行投射，如图5-21b所示。

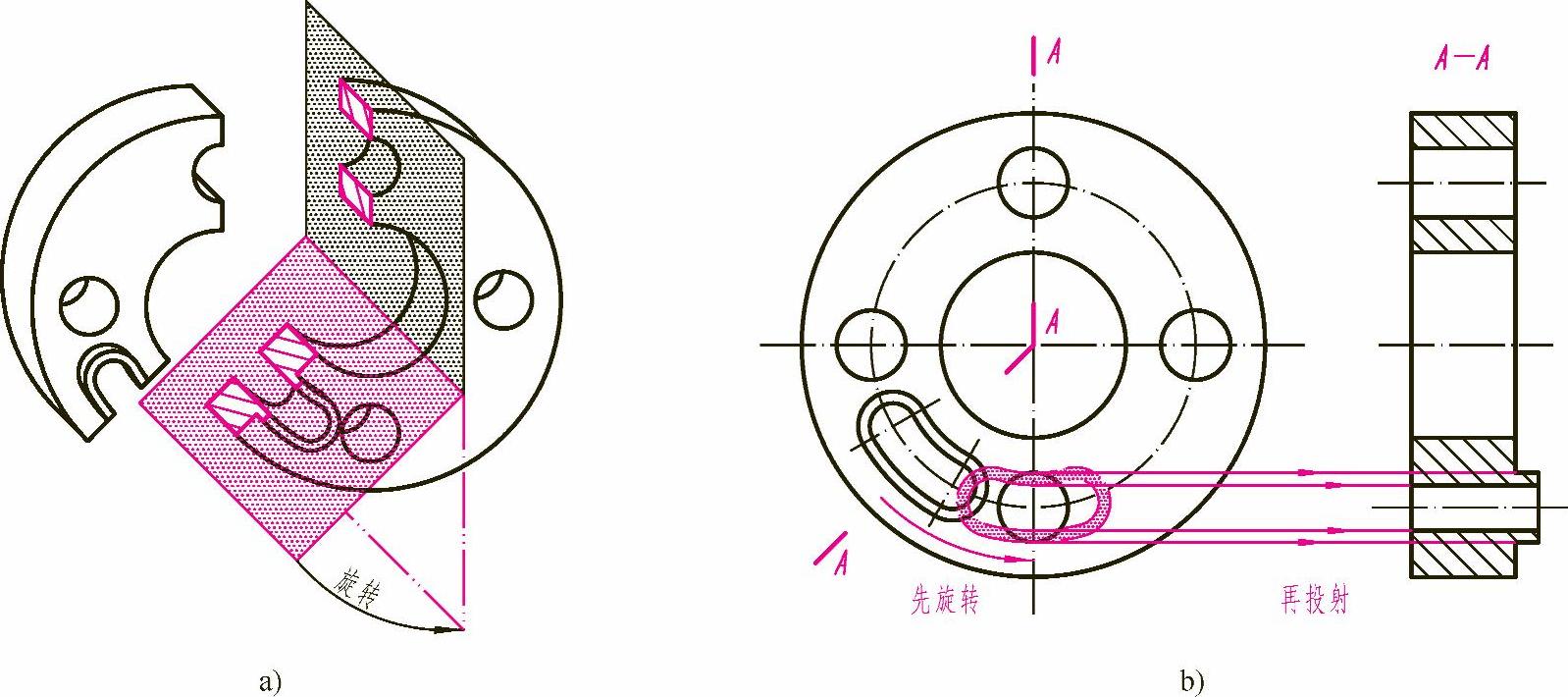

图5-19 两个相交剖切平面获得的全剖视图

③剖切平面的交线应与物体的回转轴线重合。

④必须对剖视图进行标注，其标注形式及内容与几个平行平面剖切的剖视图相同。

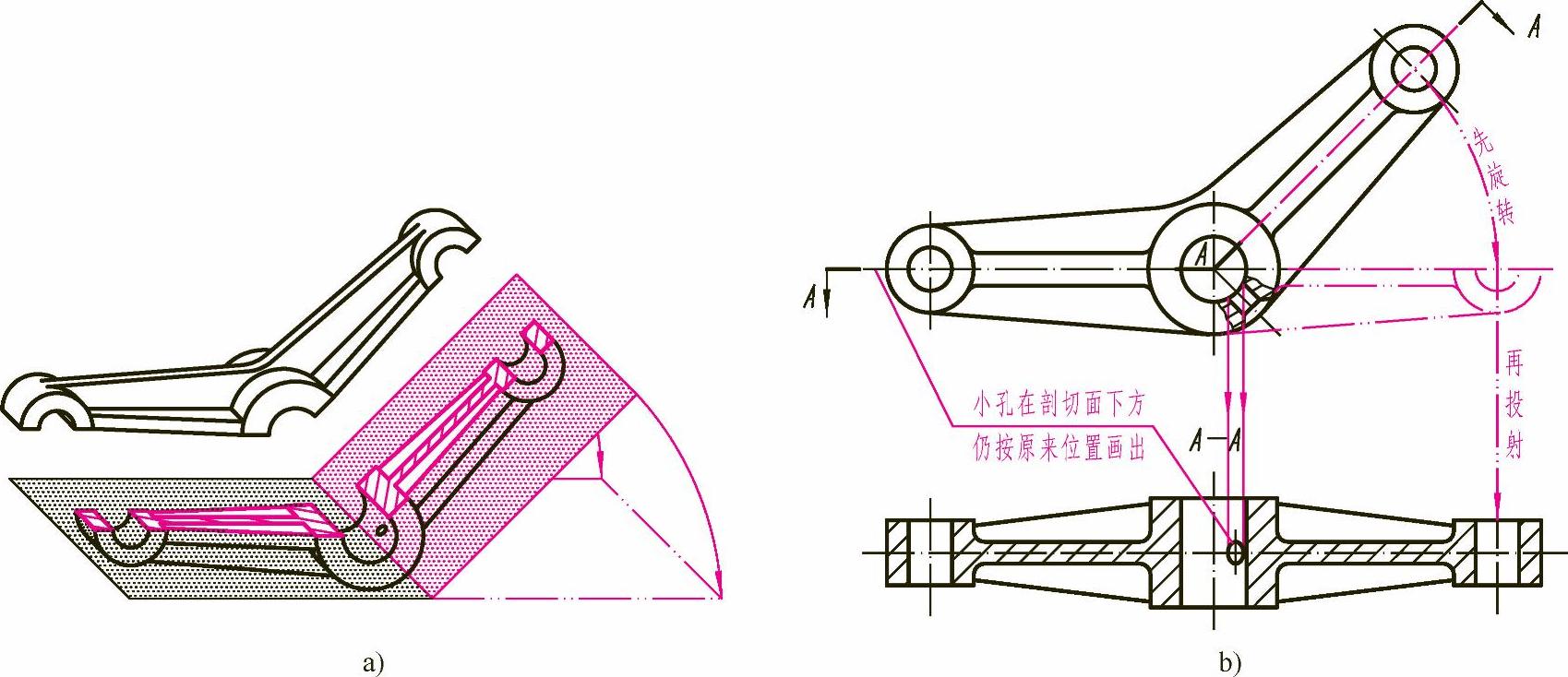

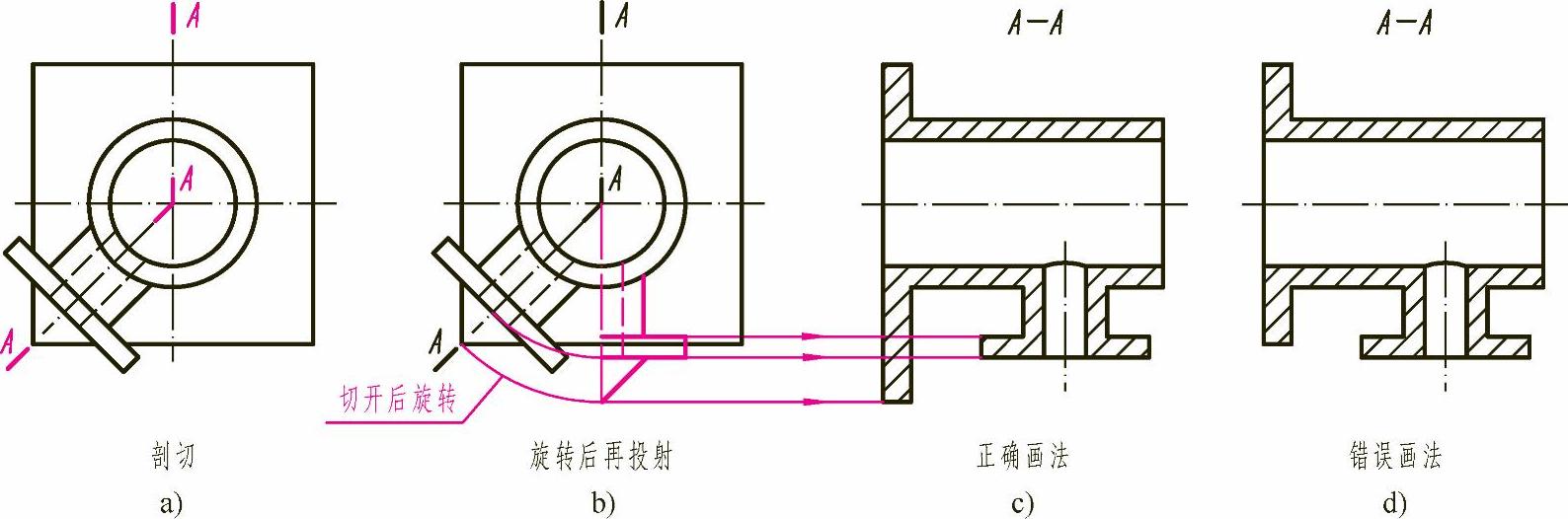

图5-20 先切开再旋转的画法

2.半剖视图

当物体具有垂直于投影面的对称平面时.在该投影面上投射所得的图形，可以对称线为界，一半画成剖视图，另一半画成视图，这种组合的图形称为半剖视图，简称半剖视，如图5-22所示。

半剖视图主要用于内、外形状都需要表示的对称物体。

画半剖视图应注意以下几点。

①视图部分和剖视图部分必须以细点画线为界。在半剖视图中，剖视部分的位置通常可按以下原则配置：

——在主视图中，位于对称线的右侧；

——在俯视图中，位于对称线的下方；

——在左视图中，位于对称线的右侧。

②由于物体的内部形状已在半剖视图中表示清楚，所以在半个视图中的细虚线省略，但对孔、槽等需用细点画线表示其中心位置。

图5-21 剖切平面后的结构画法

③对于那些在半剖视图中不易表达的部分，如图5-22a中安装板上的孔，可在视图中以局部剖视的方式表达。

④半剖视图的标注方法与全剖视图相同，但要注意：剖切符号应画在图形轮廓线以外，如图5-22a主视图中的“A——A”。

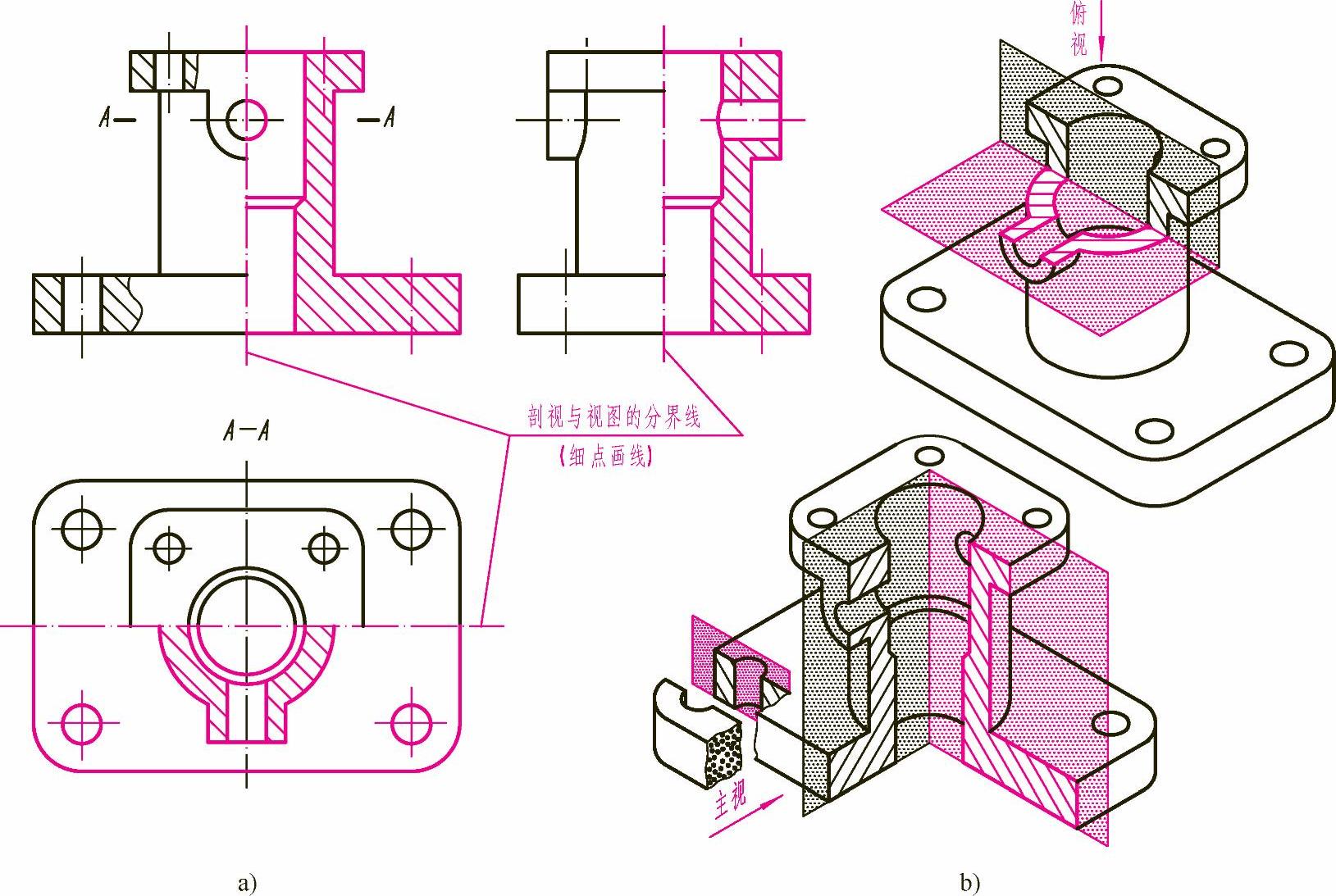

图5-22 半剖视图

⑤在半剖视图中标注对称结构的尺寸时，由于结构形状未能完整显示，则尺寸线应略超过对称线，并只在另一端画出箭头，如图5-23所示。

⑥当物体形状接近对称，且不对称部分已在其他视图中表达清楚时，也可画成半剖视图，如图5-24所示。

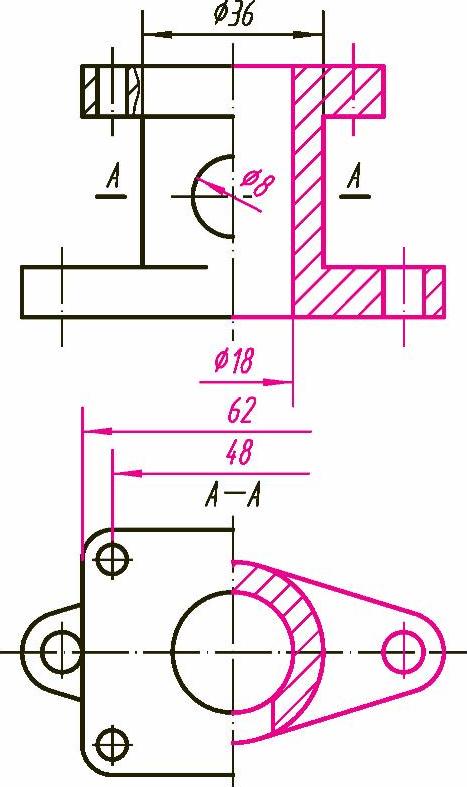

图5-23 半剖视图的标注

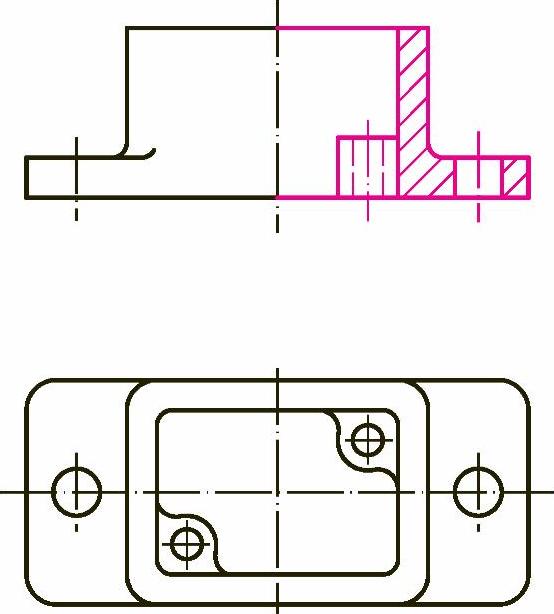

图5-24 基本对称物体的半剖视图

图5-25是采用两个平行的剖切平面（其剖切平面平行正面）获得的半剖视图示例，图5-26是采用几个相交的剖切面（其剖切面的交线垂直水平面）获得的半剖视图示例。

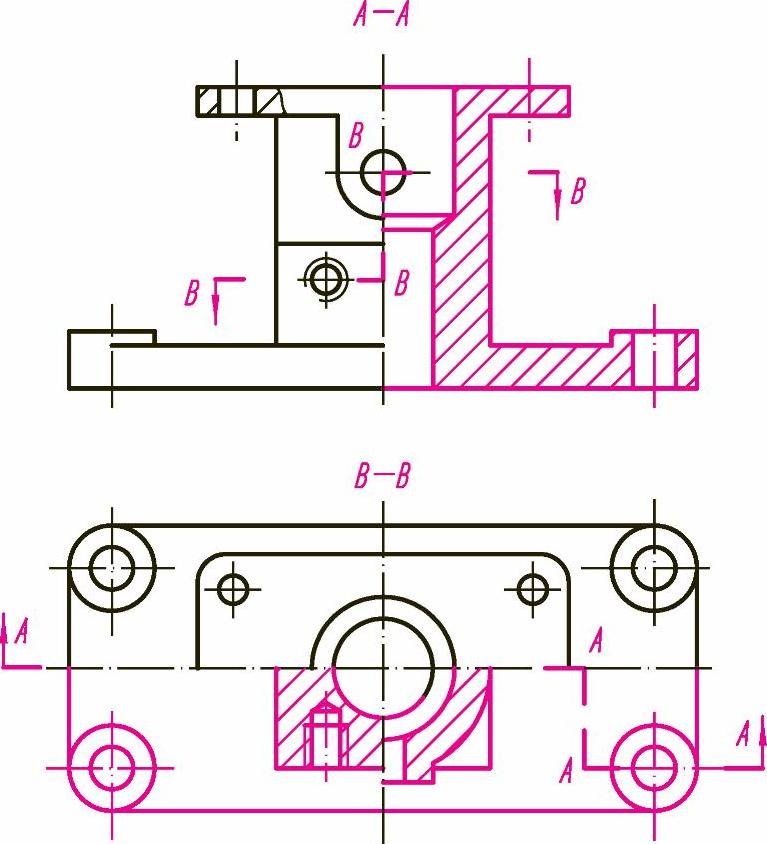

图5-25 用两个平行的剖切平面获得的半剖视图

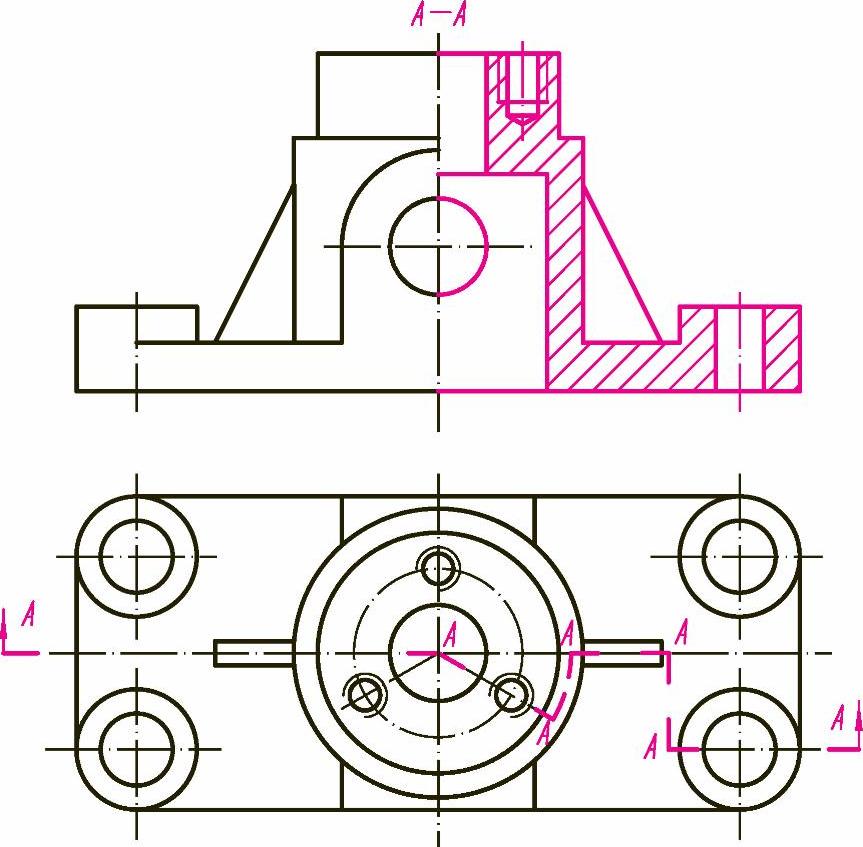

图5-26 用几个相交的剖切面获得的半剖视图

3.局部剖视图

用剖切面局部地剖开物体所得的剖视图，称为局部剖视图，简称局部剖视。

当物体只有局部内形需要表示，而又不宜采用全剖视时，可采用局部剖视表达，如图5-27所示。

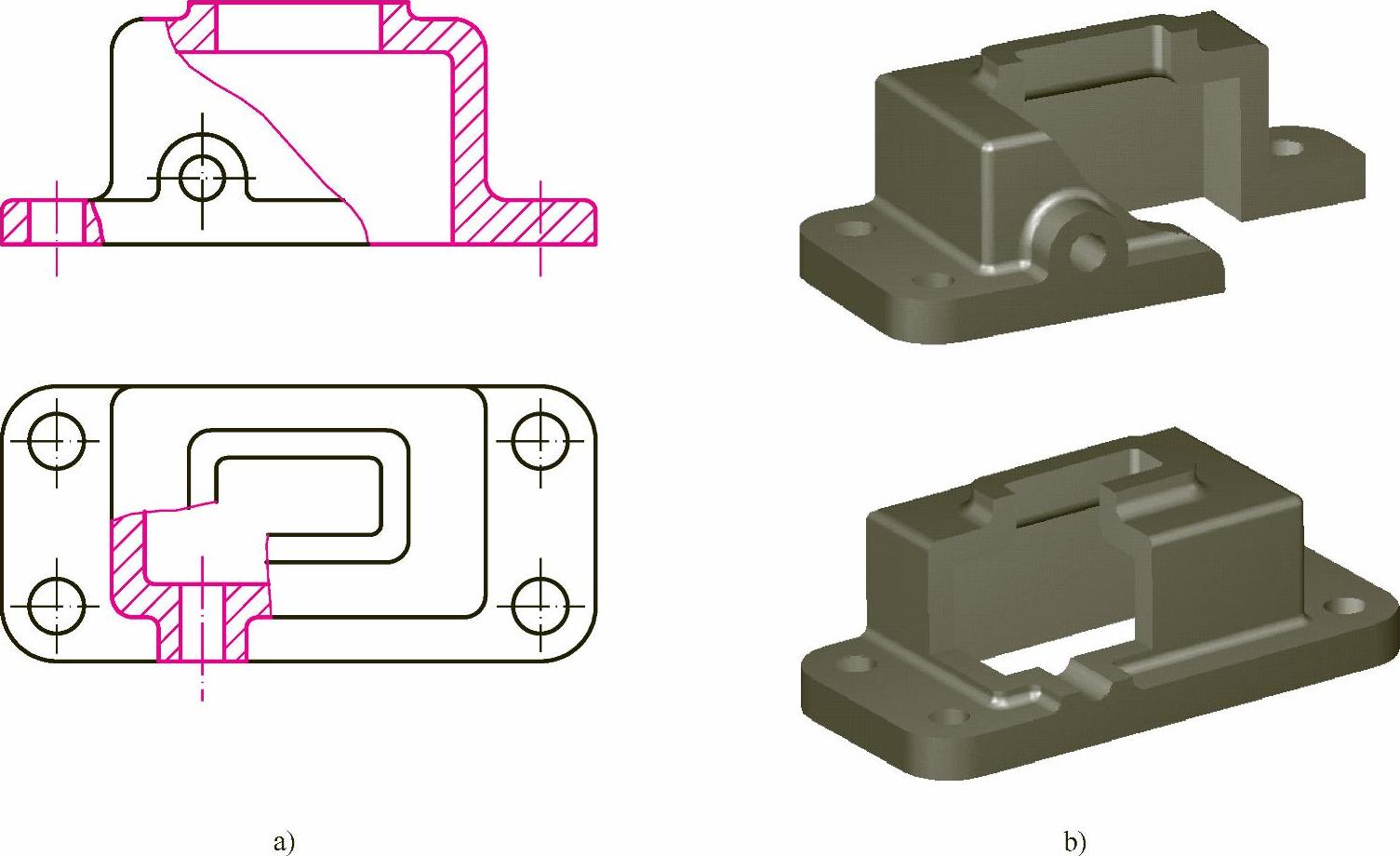

图5-27 局部剖视图

局部剖视是一种灵活、便捷的表达方法。它的剖切位置和剖切范围，可根据实际需要确定。但在一个视图中，过多地选用局部剖视，会使图形零乱，给看图造成困难。

画局部剖视时应注意以下几点：

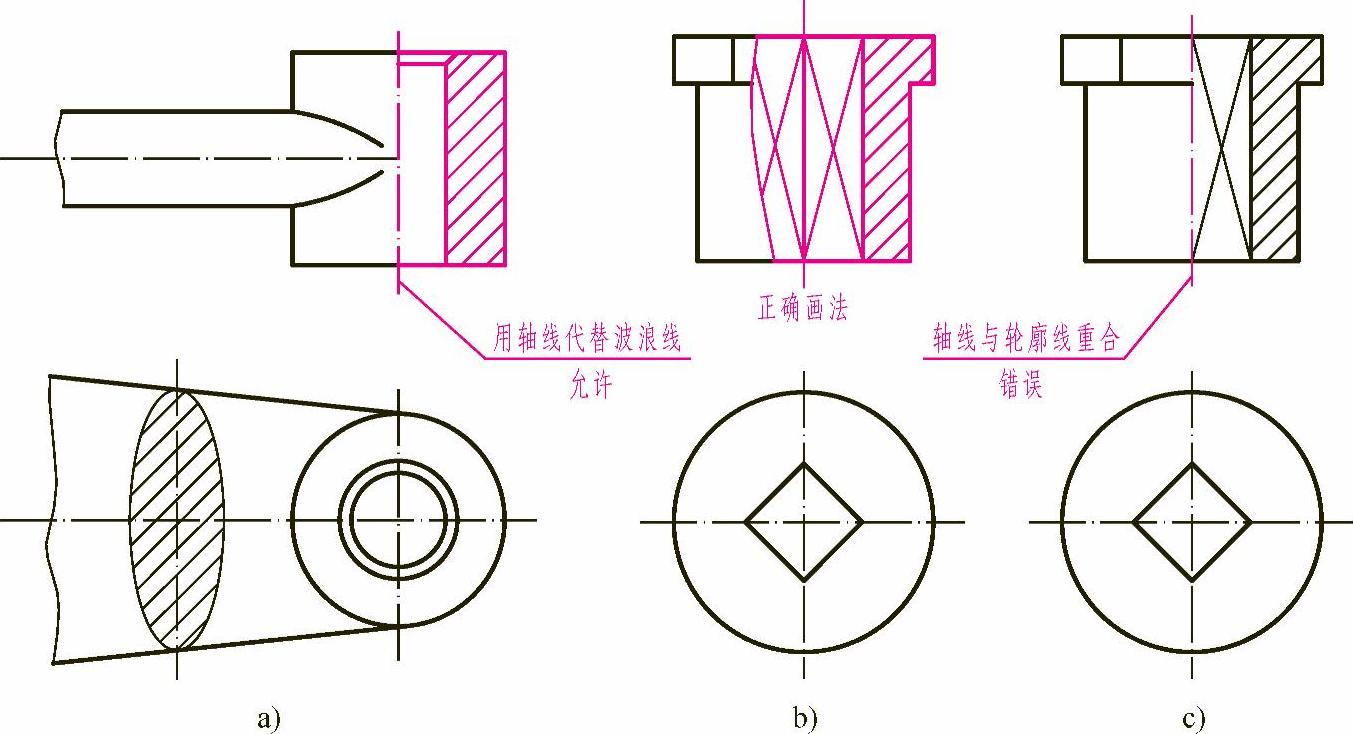

①当被剖结构为回转体时，允许将该结构的轴线作为局部剖视与视图的分界线，如图5-28a所示。当对称物体的内部（或外部）轮廓线与轴线重合而不宜采用半剖视时，可采用局部剖视，如图5-28b所示。

图5-28 局部剖视的特殊情况

②局部剖视的视图部分和剖视部分以波浪线分界。波浪线要画在物体的实体部分，不应超出视图的轮廓线，也不能与其他图线重合，如图5-29所示。

③对于剖切位置明显的局部剖视，一般不予标注，如图5-27、图5-28所示。必要时，可按全剖视的标注方法标注，如图5-30、图5-31所示。

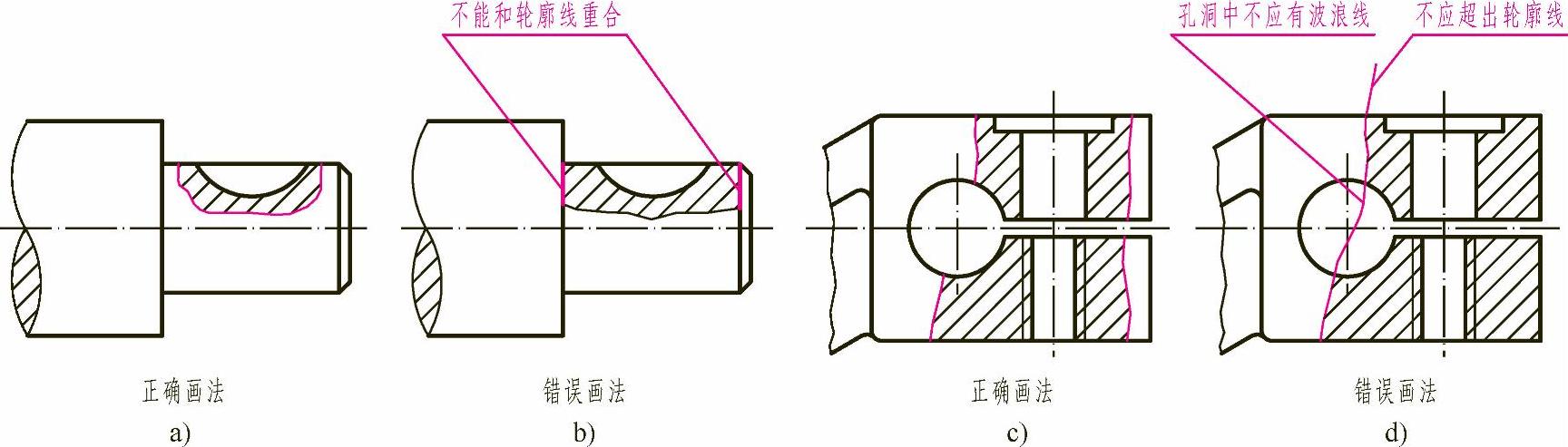

图5-29 波浪线的画法

图5-30是采用两个平行的剖切平面（其剖切平面平行正面）获得的局部剖视图示例，图5-31是采用两个相交的剖切平面（其剖切面的交线垂直水平面）获得的局部剖视图示例。

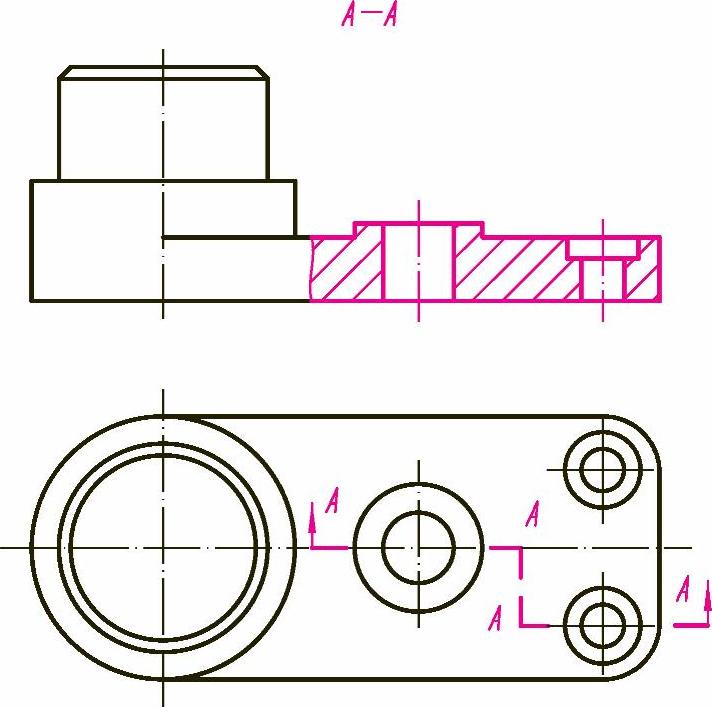

图5-30 用两个平行的剖切平面获得的局部剖视图

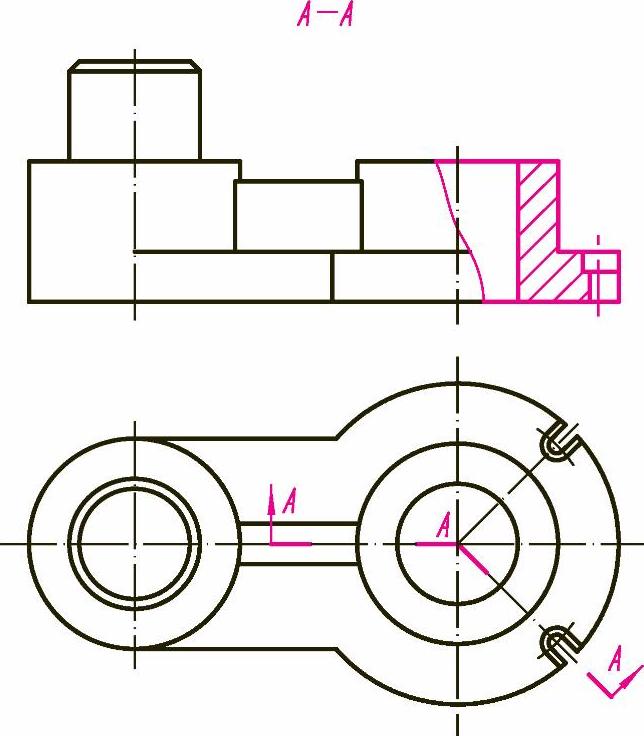

图5-31 用两个相交的剖切平面获得的局部剖视图
