1）因为剖视图是物体被剖切后剩余部分的完整投影，所以，凡是剖切面后面的可见轮廓线应全部画出，不得遗漏，如表5-1所示。

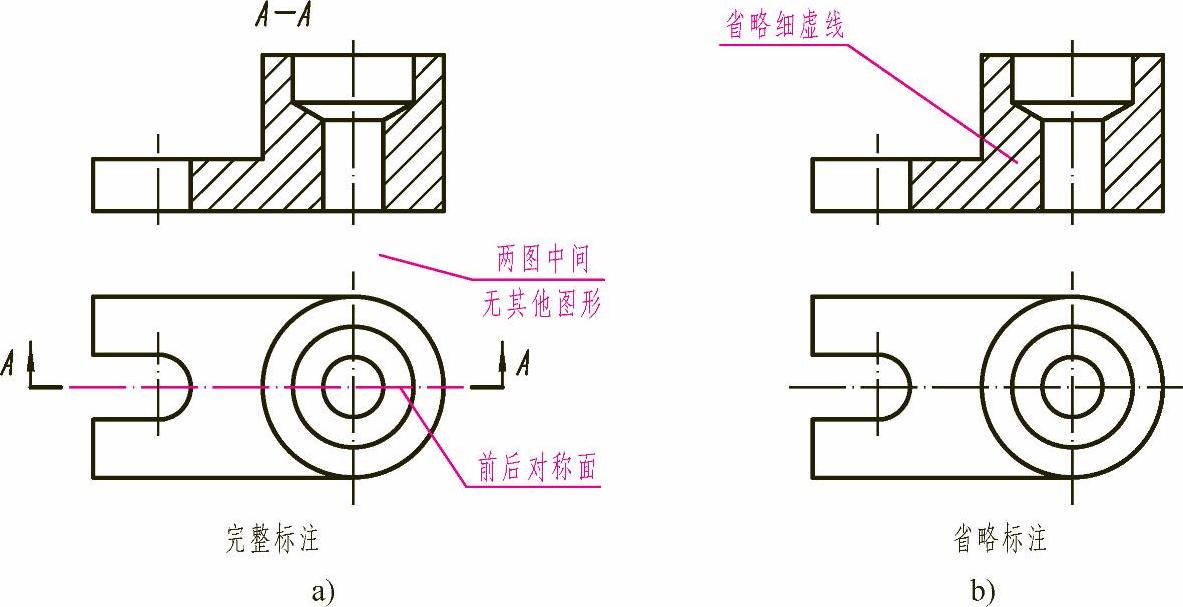

图5-12 剖视图的标注

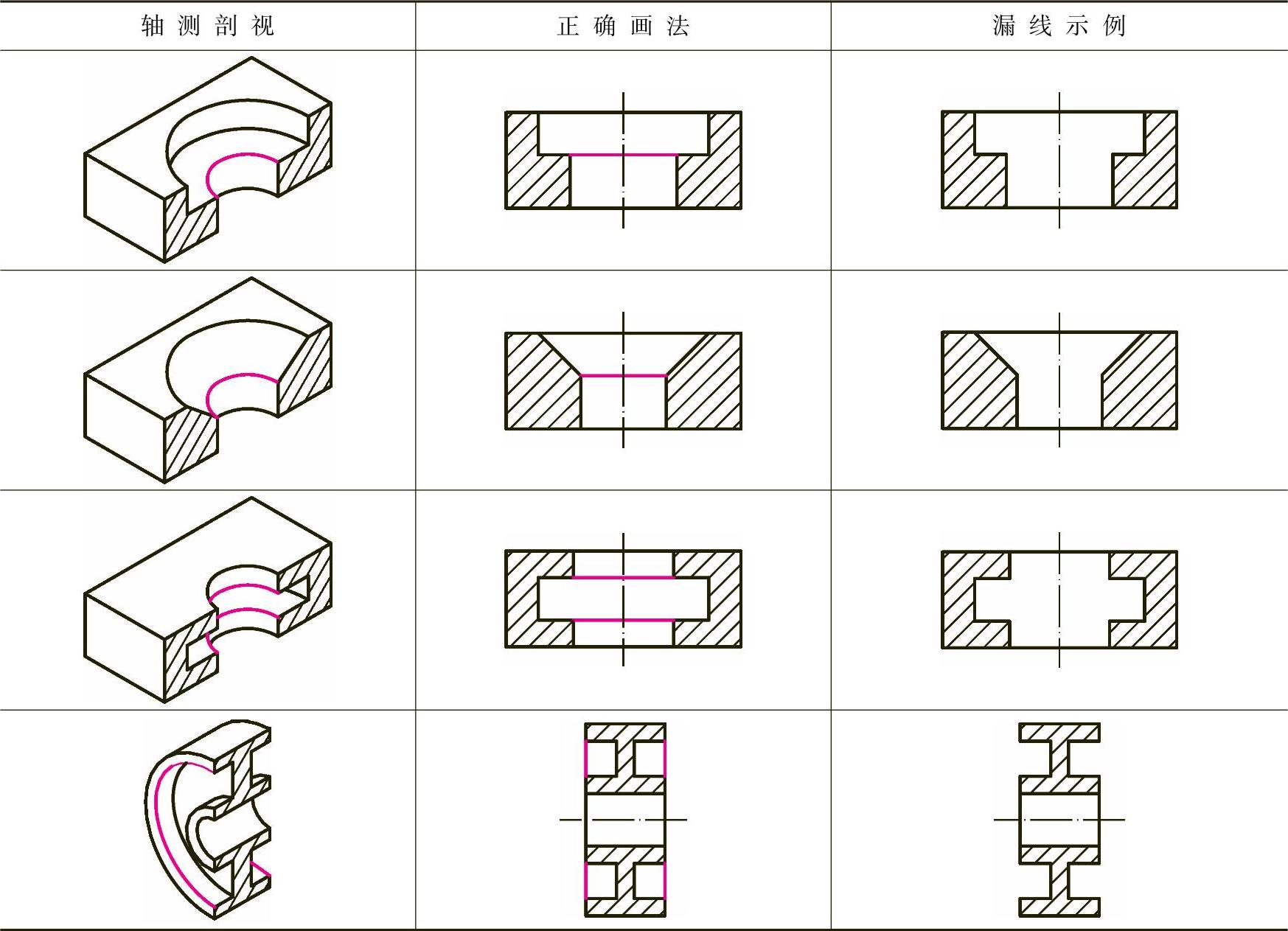

表5-1 剖视图中漏画线的示例

2）剖切面一般应通过物体的对称面、基本对称面或内部孔、槽的轴线，并与投影面平行。图5-12、图5-13中的剖切面通过物体的前后对称面，且平行于正面。

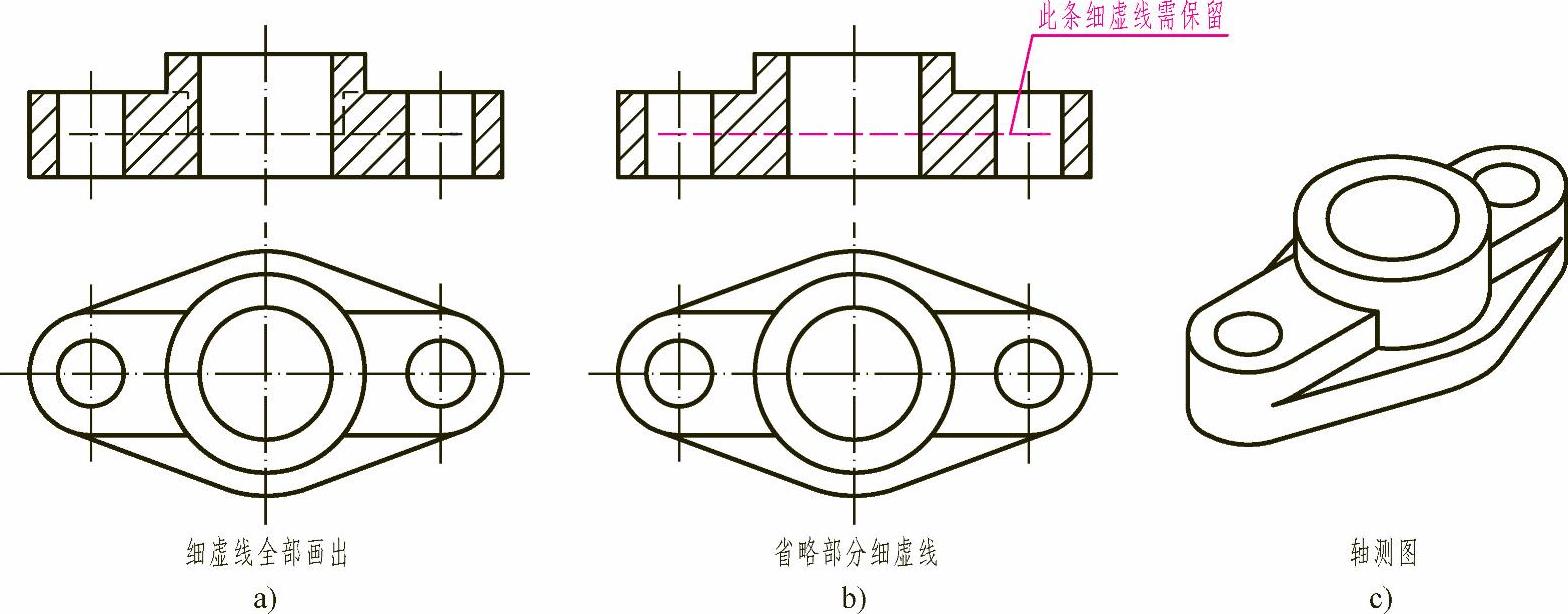

3）在剖视图中，表示物体不可见部分的细虚线，如在其他视图中已表达清楚，可以省略不画，如图5-12b、图5-14a所示。如图5-13a、c所示，主视图中上下凸缘的后部，在剖视图中是不可见的，该结构在俯视图中已表达清楚，主视图中的细虚线予以省略，如图5-13b所示。

图5-13 剖视图中必要的细虚线

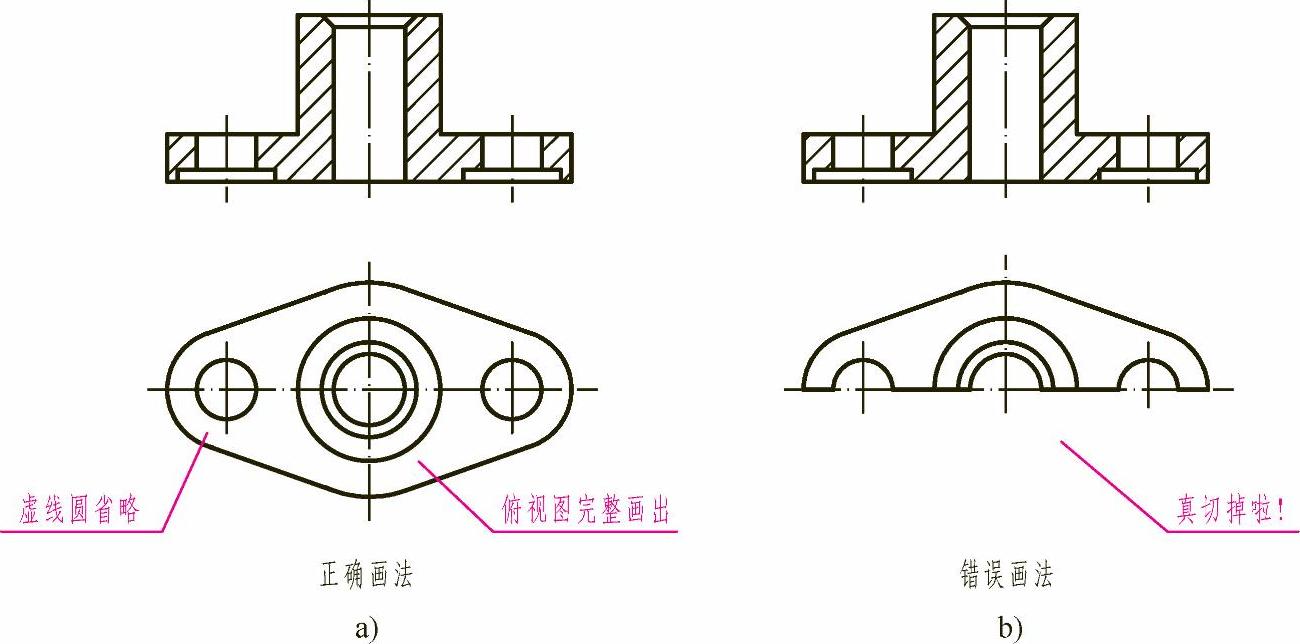

4）由于剖视图是一种假想画法，并不是真的将物体切去一部分，因此当物体的一个视图画成剖视图后，其他视图应该完整地画出，如图5-14所示。

图5-14 其他视图完整画出
