一、剖视图的概念

1.剖视图的获得（GB/T 17452—1998、GB/T 4458.6—2002）

假想用剖切面剖开物体，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得的图形，称为剖视图，简称剖视，如图5-8a所示。

如图5-8b、c所示，将视图与剖视图相比较可以看出，由于主视图采用了剖视图的画法，原来不可见的孔成为可见的，视图上的细虚线在剖视图中变成了粗实线，再加上在剖面区域内画出了规定的剖面符号，使图形层次分明，更加清晰。

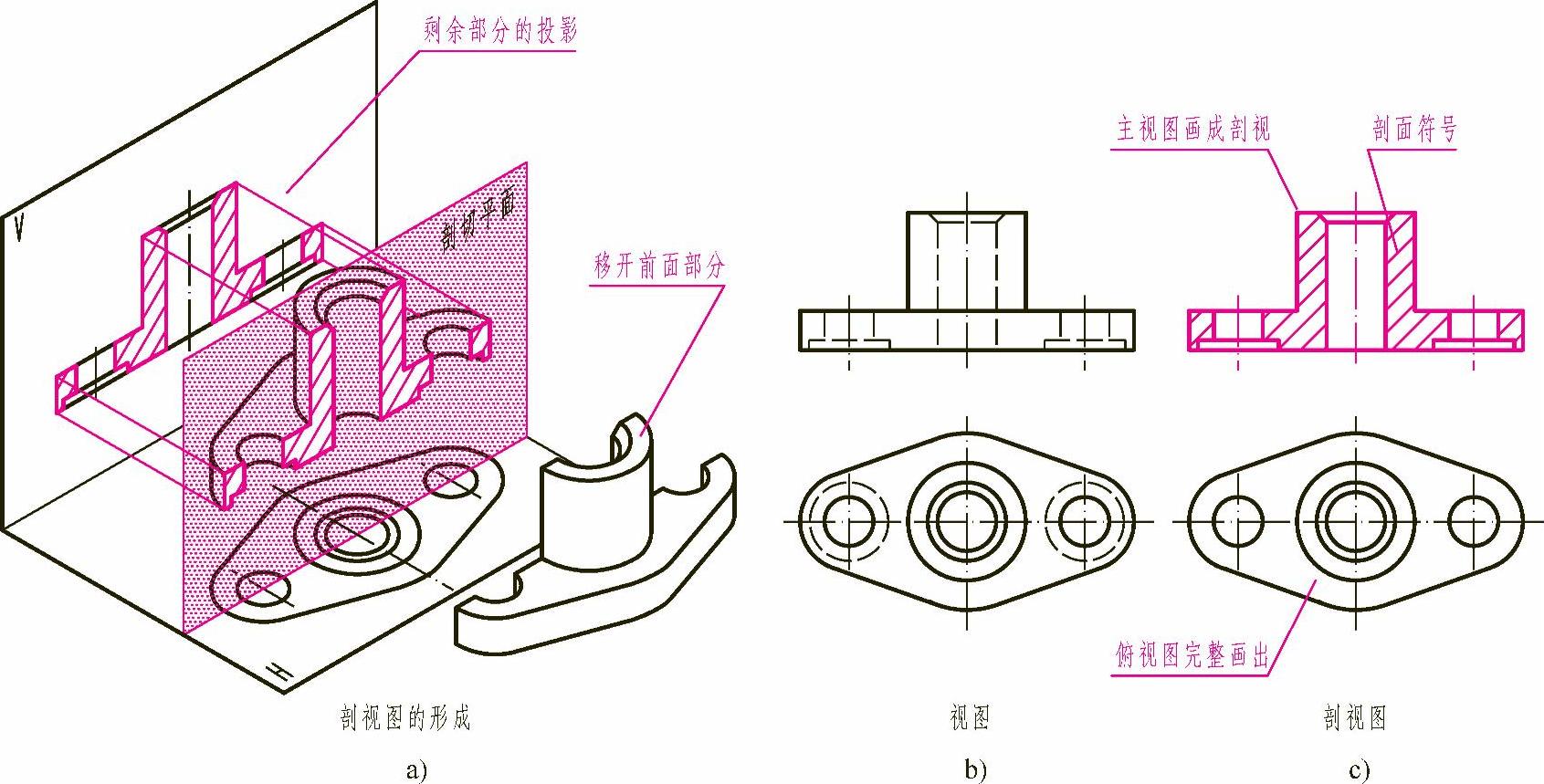

图5-8 剖视图的获得

2.剖面区域的表示法（GB/T 17453—2005）

为了增强剖视图表达效果，明辨虚实，通常要在剖面区域（即剖切面与物体的接触部分）画出剖面符号。

1）当不需要在剖面区域中表示物体的材料类别时，采用以下两种方式表示。

①剖面符号用通用剖面线表示。通用剖面线是与图形的主要轮廓线或剖面区域的对称中心线成45°角且间距（≈3）相等的细实线，向左或向右倾斜均可，如图5-9所示。

②同一物体的各个剖面区域，其剖面线的方向及间隔应一致。在图5-10a的主视图中，由于物体倾斜部分的轮廓与底面成45°，而不宜将剖面线画成与主要轮廓成45°时，可将该图形的剖面线画成与底面成30°或60°的平行线，其倾斜方向仍应与其他图形的剖面线一致。

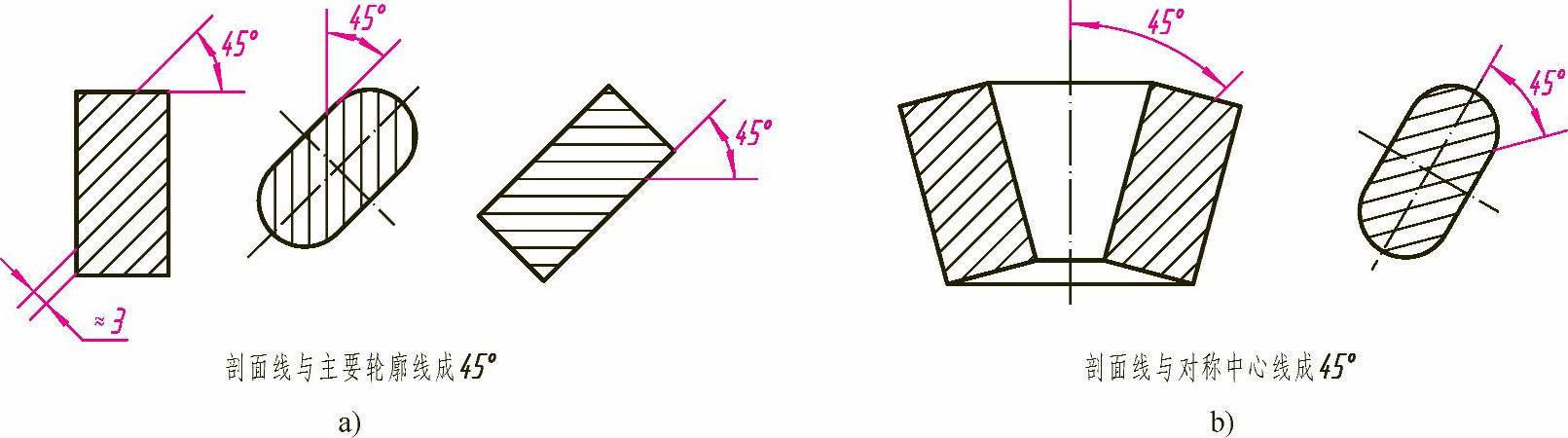

图5-9 通用剖面线的画法

2）当需要在剖面区域中表示物体的材料类别时，应根据国家标准《机械制图 剖面符号》（GB/T 4457.5—1984）中的规定绘制。常用的剖面符号如图5-11所示。

提示：金属材料的剖面符号与通用剖面线一致。剖面符号仅表示材料的类别，而材料的名称和代号须在机械图样中另行注明。

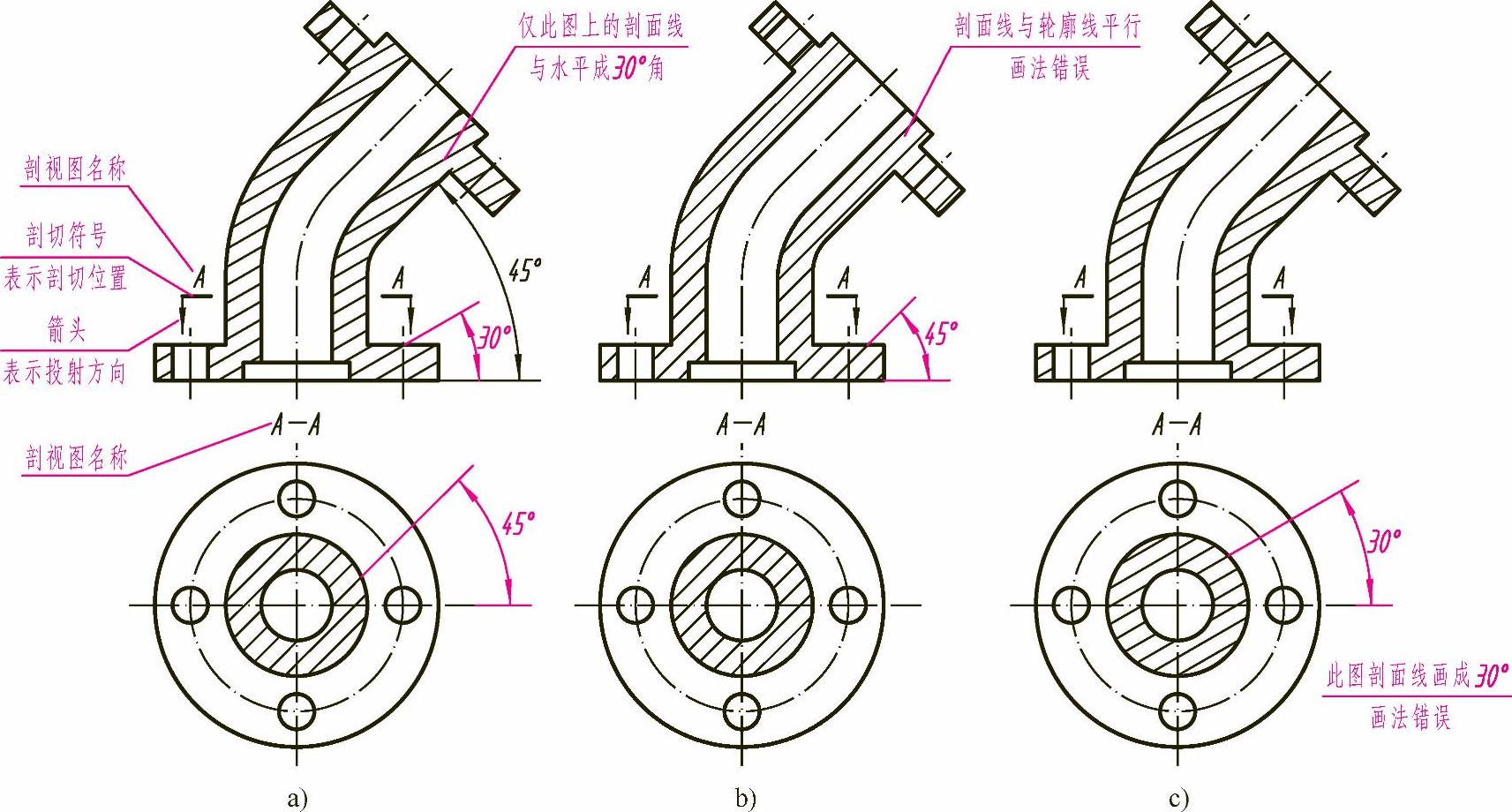

图5-10 30°或60°剖面线的画法

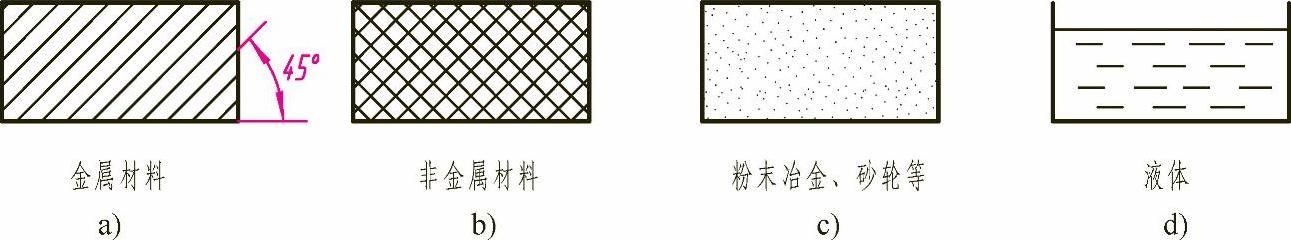

图5-11 常用的剖面符号

3.剖视图的标注

为了便于看图，在画剖视图时，应将剖切位置、剖切后的投射方向和剖视图名称标注在相应的视图上。标注的内容有以下三项（图5-10a）。

（1）剖切符号 表示剖切面的位置。在相应的视图上，用剖切符号（线长5～8mm的粗实线）表示剖切面的起、迄和转折处位置，并尽可能不与图形的轮廓线相交。

（2）投射方向 在剖切符号的两端外侧，用箭头指明剖切后的投射方向。

（3）剖视图的名称 在剖视图的上方，用大写拉丁字母标注剖视图的名称“×—×”，并在剖切符号的一侧注上同样的字母。

在下列情况下，可省略或简化标注。

①可以不画箭头的情况。当剖视图按投影关系配置，中间又没有其他图形隔开时，可以省略箭头，如图5-12a主视图中的箭头可以省略。

②可以省略标注的情况。若为单一剖切平面，且剖切平面通过物体的对称面或基本对称面时，可省略标注，如图5-12b所示。
