1.8.1.4 四、斜视图(GB/T 17451—1998)
四、斜视图(GB/T 17451—1998)

将物体向不平行于基本投影面的平面投射所得的视图,称为斜视图。斜视图通常用于表达物体上的倾斜部分。

如图5-6所示,物体左侧部分与基本投影面倾斜,其基本视图不反映实形,给绘图和看图带来一定困难。为简化作图,为此增设一个与倾斜部分平行的辅助投影面PP面垂直于V面),将倾斜部分向P面投射,然后将P面旋转到与V面重合的位置,即可得到反映该部分实形的视图,即斜视图。

斜视图一般只画出倾斜部分的局部形状,其断裂边界用波浪线表示,并通常按向视图的配置形式配置并标注,如图5-7a中的“A”图。

必要时,允许将斜视图旋转配置。此时,表示该视图名称的大写拉丁字母.要靠近旋转符号的箭头端:也允许将旋转角度标注在字母之后,如图5-7b中的“978-7-111-38957-6-Chapter06-6.jpgA45°”。旋转符号的箭头指向,应与实际旋转方向一致。旋转符号是一个半圆,其半径应等于字体高度h

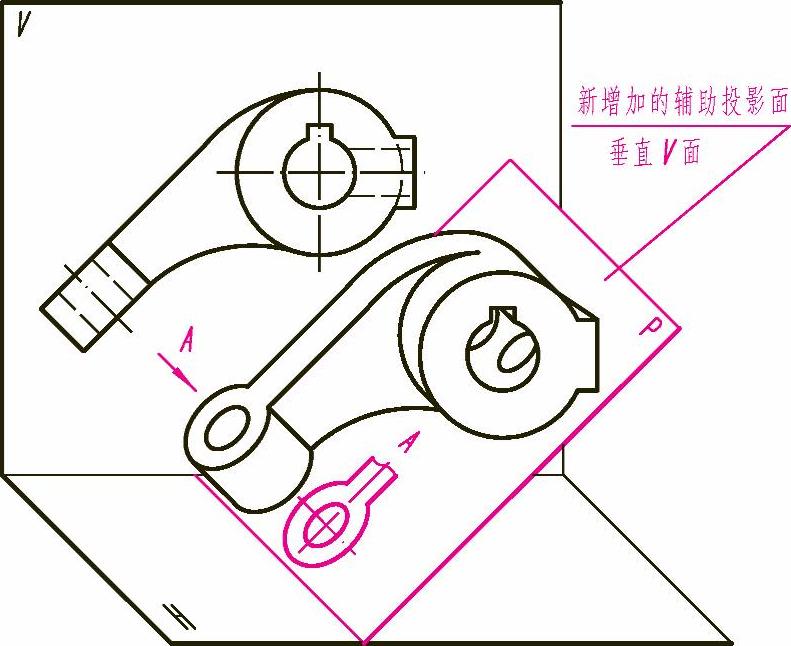

图5-6 斜视图的获得

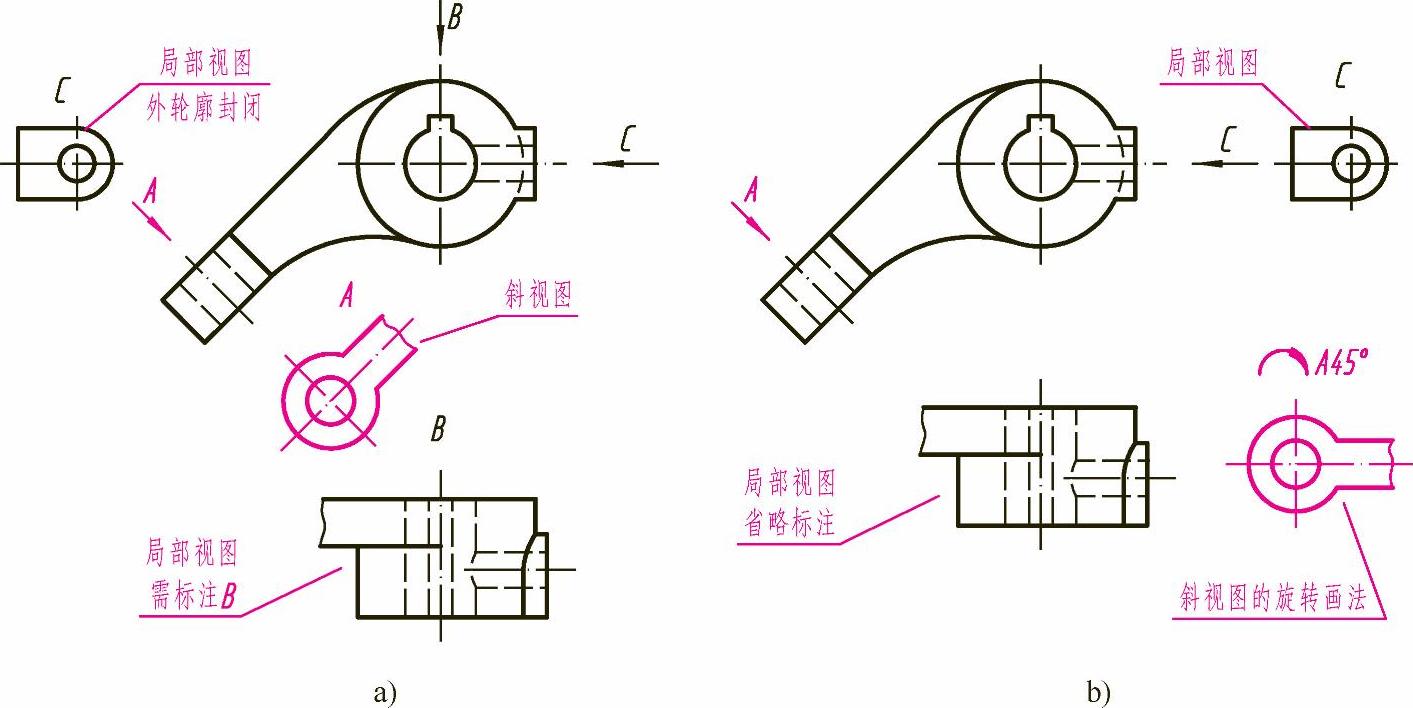

图5-7 局部视图与斜视图的配置
