1.8.1.3 三、局部视图(GB/T 17451—1998)
三、局部视图(GB/T 17451—1998)

将物体的某一部分向基本投影面投射所得的视图,称为局部视图。

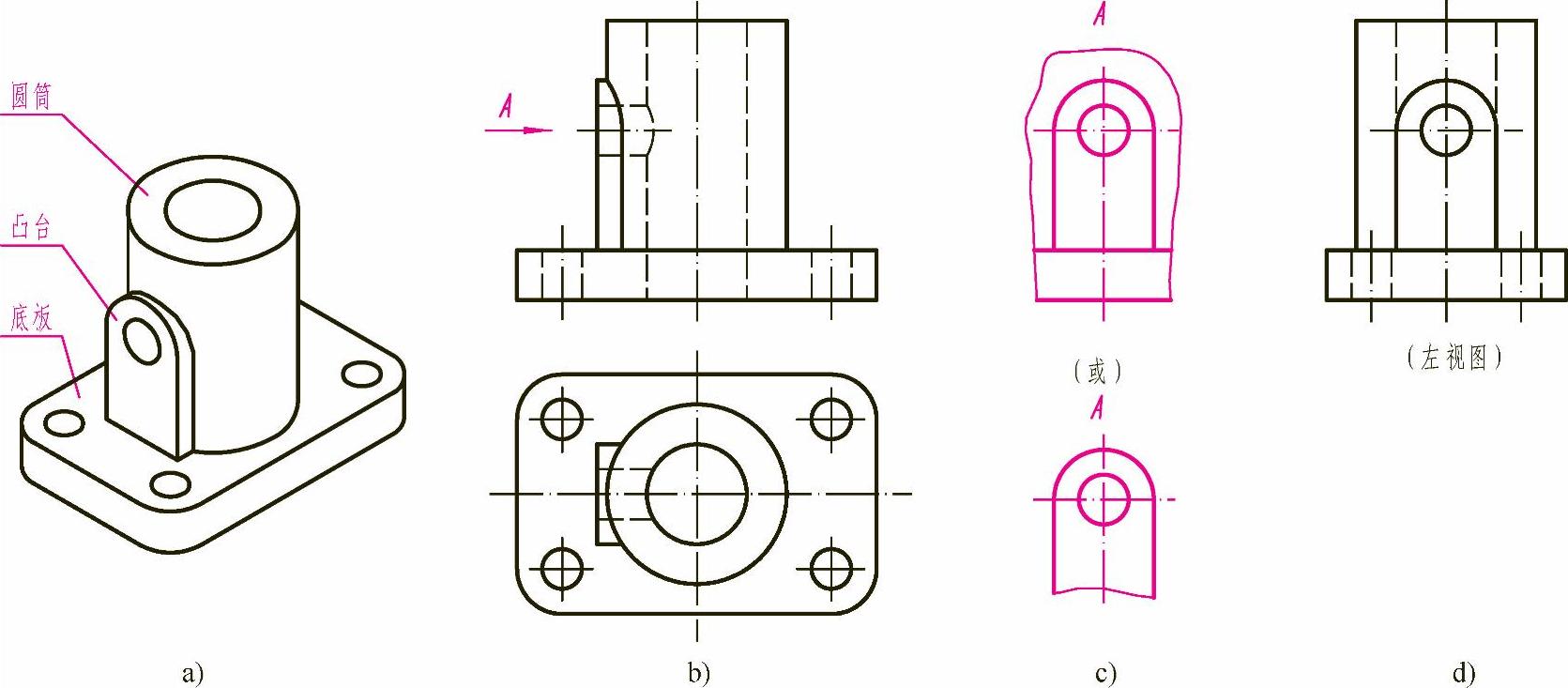

如图5-5a、b所示,物体左侧的凸台在主、俯视图中未表达清楚,而又不必画出完整的左视图,这时可用“A”向局部视图表示。局部视图的断裂边界通常以波浪线(或双折线)表示,可按向视图的配置形式配置并标注,如图5-5c所示。


图5-5 局部视图

当所表示的局部结构是完整的,且外轮廓又成封闭时,波浪线可省略不画,如图5-7a中的“C”向局部视图。当局部视图按基本视图的形式配置,中间又无其他图形隔开时,可省略标注,如图5-7b中的俯视图。
