画组合体的正等测时，仍应用形体分析法。对于切割型组合体用切割法，对于叠加型组合体用叠加法，有时也可两种方法并用。

【例4-8】 根据图4-12所示支架的两视图，画出其正等测。

分析

支架由底板和支承板叠加而成。底板为长方体，有两个圆角；支承板的上半部为半圆柱面，下半部为长方体，中间有一通孔。支架左右对称，两部分的后表面共面，两部分均以底板上面为结合面。故坐标原点选在底板对称面与后端面交线的中点处，如图4-12所示。

作图步骤

①画正等测时，按叠加法进行。首先画出轴测轴，再画出底板的正等测，如图4-13a所示。

②在底板的上方画出立板的正等测，如图4-13b所示。

③用六点共圆法，画出立板上半部分的圆柱面，如图4-13c所示。

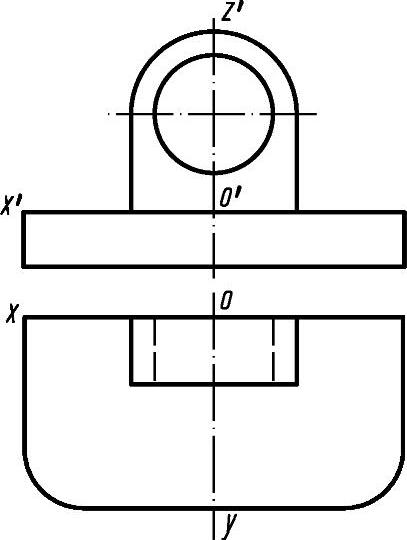

图4-12 支架及轴测轴的确定

④采用六点共圆法，画出立板上方的圆孔，如图4-13e所示。

提示：若圆孔（椭圆）的短轴尺寸大于立板的厚度时，立板后面的圆应透出一些。

⑤采用简化画法，画出底板上圆角的正等测，如图4-13d所示。

⑥擦去作图线并描深，完成支架的正等测，如图4-13f所示。

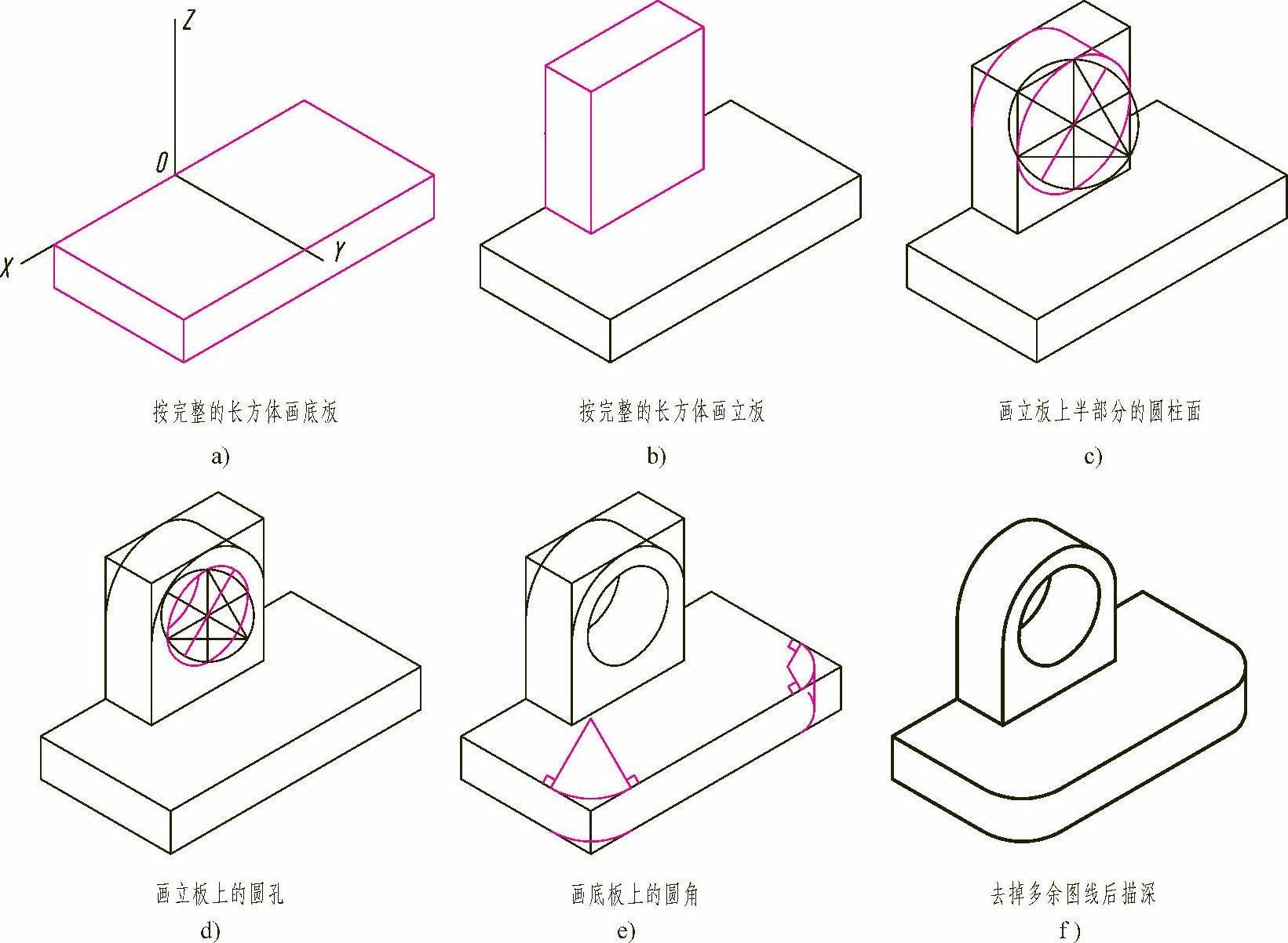

图4-13 支架的正等测画法
