补漏线就是在给出的组合体三视图中，补画缺漏的图线。首先，运用形体分析法，看懂三视图所表达的组合体形状；然后，细心检查组合体中各组成部分的投影是否有漏线，最后将缺漏的图线补出。

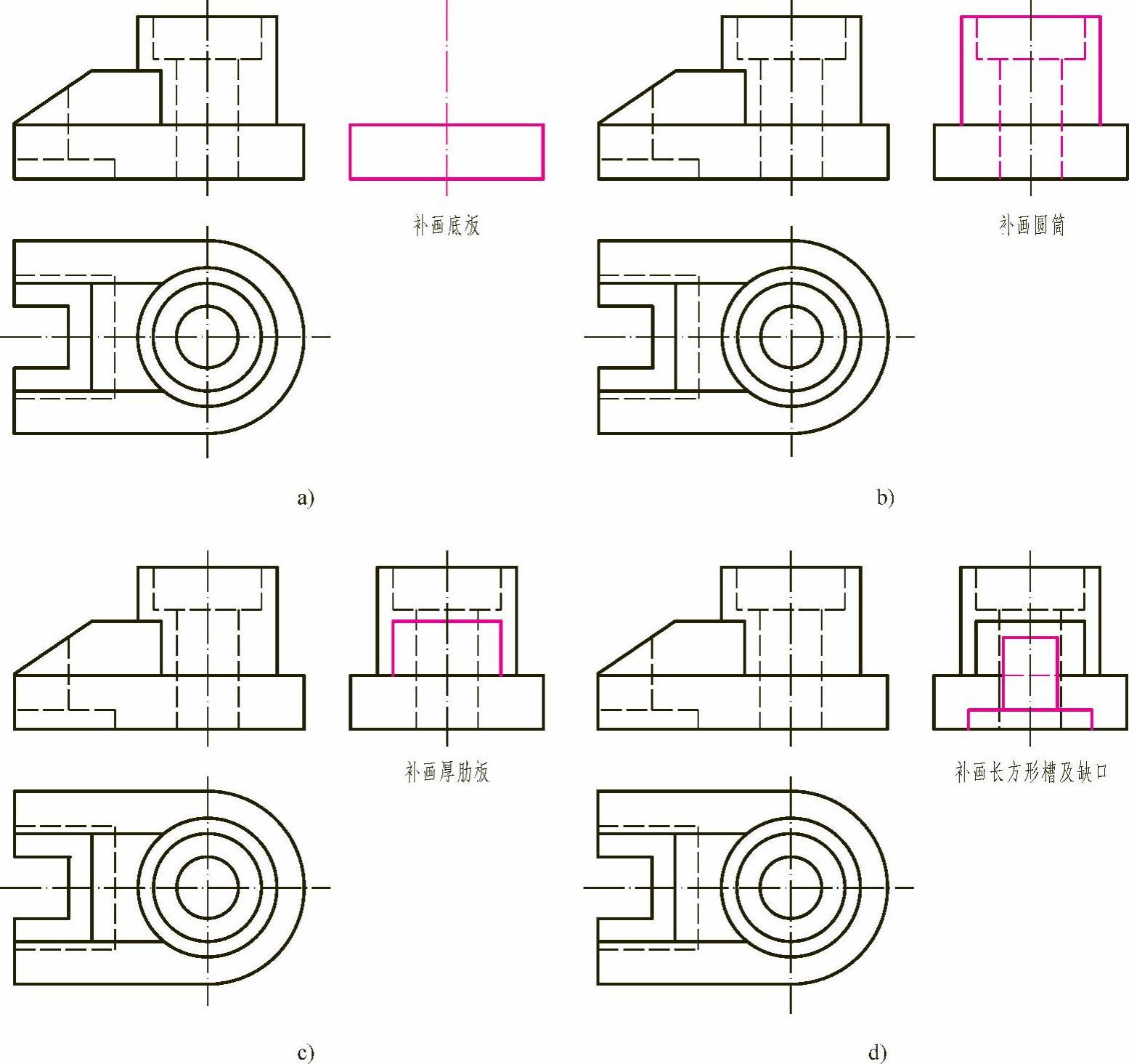

图3-33 补画机座的左视图

【例3-6】 补画组合体三视图中缺漏的图线（图3-34a）。

分析 如图3-34a所示，组合体三视图所表达的组合体由柱体和座板组成，组合形式为叠加，两组成部分分界处的表面是相切的。

对照各组成部分在三视图中的投影，发现在主视图中相切处（座板最前面）缺少一条实线；在左视图中缺少座板顶面的投影（一条细虚线）。将它们逐一补画出来，如图3-34b所示。
