1.选择比例，确定图幅

视图确定以后，便要根据组合体的大小和复杂程度，选定绘图比例和图幅。应注意，所选的幅面要比绘制视图所需的面积大一些，以便标注尺寸和画标题栏。

2.布置视图

布图时，应将视图匀称地布置在幅面上，视图间的空档应保证能注全所需的尺寸，如图3-16a所示。

3.绘制底稿

画底稿的步骤如图3-16b、c、d、e所示。为了迅速而正确地画出组合体的三视图，画底稿时，应注意以下两点。

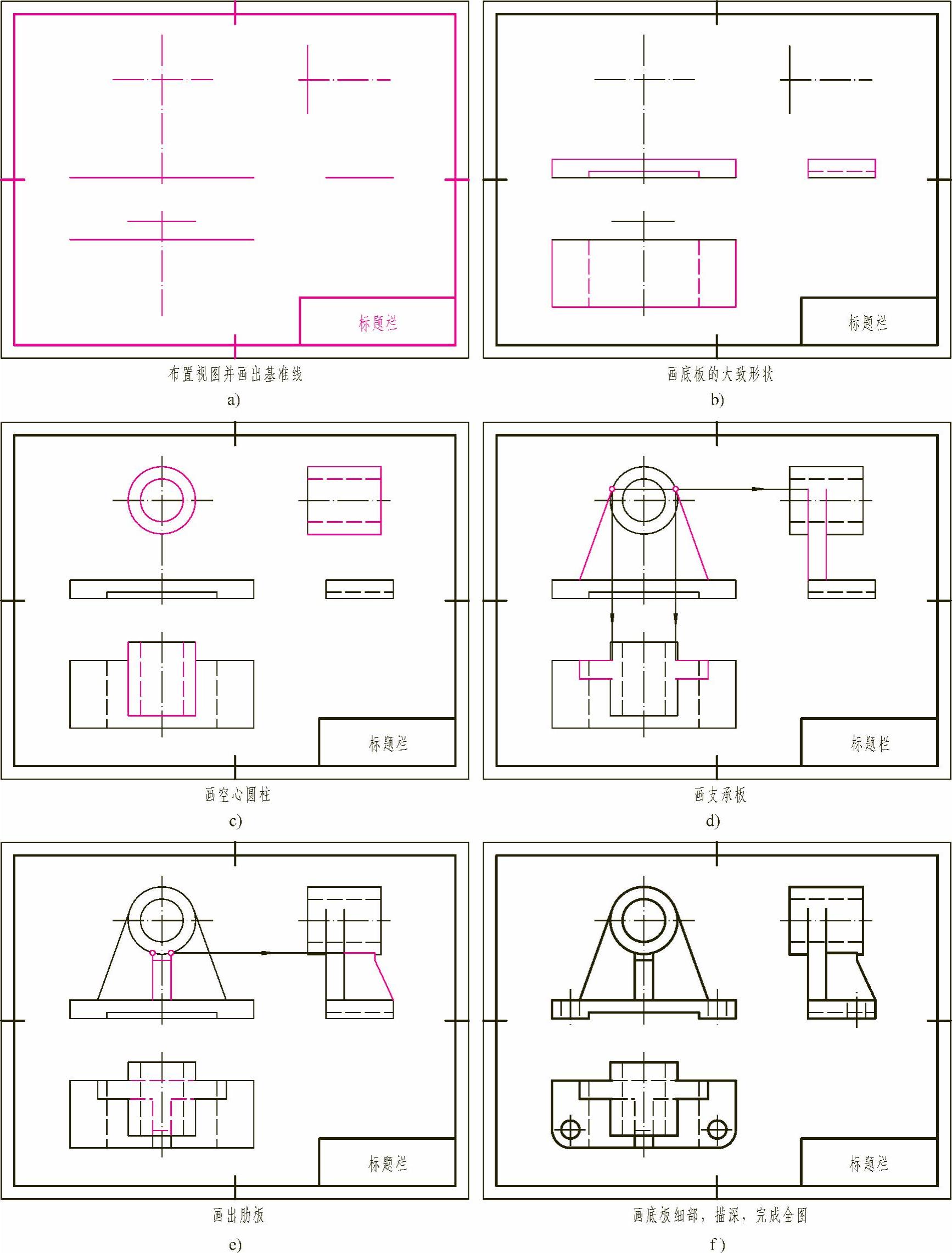

图3-16 支架的画图步骤

①画图的先后顺序，一般应从形状特征明显的视图人手。先画主要部分，后画次要部分；先画看得见的部分，后画看不见的部分：先画圆或圆弧，后画直线。

②画图时，形体的每一组成部分，最好是三个视图配合着画。就是说，不要先把一个视图画完再画另一个视图。这样，不但可以提高绘图速度，还能避免多线、漏线。

4.检查描深

底稿完成后，要依次核对三视图中各组成部分的投影对应关系正确与否；分析相邻两形体衔接处的画法有无错误，是否多线、漏线；再以实物或轴测图与三视图对照，确认无误后，描深图线，完成全图，如图3-16f所示。
