拿到组合体实物（或轴测图）后，首先应对它进行形体分析，弄清楚它的前后、左右和上下等六面的形状，并根据其结构特点，想一想大致可以分成几个组成部分？它们之间的相对位置关系如何？是什么样的组合形式？

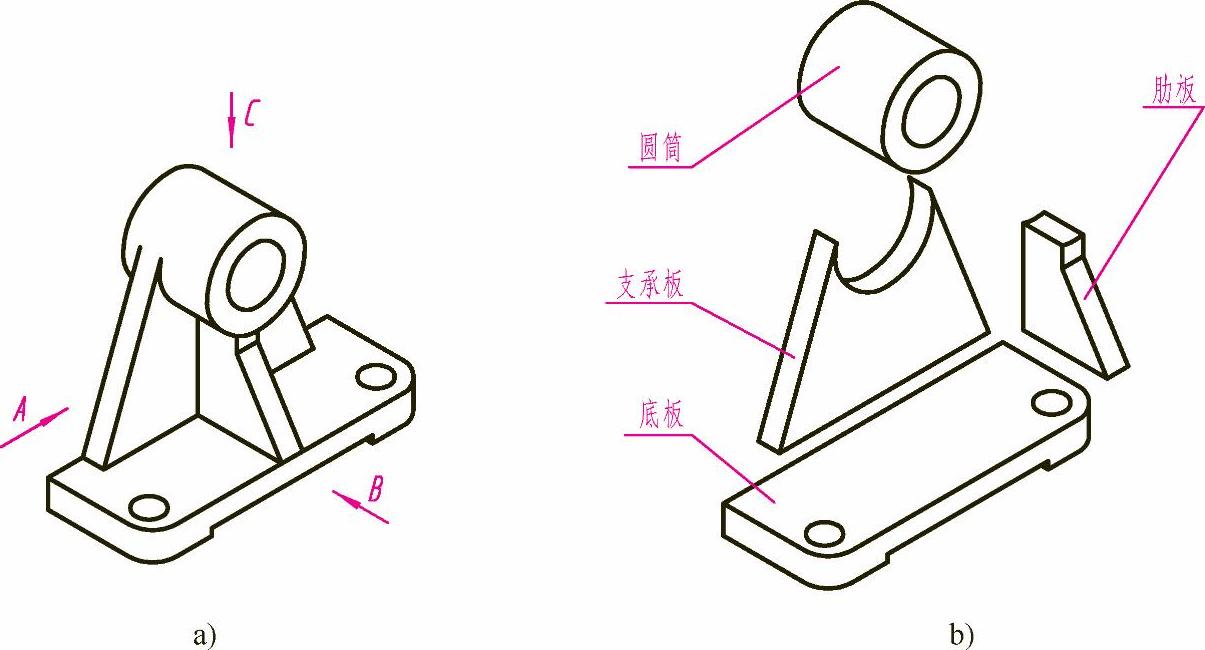

图3-14 支架的形体分析

支架的结构特点可分为底板、圆筒、肋板和支承板等四个部分，如图3-14b所示。底板、肋板和支承板之间的组合形式为叠加；支承板的左右两侧面和圆筒外表面相切；肋板和圆筒属于相贯，其相贯线为圆弧和直线。
