1.5.4.2 二、回转体的尺寸注法

二、回转体的尺寸注法

对于圆柱、圆锥和圆锥台，应标注底圆直径和高度尺寸，并在直径数字前加注直径符号“φ”。标注圆球尺寸时，在直径数字前加注球直径符号“Sφ”。直径尺寸一般标注在非圆视图上。

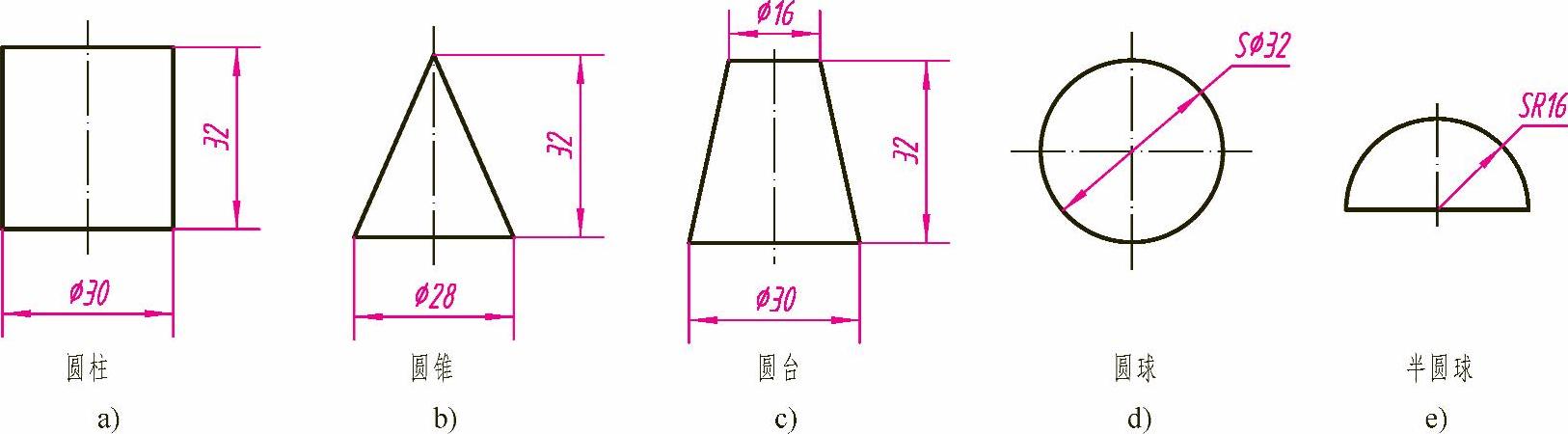

当尺寸集中标注在一个非圆视图上时，一个视图即可表达清楚它们的形状和大小。圆柱、圆锥、圆台、圆球、半圆球等用一个视图即可，如图2-32所示。

图2-32 回转体的尺寸注法
