1.5.3.2 二、棱锥
二、棱锥

1.棱锥的三视图

分析

如图2-17a所示,正三棱锥由底面和三个棱面所组成。底面平行于H面,其水平投影反映实形,正面和侧面投影积聚为一直线。△SAC垂直于W面,侧面投影积聚为一斜线,水平投影和正面投影都是类似形(不反映实形)。△SAB和△SBC与三个投影面均倾斜,其三面投影均为类似形(不反映实形)。最前面的棱线SB平行于W面(反映实长),SASC与三个投影面均倾斜(不反映实长),AC垂直于W面(侧面投影积聚成一点),ABBC平行于H面(水平投影反映实长)。

作图步骤

①画正三棱锥的三视图时,先画出底面△ABC(正三角形)的各面投影,如图2-17b所示。

②根据锥高画出锥顶S的各面投影,连接各顶点的同面投影,即为正三棱锥的三视图,如图2-17c所示。

提示:正三棱锥的左视图不是等腰三角形。

2.棱锥表面上的点

正三棱锥的表面有平行于投影面的平面,也有同时倾斜于三个投影面的平面。求平行于投影面的平面上点的投影,可利用该平面投影的积聚性直接作图;求同时倾斜于三个投影面的平面上点的投影,可通过在平面上作辅助线的方法。

【例2-4】 如图2-17d所示,已知棱面△SAB上点M的正面投影m′,求点M的其他两面投影。

分析

由于棱面△SAB同时倾斜于三个投影面,没有积聚性,所以不能利用平面的积聚性直接作图,只有通过在平面上作辅助线的方法才能解决,如图2-17a所示。

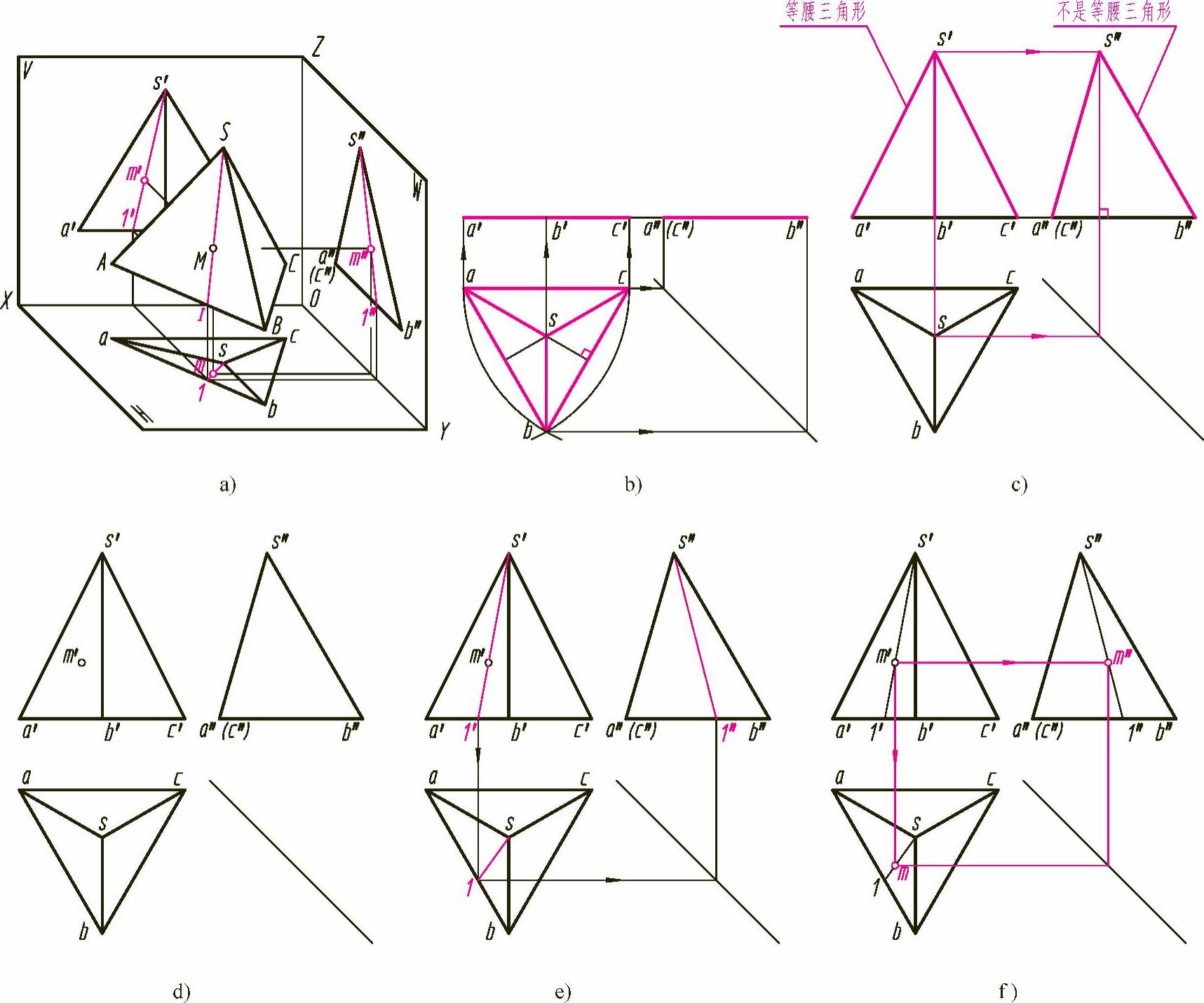

图2-17 正三棱锥三视图及表面上点的求法

作图步骤

①过锥顶s′及点m′并延长得辅助线的正面投影s′1,求出辅助线的水平投影s1和侧面投影s″1″,如图2-17e所示。

②再由m′直接求出mm″即可,如图2-17f所示。

3.平面切割棱锥

平面切割平面立体时,其截交线为平面多边形。

【例2-5】 如图2-18a、b所示,正六棱锥被垂直于正面的平面截切,补全截切后正六棱锥的俯、左视图。

分析

由图2-18a、b可见,正六棱锥被垂直于V面的平面截切,截交线是六边形,六个顶点分别是截平面与六条侧棱的交点。由此可见,平面立体的截交线是一个平面多边形;多边形的每一条边,是截平面与平面立体各棱面的交线;多边形的各个顶点就是截平面与平面立体棱线的交点。求平面立体的截交线,实质上就是求截平面与各条棱线交点的投影。

作图步骤

①利用截平面的积聚性投影,先确定截交线各顶点的正面投影a′b′c′d′BC各为前后对称的两个点);直接求出最低点(也是最左点)和最高点(也是最右点)的水平投影ad及侧面投影a″d″,如图2-18c所示。

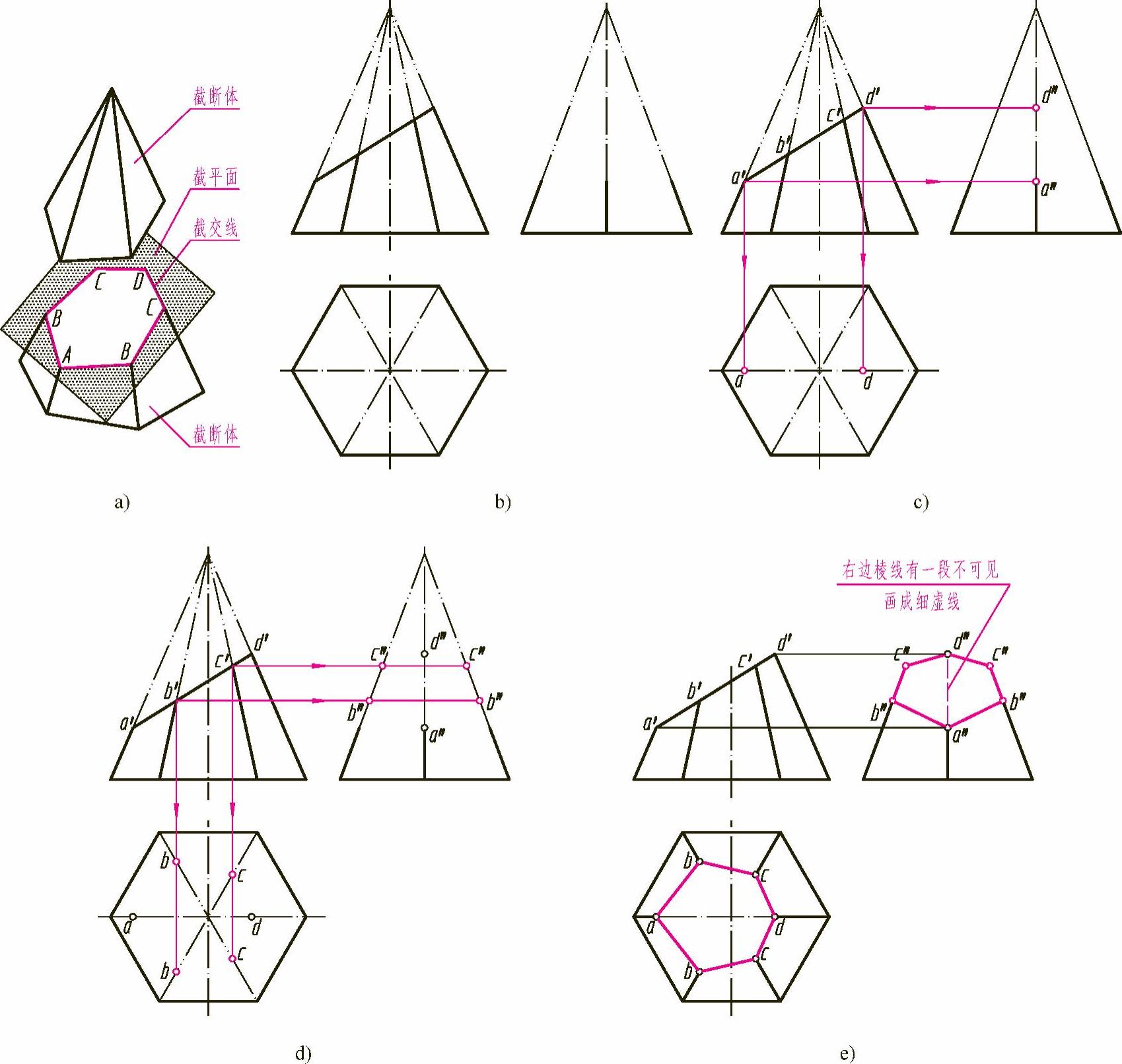

图2-18 正六棱锥截交线的画法

②再直接求出BC两个点的水平投影bc及侧面投影b″c″,如图2-18d所示。

③擦去作图线,依次连接各顶点的同面投影,即为截交线的投影,如图2-18e所示。

提示:正六棱锥右边棱线在侧面投影中有一段不可见,应画成细虚线。
