1.5.3 第三节几何体的投影

第三节几何体的投影

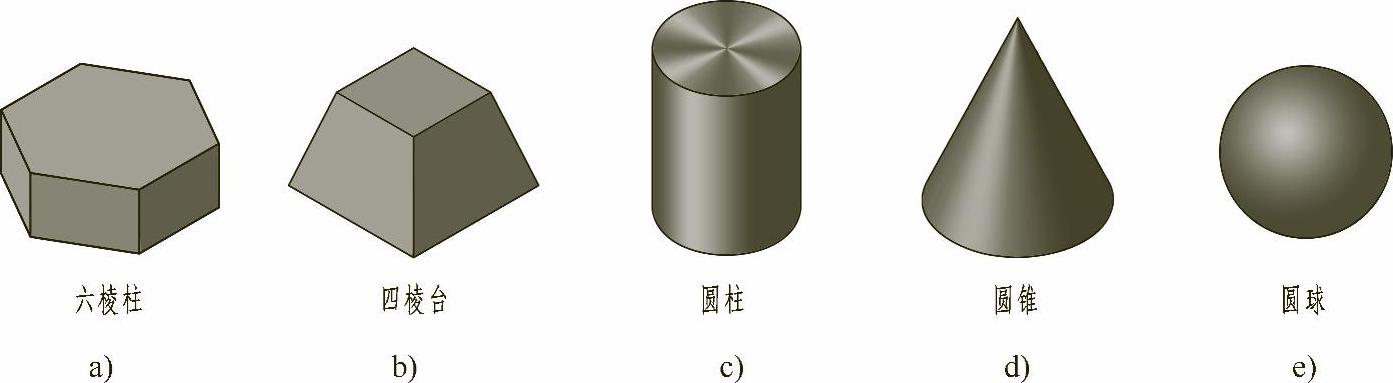

几何体分为平面立体和曲面立体。表面均为平面的立体，称为平面立体，如图2-13a、b所示；表面由曲面与平面或全部由曲面所组成的立体，称为曲面立体，如图2-13c、d、e所示。

图2-13 几何体轴测图
