根据物体（或轴测图）画三视图时，应先选好主视图的投射方向，然后摆正物体（使物体的主要表面尽量平行于投影面），再根据图纸幅面和视图的大小，画出三视图的定位线。

提示：画图时，无论是整个物体或物体的每一局部，在三视图中，其投影都必须符合“长对正、高平齐、宽相等”的关系。

【例2-1】 根据图2-12a所示立体图，画出其三视图。

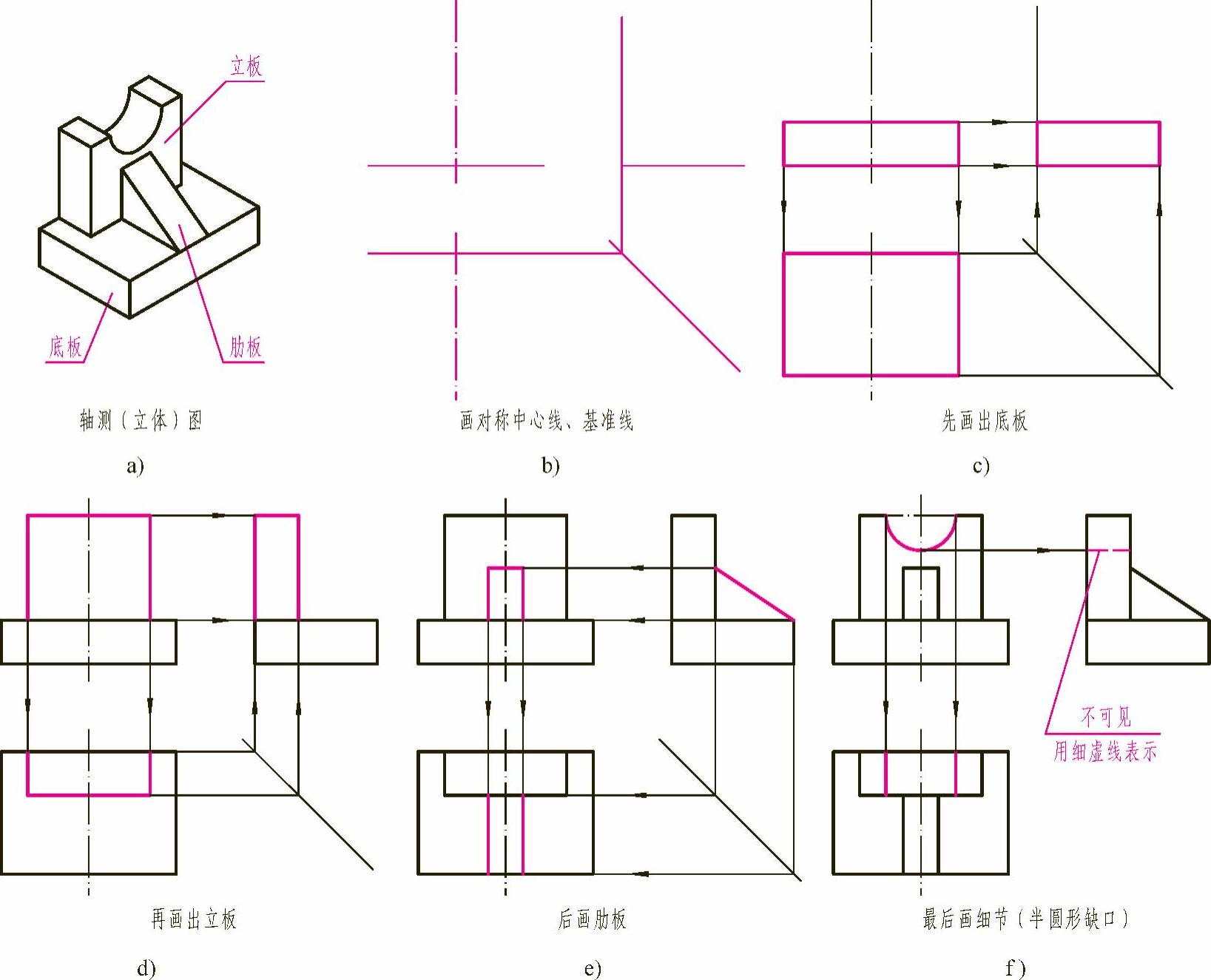

图2-12 三视图的画图步骤

画图步骤

①先画出对称中心线、基准线，确定三视图的位置，如图2-12b所示。

②该物体由三部分组成，应分部分画出。依次画出底板、立板和肋板，如图2-12c、d、e所示。

③最后画出细节（半圆形缺口），如图2-12f所示。
