将物体置于三个相互垂直的投影面体系内，然后从物体的三个方向进行观察，就可以在三个投影面上得到三个视图，如图2-9所示。

由前向后投射在正面所得的视图，称为主视图；

由上向下投射在水平面所得的视图，称为俯视图；

由左向右投射在侧面所得的视图，称为左视图。

这三个视图统称为三视图。

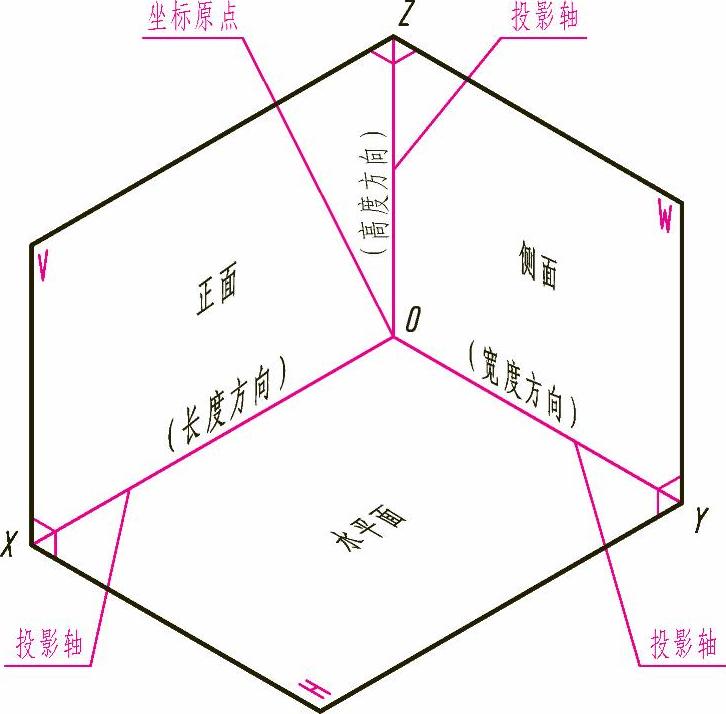

图2-8 三投影面体系

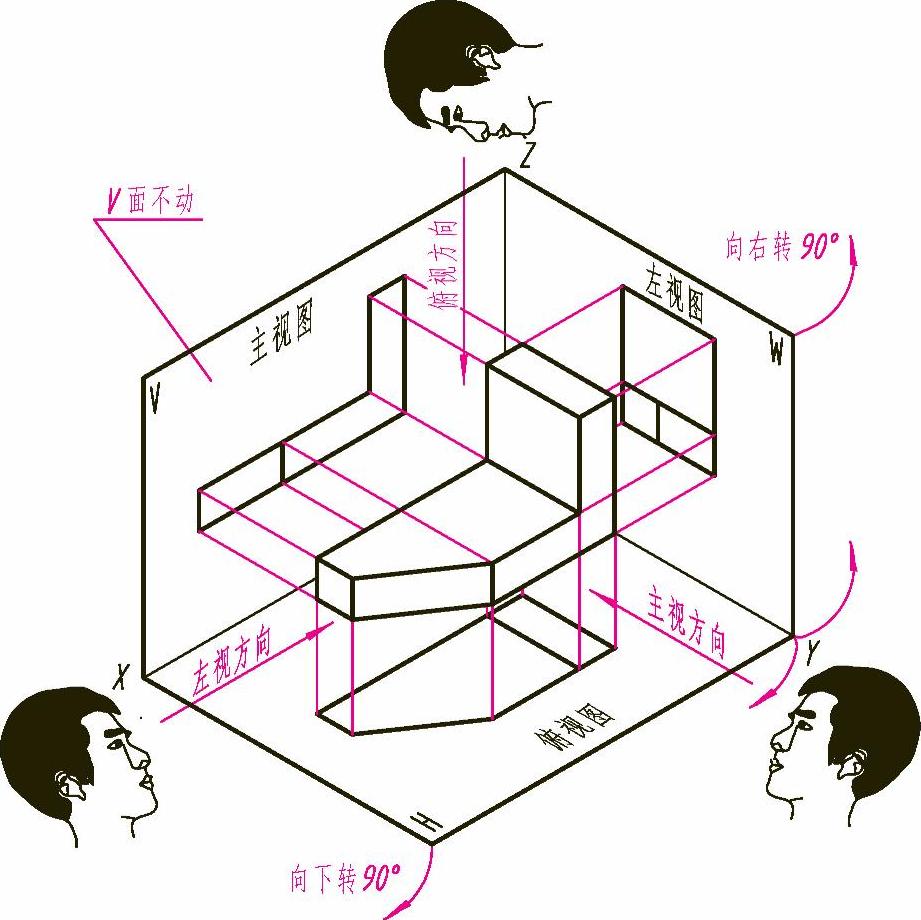

图2-9 三视图的获得

为把三个视图画在同一张图纸上，必须将相互垂直的三个投影面展开在一个平面上。展开方法如图2-9所示，规定：V面保持不动，将H面绕OX轴向下旋转90°，将W面绕OZ轴向右旋转90°，就得到展开后的三视图，如图2-10所示。实际绘图时，应去掉投影面边框和投影轴，如图2-11所示。
