1.5.1.3 三、视图的基本概念

三、视图的基本概念

用正投影法绘制物体的图形时，可把人的视线假想成相互平行且垂直投影面的一组投射线，进而将物体在投影面上的投影称为视图。

从图2-6中可以看出，这个视图只能反映物体的长度和高度，没有反映出物体的宽度。因此，在一般情况下，一个视图不能完全确定物体的形状和大小。如图2-7所示，两个不同的物体，其视图相同。

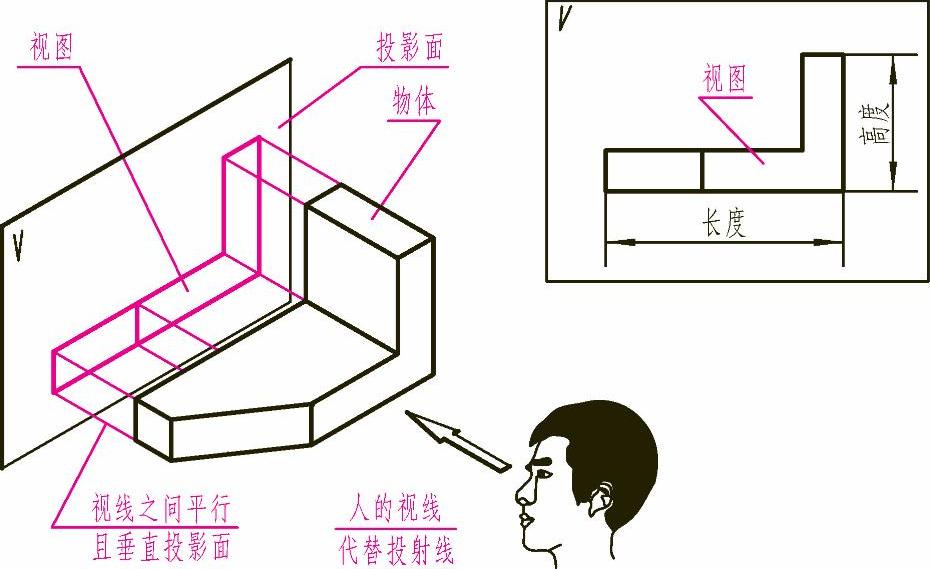

图2-6 视图的概念

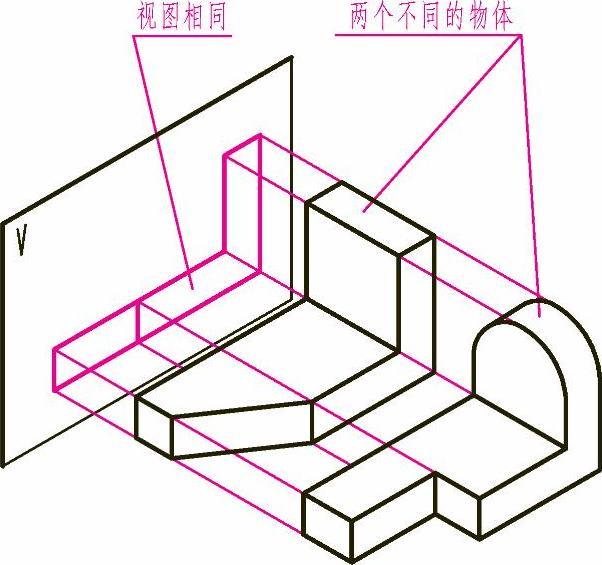

图2-7 一个视图不能确定物体的形状
