（图1-37）

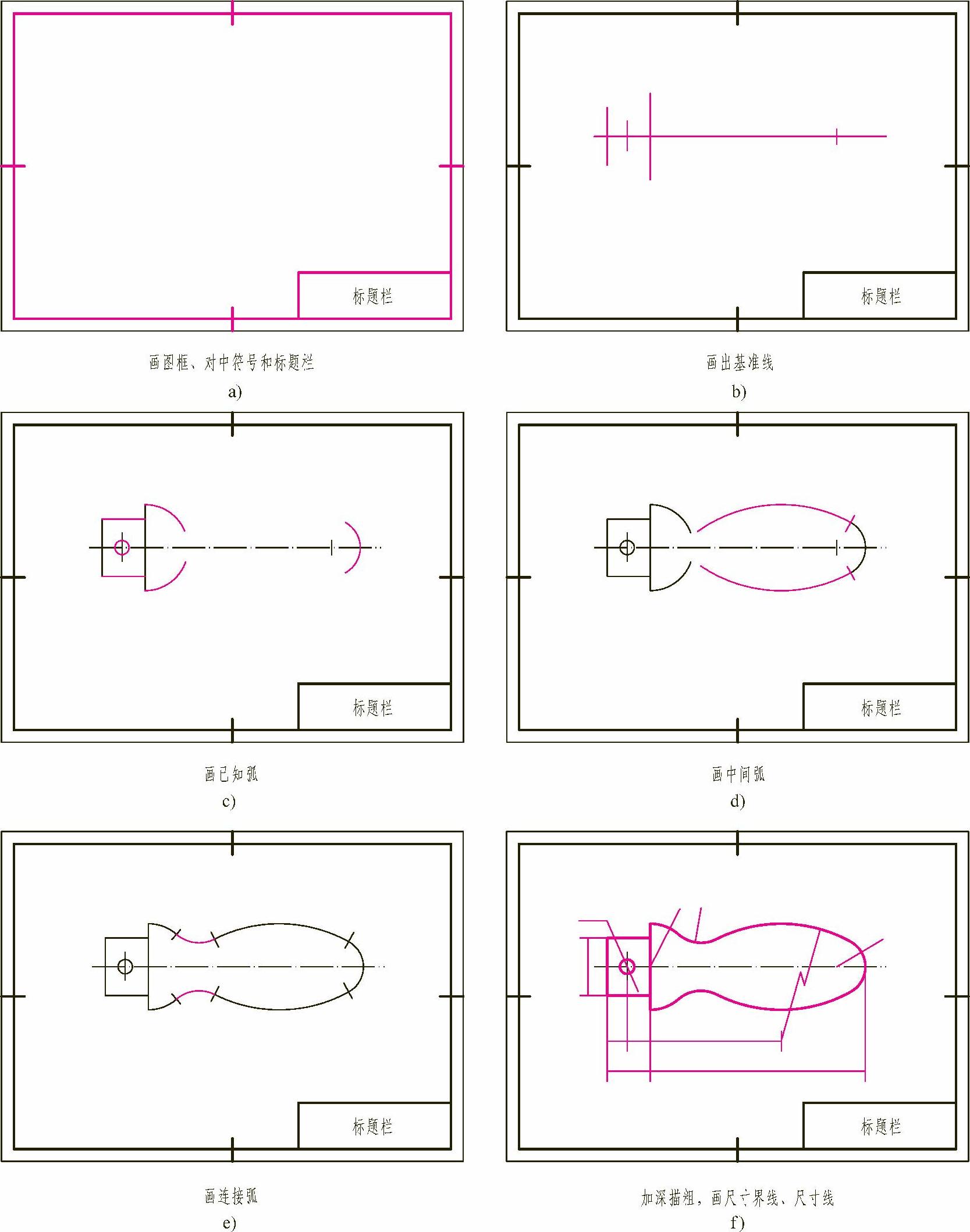

图1-37 平面图形的画图步骤

1.准备工作

分析平面图形的尺寸及线段，拟定作图步骤→确定绘图比例→选择图幅→固定图纸→画出图框、对中符号和标题栏。

2.绘制底稿

合理、匀称地布图，画出基准线→画已知弧→画中间弧→画连接弧。

提示：绘制底稿时，图线要清淡、准确，并保持图面整洁。

3.加深描粗

加深描粗前，要全面检查底稿，修正错误，擦去画错的线条及作图辅助线。加深描粗的步骤如下：

（1）先粗后细 先加深全部粗实线，再加深全部细虚线、细点画线及细实线等。

（2）先曲后直 在加深同一种线（特别是粗实线）时，应先画圆弧或圆，后画直线。

（3）先水平、后垂斜 先用丁字尺自上而下画出水平线，再用三角板自左向右画出垂直线，最后画倾斜的直线。

（4）画箭头、标注尺寸、填写标题栏 此步骤可将图纸从图板上取下来进行。

加深描粗时，应尽量使同类图线粗细、浓淡一致，连接光滑，字体工整，图面整洁。
