平面图形中的尺寸，按其作用可分为两类：

1.定形尺寸

将确定平面图形上几何元素形状大小的尺寸，称为定形尺寸。例如：线段长度、圆及圆弧的直径和半径、角度大小等。如图1-36手柄平面图中的ϕ5、ϕ20、R10、R15、R12等。

2.定位尺寸

将确定几何元素位置的尺寸称为定位尺寸。如图1-36中，8确定了ϕ5的圆心位置；75确定了R10的圆心位置；45确定了R50圆心的一个坐标值。

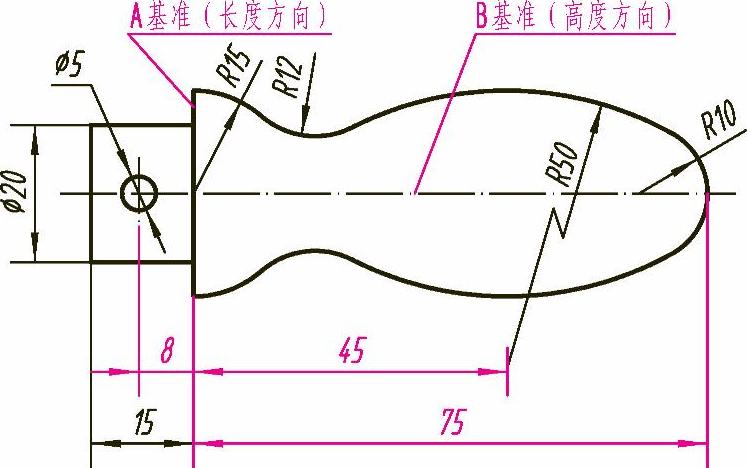

图1-36 手柄的平面图形

3.尺寸基准

确定尺寸位置的几何元素（点、线、面）称为尺寸基准。平面图形有长度和高度两个方向，每个方向至少应有一个尺寸基准。定位尺寸通常以图形的对称中心线、轴线、较长的底线或边线作为尺寸基准，如图1-36中的A基准和B基准。
