国家标准《GB/T 16675.2—1996技术制图 简化表示法 第2部分：尺寸注法》规定了尺寸的简化注法，摘录如下。

1）标注尺寸时，可使用单边箭头，也可采用带箭头的指引线，还可采用不带箭头的指引线，如图1-17所示。

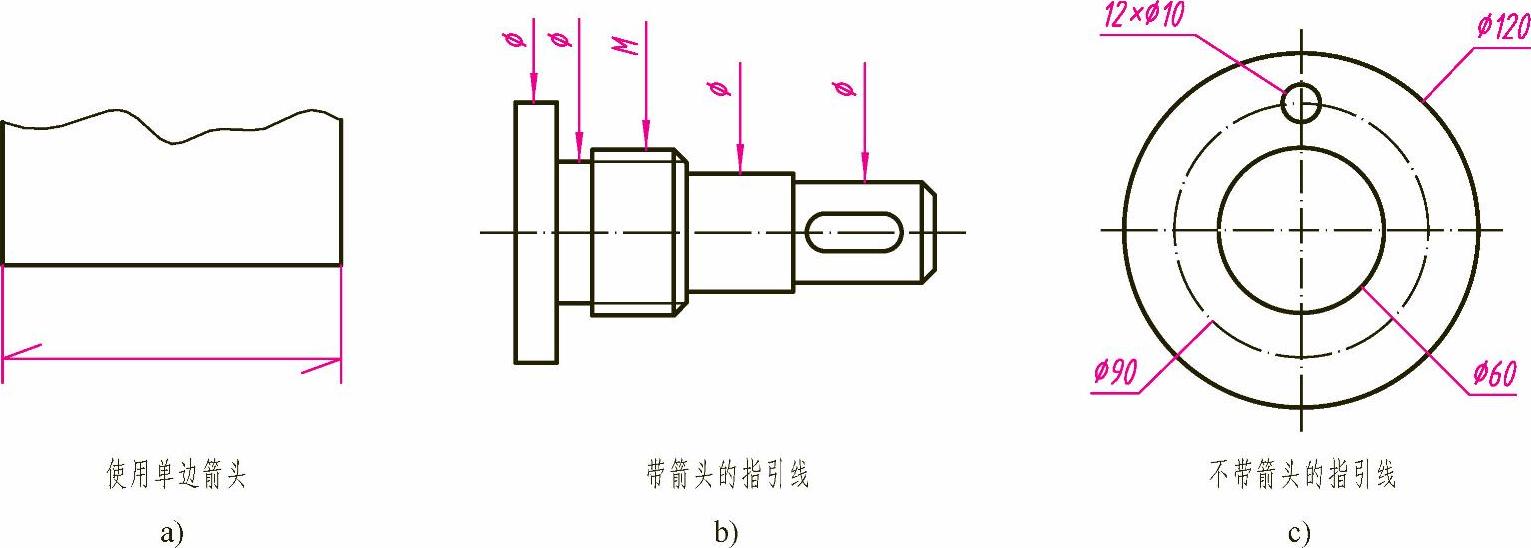

图1-17 尺寸的简化注法（一）

2）一组同心圆弧，可用共用的尺寸线和箭头依次标注半径，如图1-18a所示。圆心位于一条直线上的多个不同心的圆弧，可用共用的尺寸线和箭头依次标注半径，如图1-18b所示。一组同心圆，可用共用的尺寸线和箭头依次标注直径，如图1-18c所示。

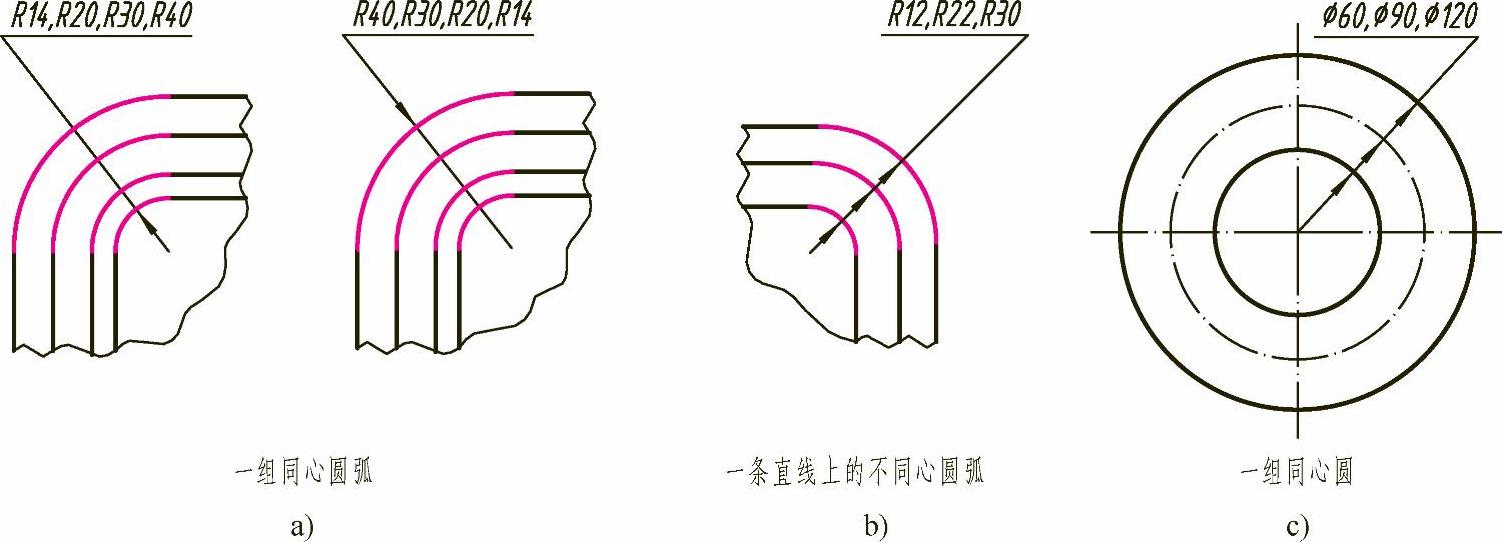

图1-18 尺寸的简化注法（二）

3）在同一图形中，对于尺寸相同的孔、槽等组成要素，可仅在一个要素上注出其尺寸和数量，并用缩写词“EQS”表示“均布”，如图1-19a所示。当组成要素的定位和分布情况在图形中已明确时，可不标注其角度，并省略“EQS”，如图1-19b所示。

4）标注板状零件的厚度时，可在尺寸数字前加注厚度符号“t”，如图1-20所示。

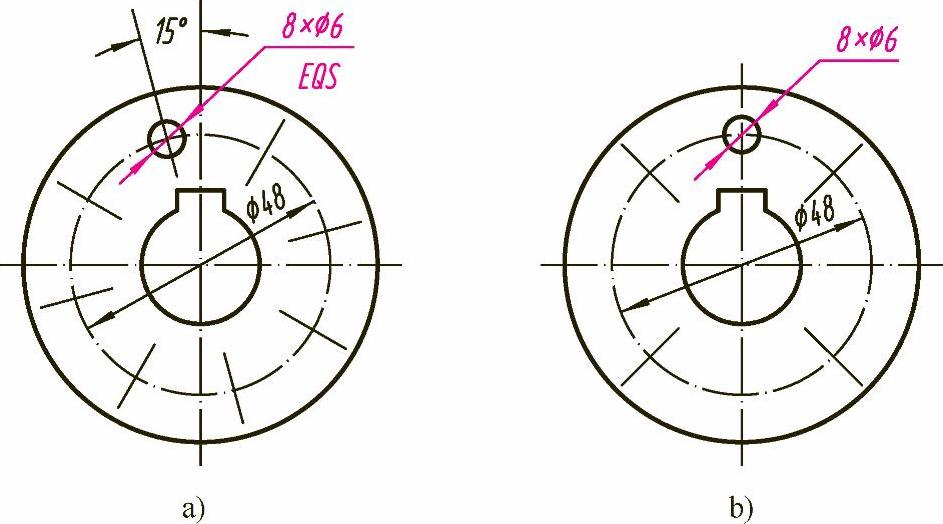

图1-19 尺寸的简化注法（三）

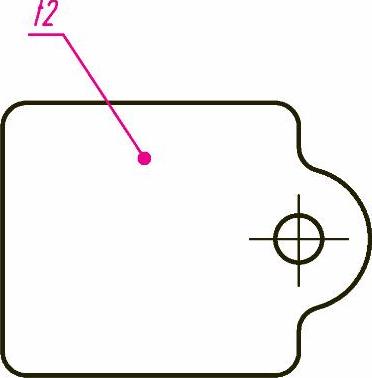

图1-20 板状零件的简化注法
