1.直径与半径的注法

1)标注圆的直径时，以圆周为尺寸界线，尺寸线通过圆心，并在尺寸数字前加注直径符号“ϕ”，如图l-14a所示。标注大于半圆的圆弧直径，其尺寸线应画至略超过圆心，只在尺寸线一端画箭头指向圆弧，如图1-14b所示。

2）标注小于或等于半圆的圆弧半径时，尺寸线应自圆心出发引向圆弧，只画一个箭头，并在尺寸数字前加注半径符号“R”，如图1-14c所示。

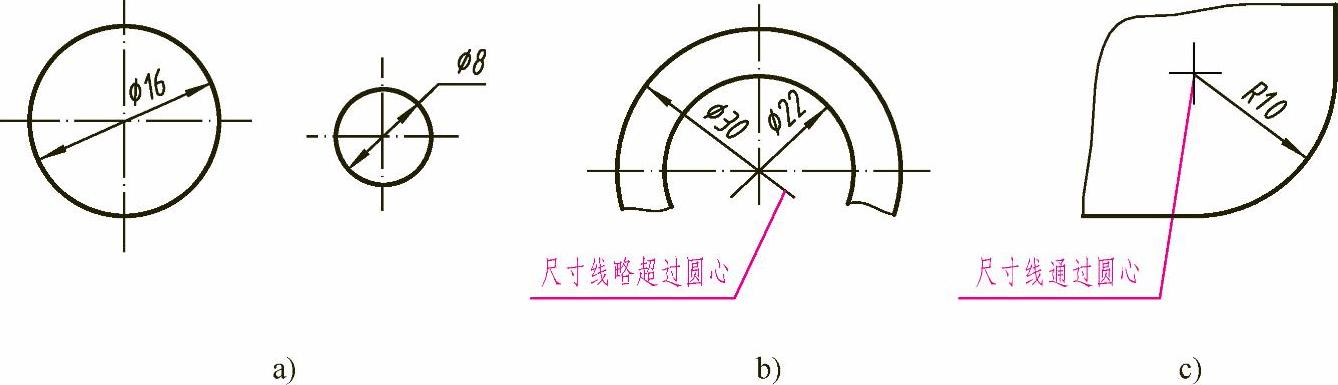

图1-14 直径与半径的注法

3）当圆弧的半径过大或在图纸范围内无法标出圆心位置时，可采用折线的形式标注，如图1-15a所示。当不需标出圆心位置时，则尺寸线只画靠近箭头的一段，如图1-15b所示。

4）标注球的直径时，在尺寸数字前加注球直径符号“Sϕ”，标注球面的半径时，在尺寸数字前加注球半径符号“SR”，如图1-15c所示。

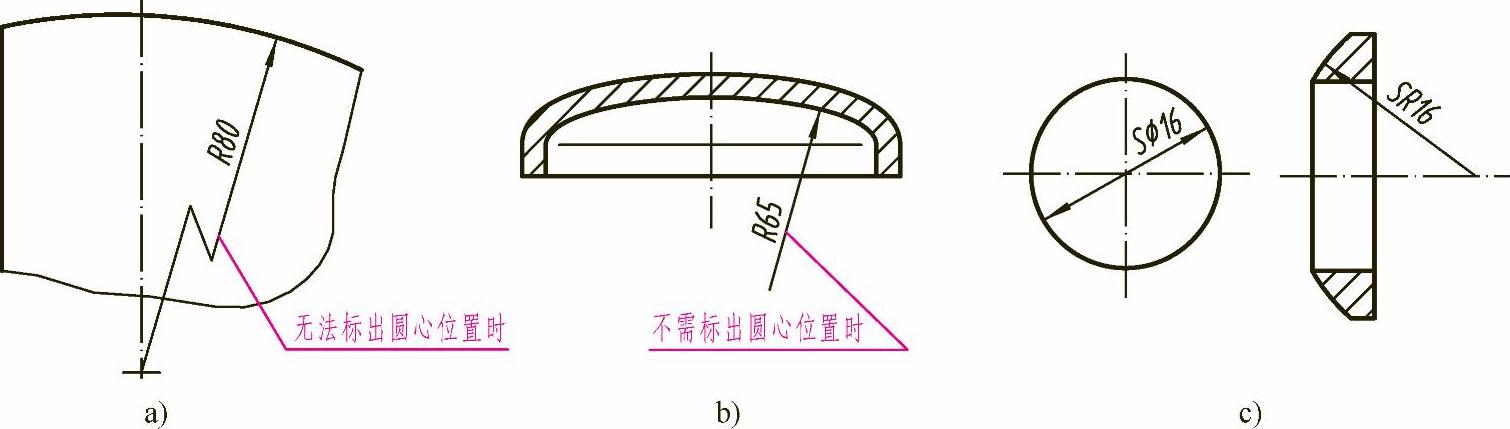

图1-15 大圆弧和球面的注法

2.小尺寸的注法

标注一连串的小尺寸时，可用小圆点代替箭头，但最外两端箭头仍应画出。当直径或半径尺寸较小时，箭头和数字都可以布置在外面，如图1-16所示。

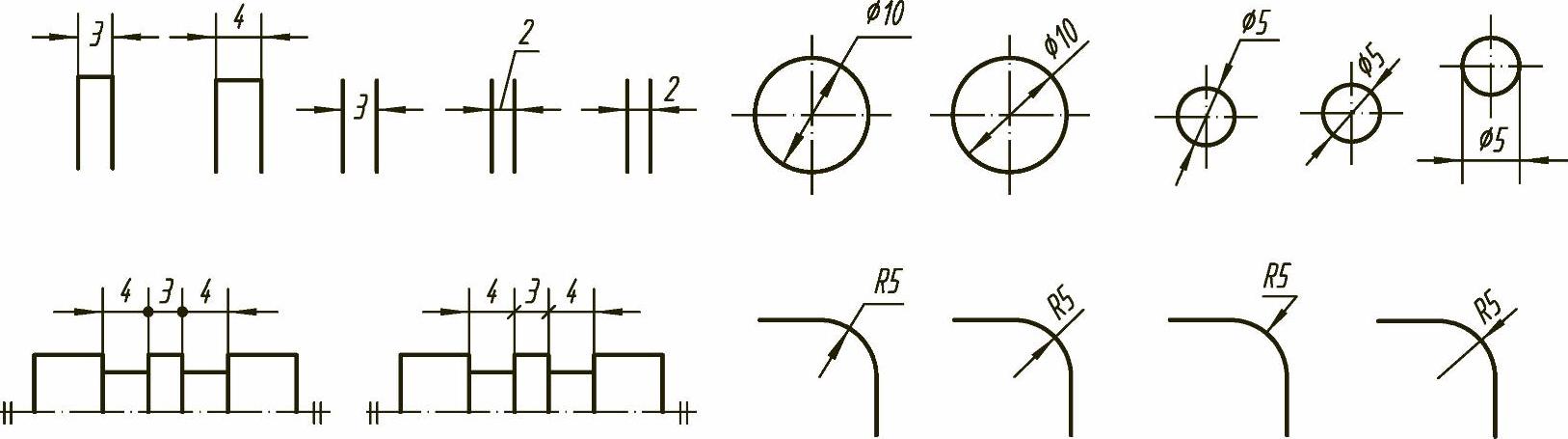

图1-16 小尺寸的注法
