图线是指起点和终点间以任意方式连接的一种几何图形，形状可以是直线或曲线、连续线或不连续线。它是组成图形的基本要素，由点、短间隔、画、长画、间隔等线素构成。

国家标准《GB/T 4457.4—2002机械制图 图样画法 图线》规定了在机械图样中常用的九种图线，其名称、型式、宽度以及应用示例见表1-4和图1-6。

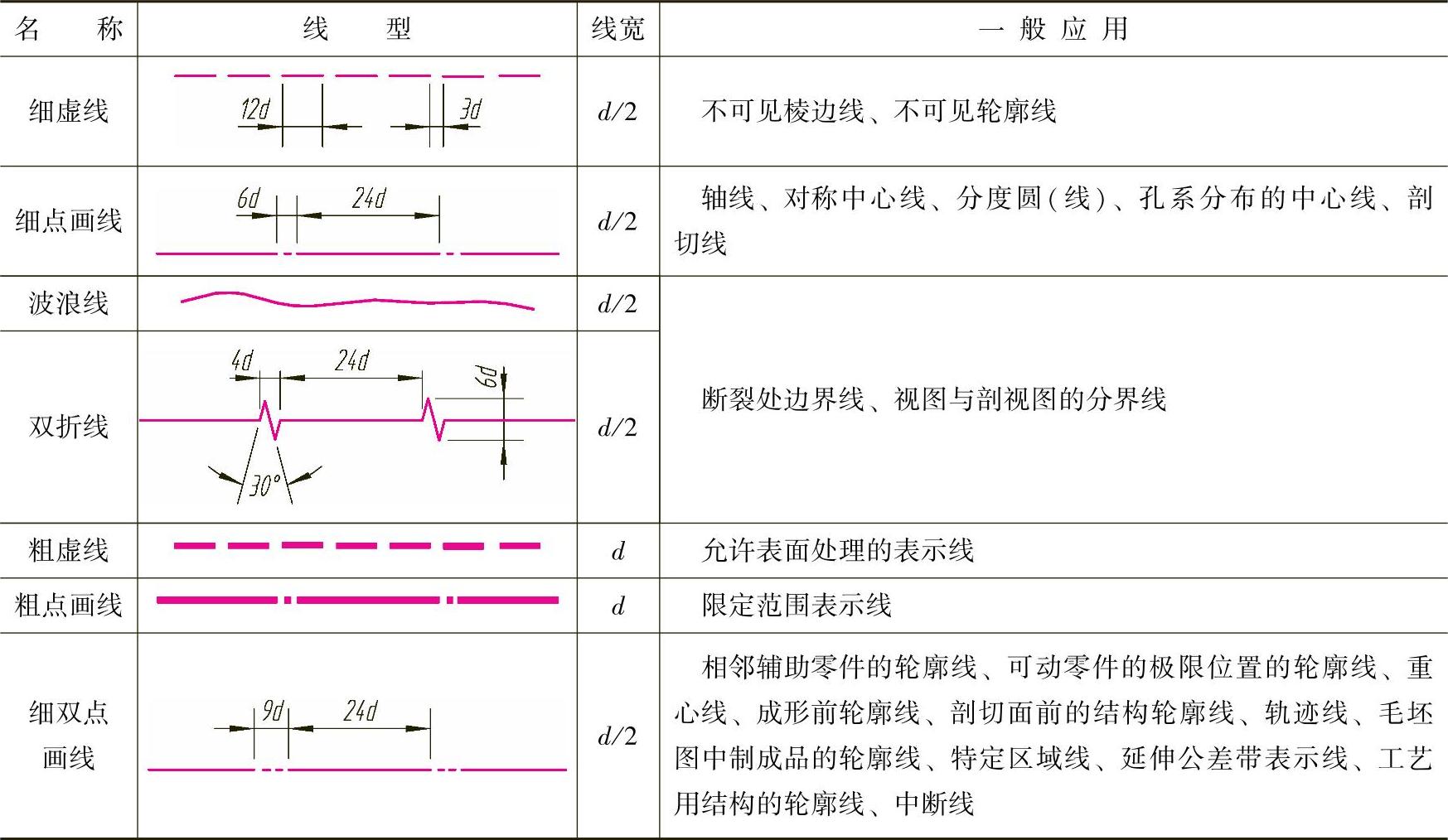

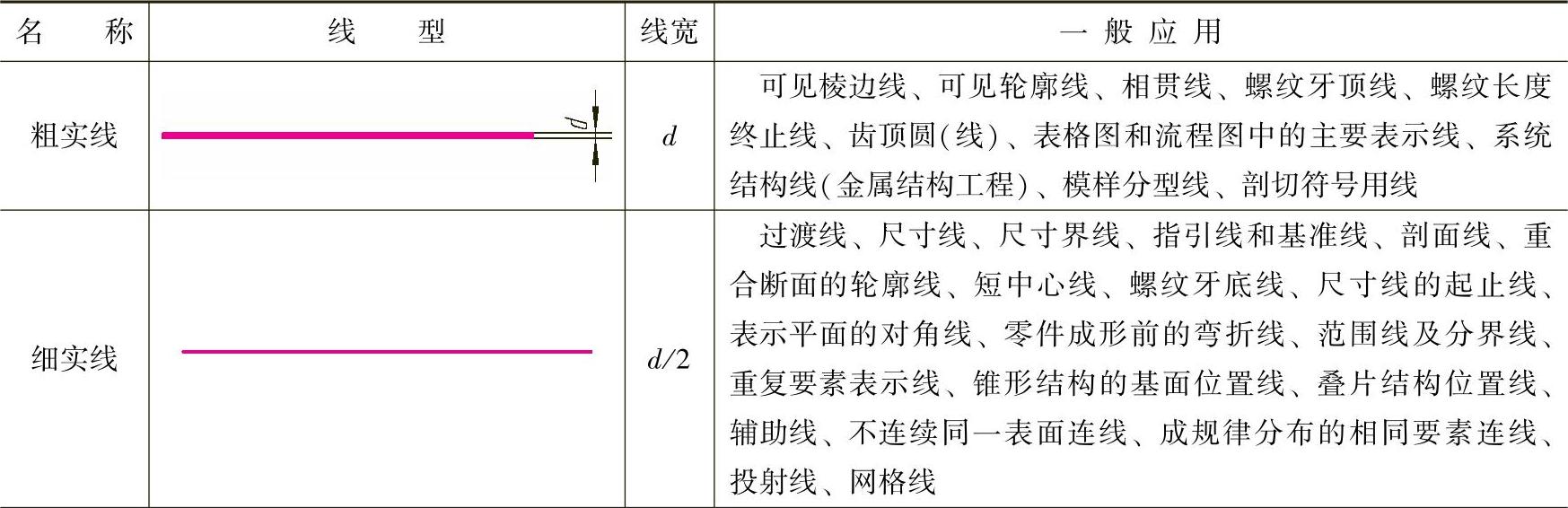

表1-4 线型及应用（摘自GB/T 4457.4—2002）

（续）

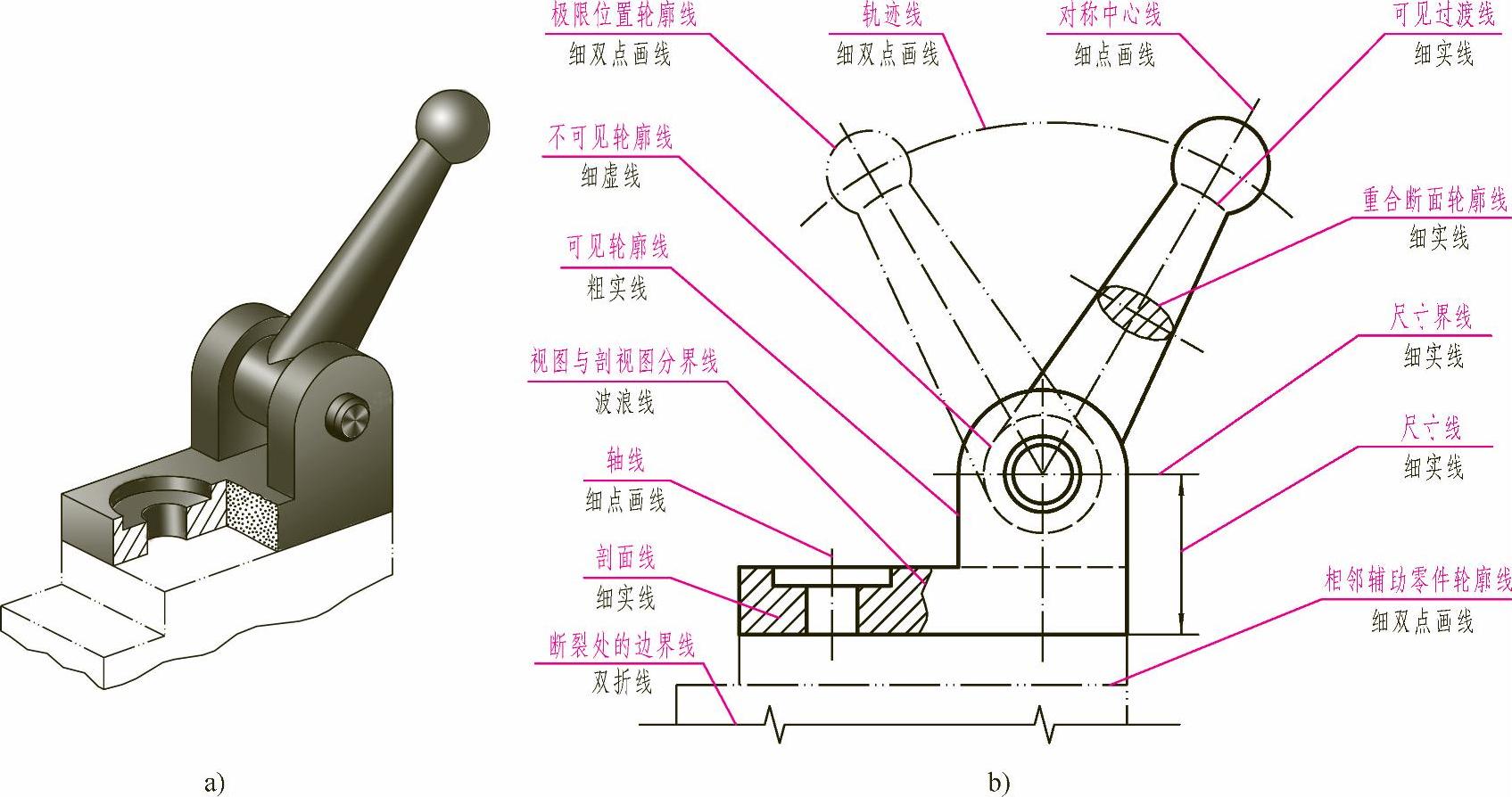

图1-6 图线的应用示例

在机械图样中采用粗、细两种线宽，它们之间的比例为2∶1。当粗实线（粗虚线、粗点画线）的图线宽度为0.7mm时，细实线（波浪线、双折线、细虚线、细点画线、细双点画线）的图线宽度为0.35mm。

在同一图样中，同类图线的宽度应基本一致。细（粗）虚线、细（粗）点画线及细双点画线的线段长度和间隔应各自大致相等。
