在图样上除了要用图形来表达零件的结构形状外，还必须用数字及文字等来说明它的大小和技术要求等其他内容。

1)字体高度代表字体的号数，用h表示。字体高度的公称尺寸系列为：1.8、2.5、3.5、5、7、10、14、20。如需要书写更大的字，其字体高度应按的比率递增。

2）汉字应写成长仿宋体字，并应采用国家正式公布的简化字。汉字的高度h应不小于3.5mm，字宽=h/。

3）字母和数字分A型和B型。A型字体的笔画宽度d=h/14，B型字体的笔画宽度d=h/10。在同一张图样上，只允许选用一种型式的字体。

4）字母和数字可写成斜体和正体。斜体字字头向右倾斜，与水平基准线成75°。

汉字、数字和字母的字体示例如表1-3所示。

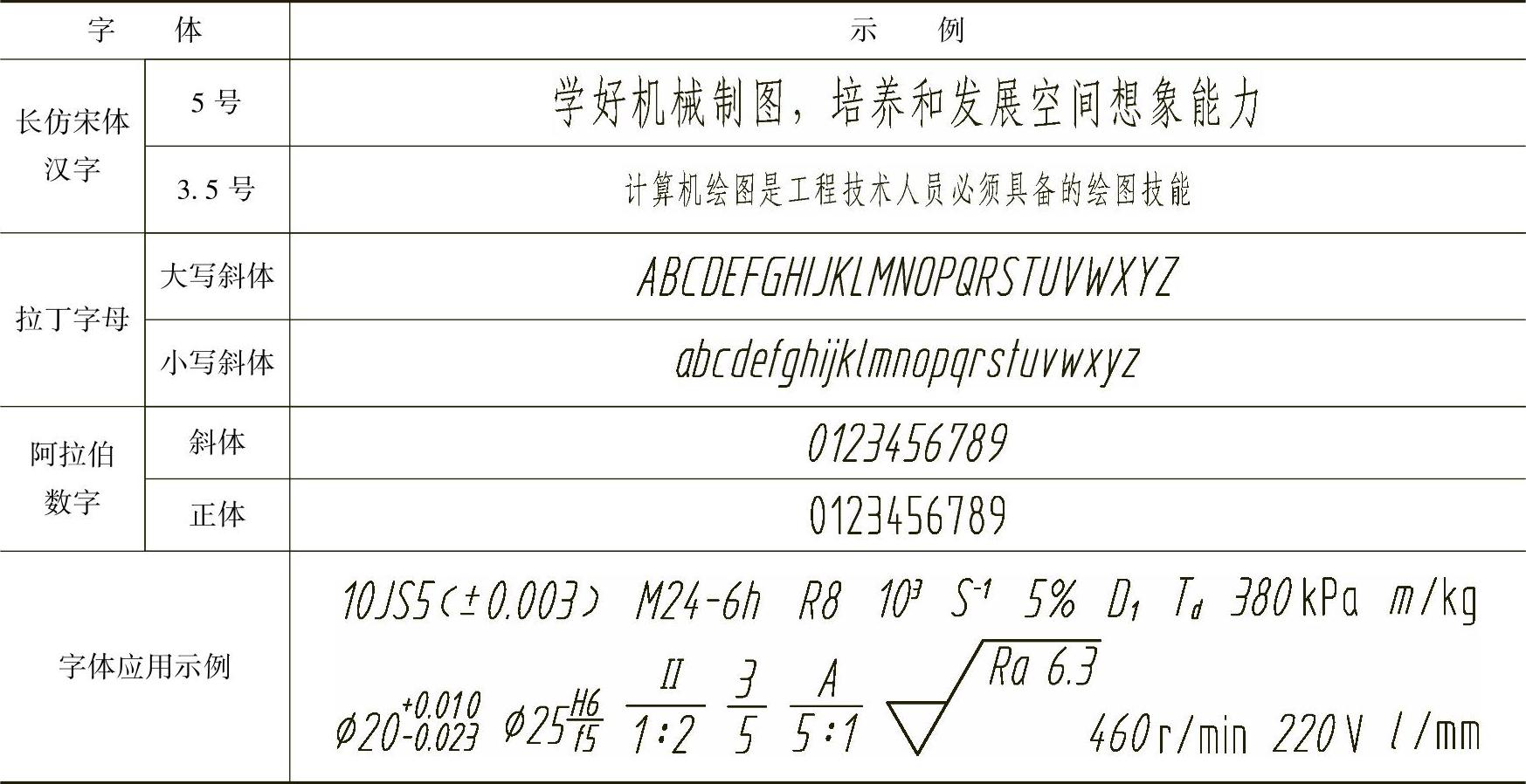

表1-3 汉字、数字和字母的字体示例
