1.4.1.2 二、比例（GB/T 14690—1993）

二、比例（GB/T 14690—1993）

图中图形与其实物相应要素的线性尺寸之比，称为比例。简单说来，就是“图：物”。

绘制图样时，应由表1-2“优先选择系列”中选取适当的绘图比例。必要时，也允许从表1-2“允许选择系列”中选取。

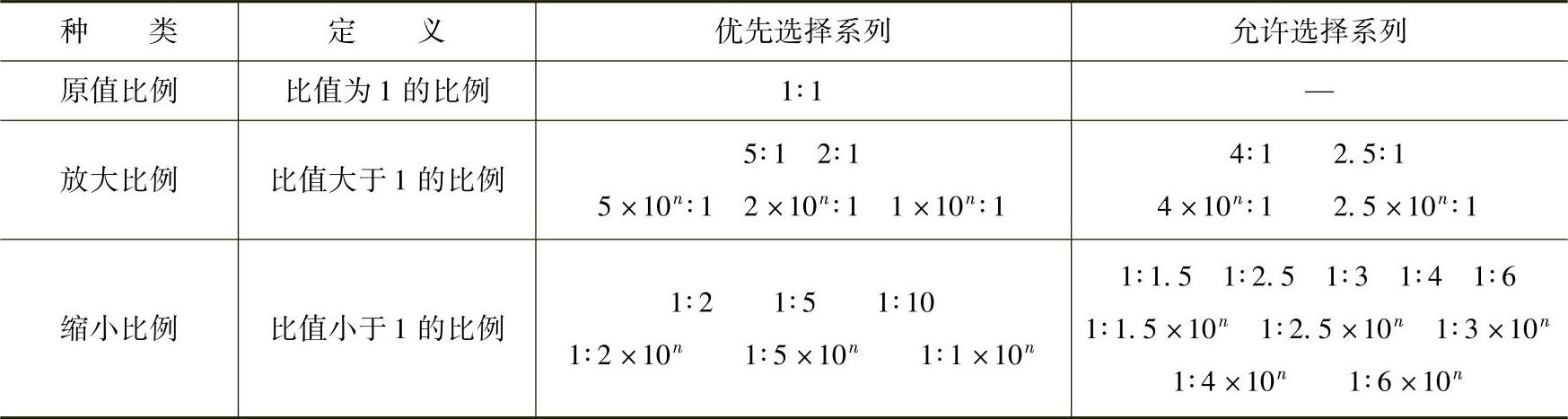

表1-2 比例系列（摘自GB/T 14690—1993）

注：n为正整数。

为了从图样上直接反映出实物的大小，绘图时应尽量采用原值比例。因各种实物的大小与结构千差万别，绘图时，应根据实际需要选取放大比例或缩小比例。绘图比例一般应在标题栏中的“比例”一栏内填写。

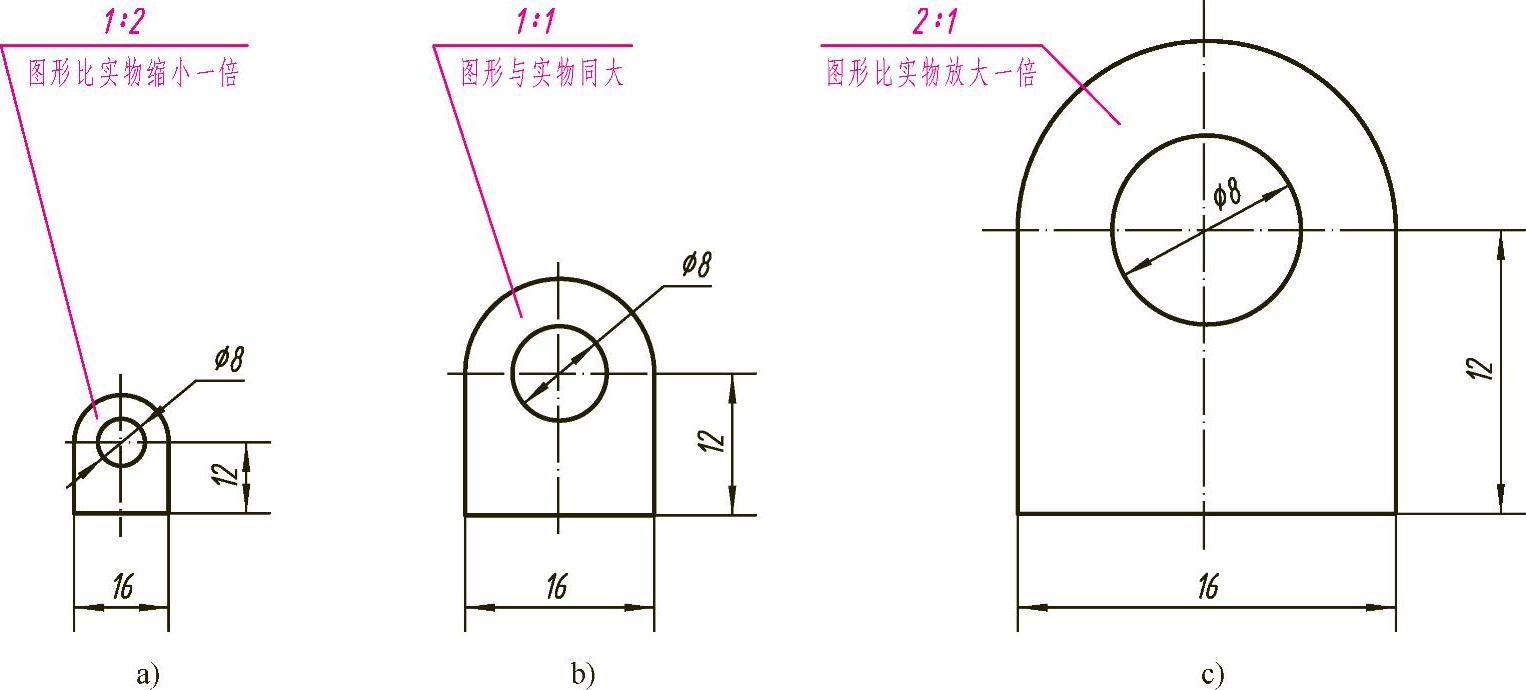

图样中所标注的尺寸数值必须是实物的实际大小，与绘制图形所采用的比例无关，如图1-5所示。

图1-5 图形比例与尺寸数字
