七 、新型三相电子式多功能电能表

新型三相电子式多功能电能表的接线如图14-9所示。

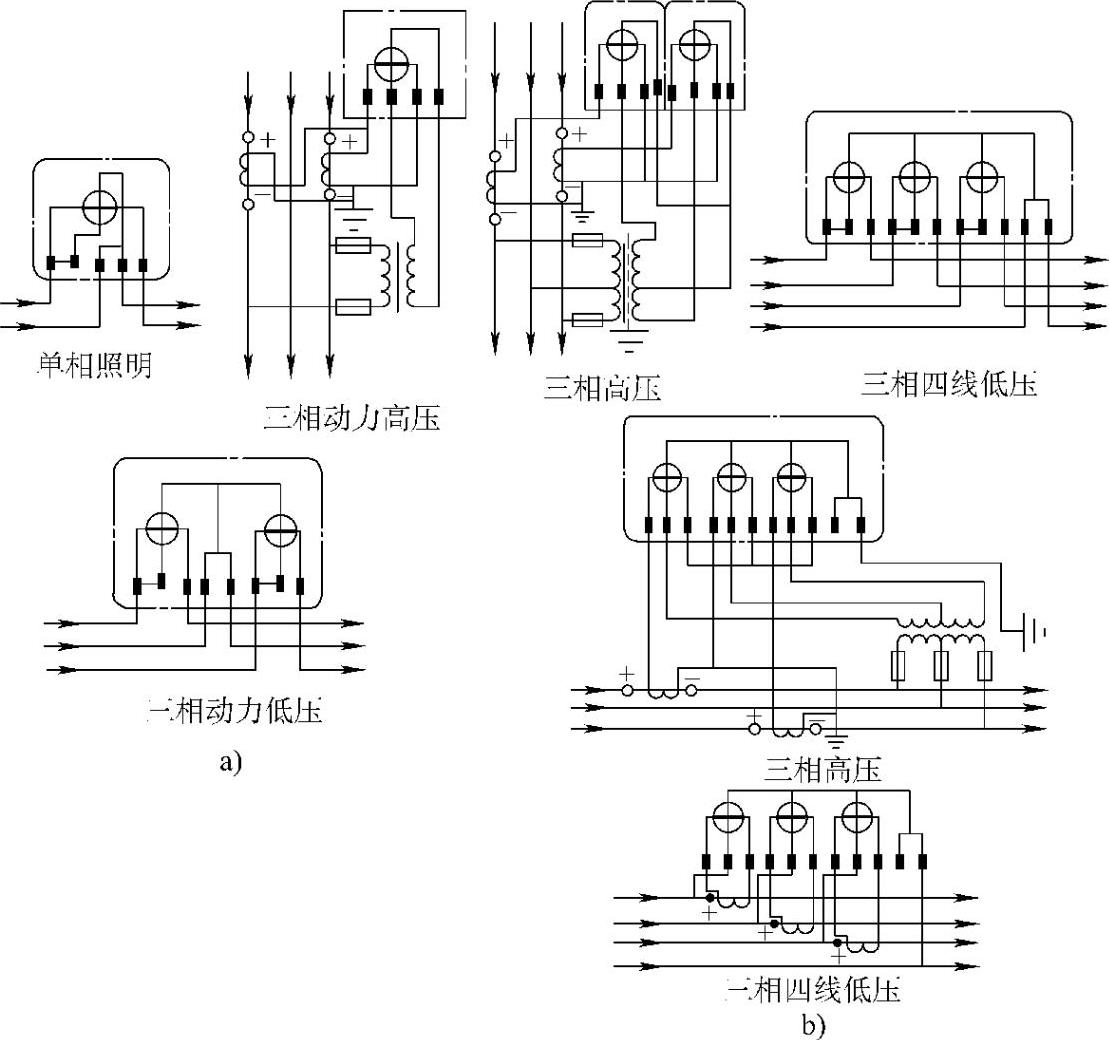

图14-3 交流电能表的各种接线

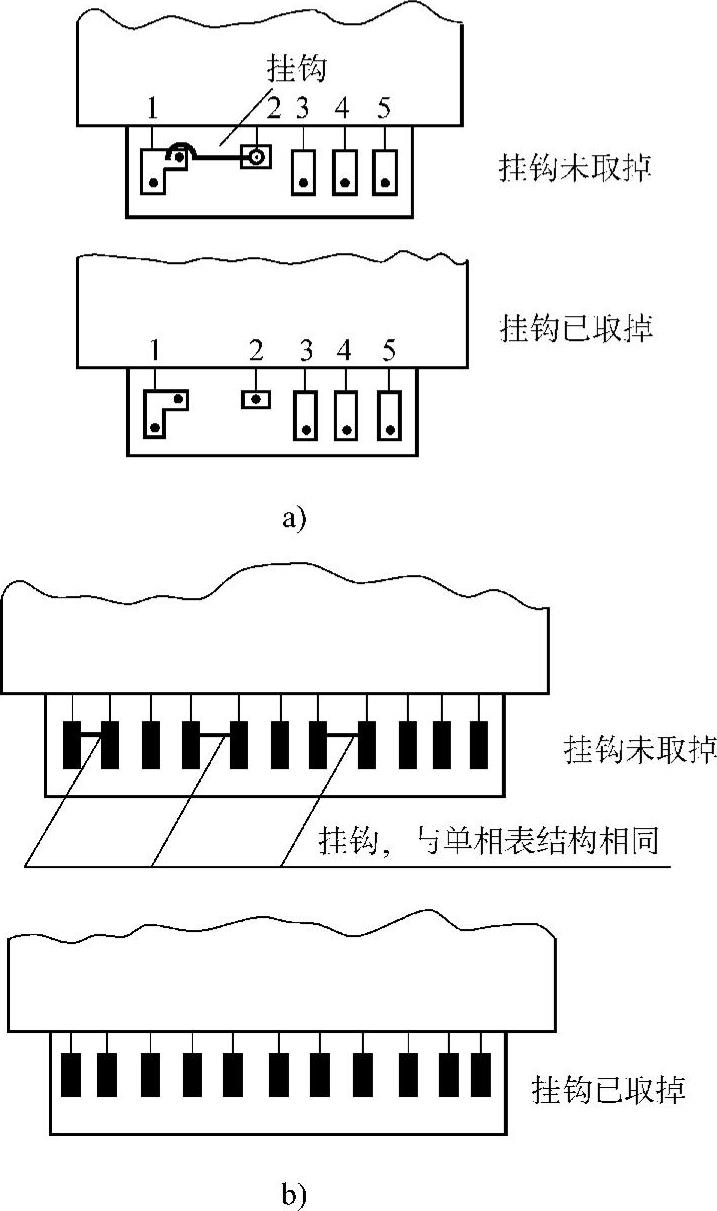

图14-4 把电能表接线盒子中端子上的连接片取掉

ａ）单相电能表 ｂ）三相四线电能表

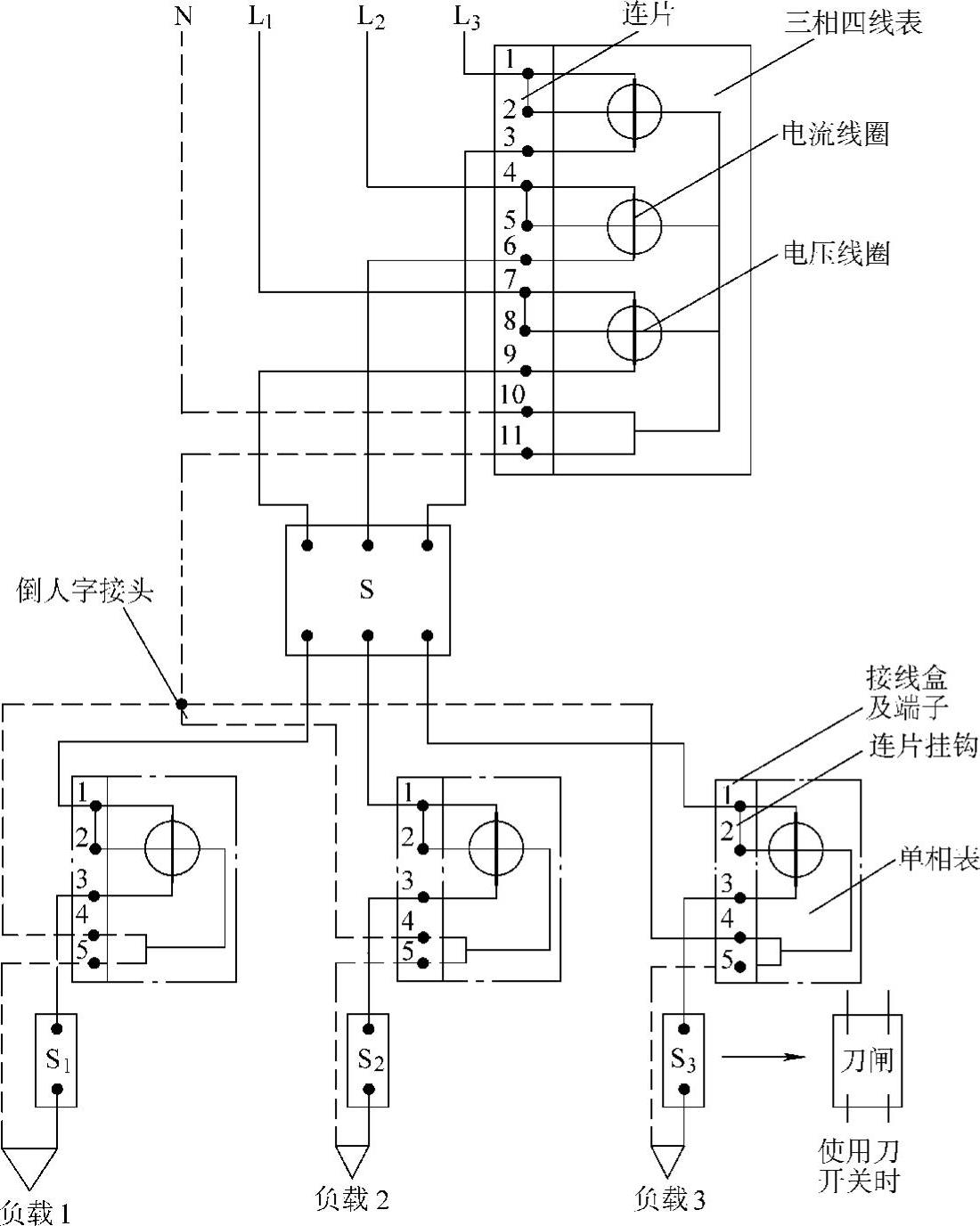

图14-5 照明电表箱接线图

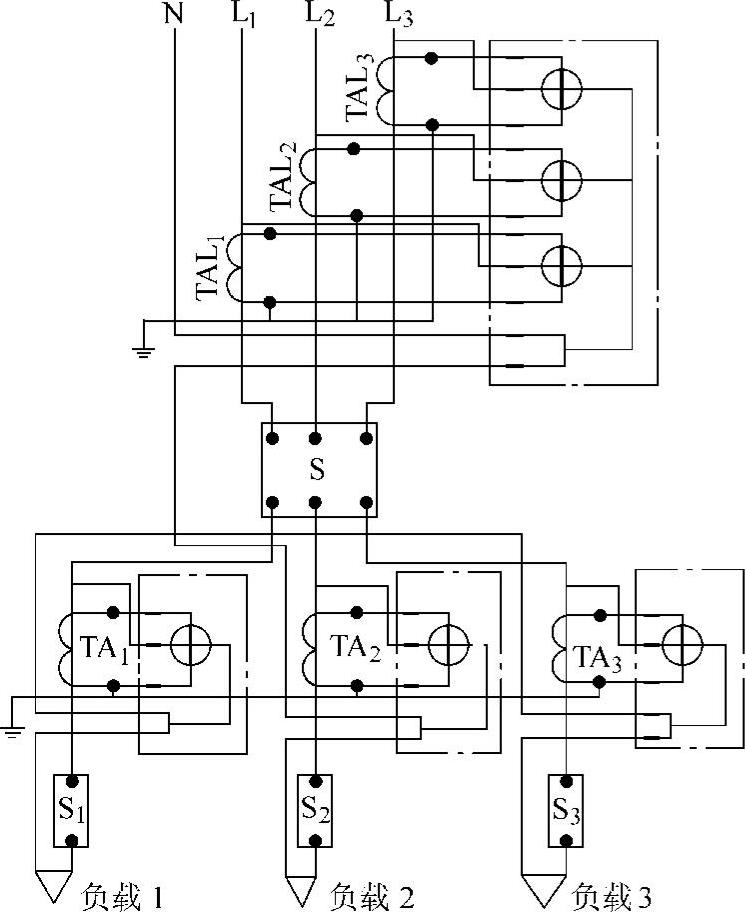

图14-6 有电流互感器照明电表箱接线图

图14-7 新型电子式单相电能表的接线

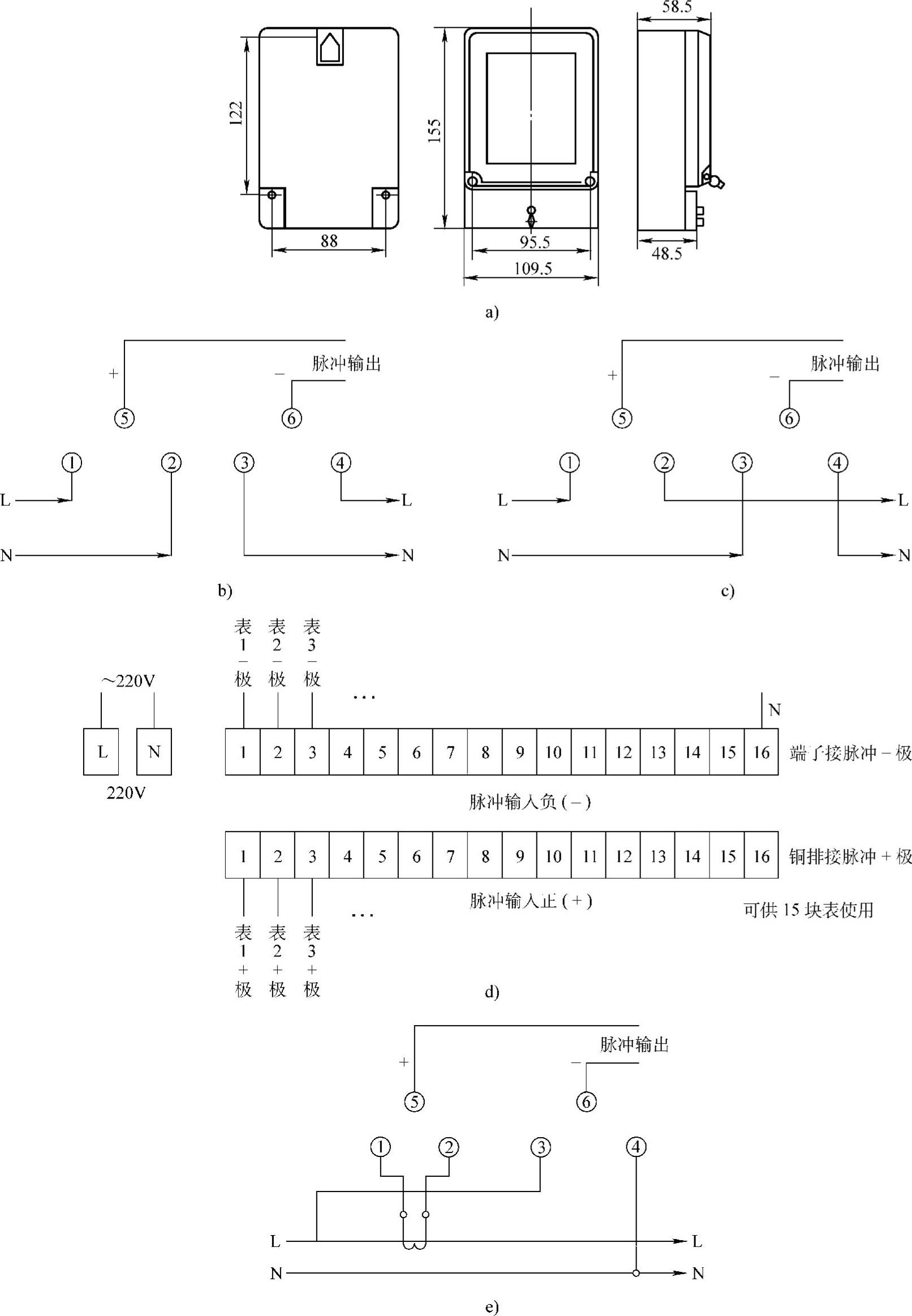

ａ）ＤＤＳ7型外形尺寸 ｂ）直接式接线图（①、②为进线，③、④为出线） ｃ）直接式接线图（①、③为进线，②、④为出线） ｄ）ＣＺＬ012-Ｃ型电力载波采集终端接线图 ｅ）互感器接入式接线图

图14-8 直流电压表、电流表、电能表的接线

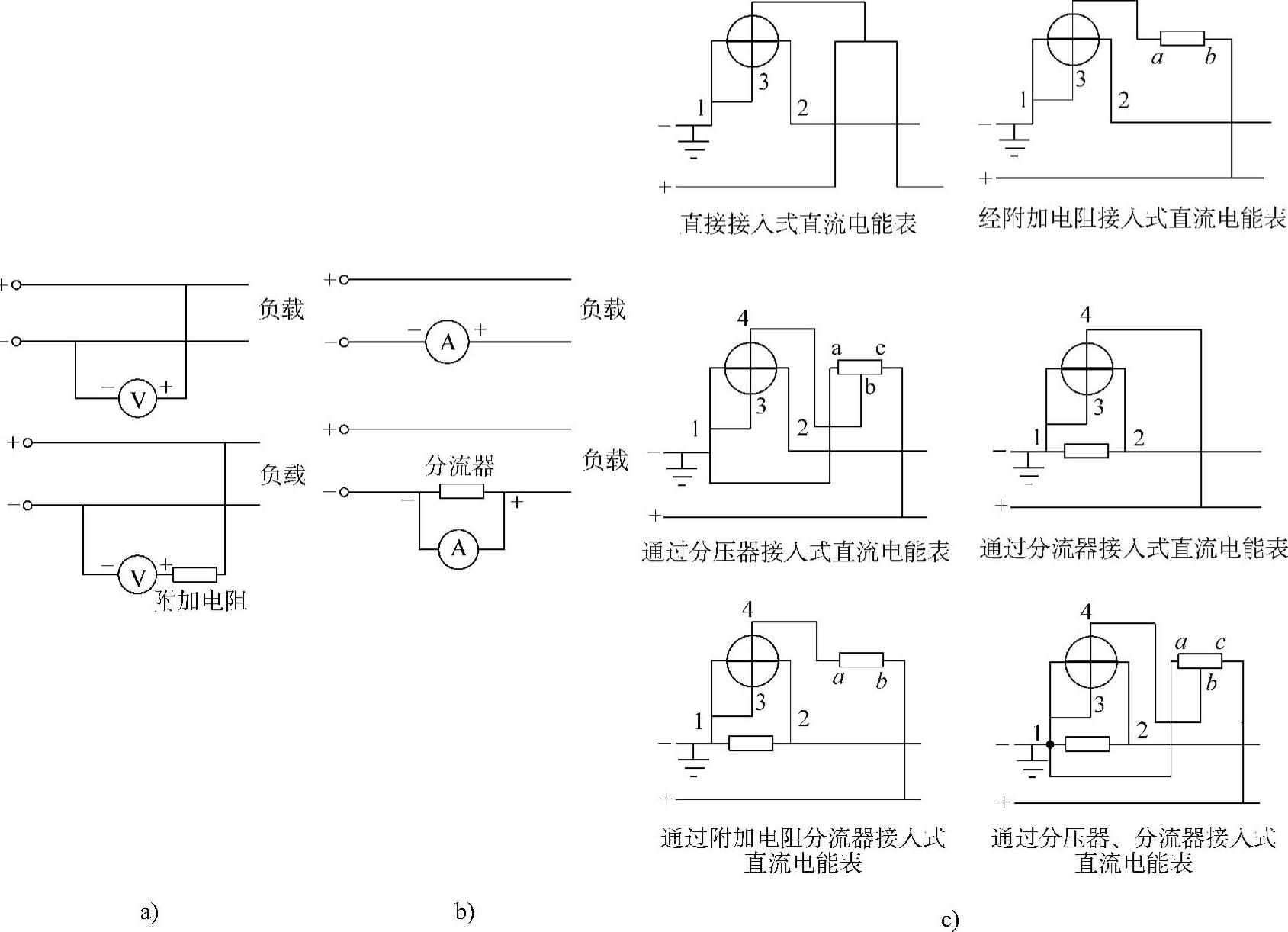

ａ）电压表 ｂ）电流表 ｃ）直流电能表的接线

图14-9 新型三相电子式多功能电能表的接线

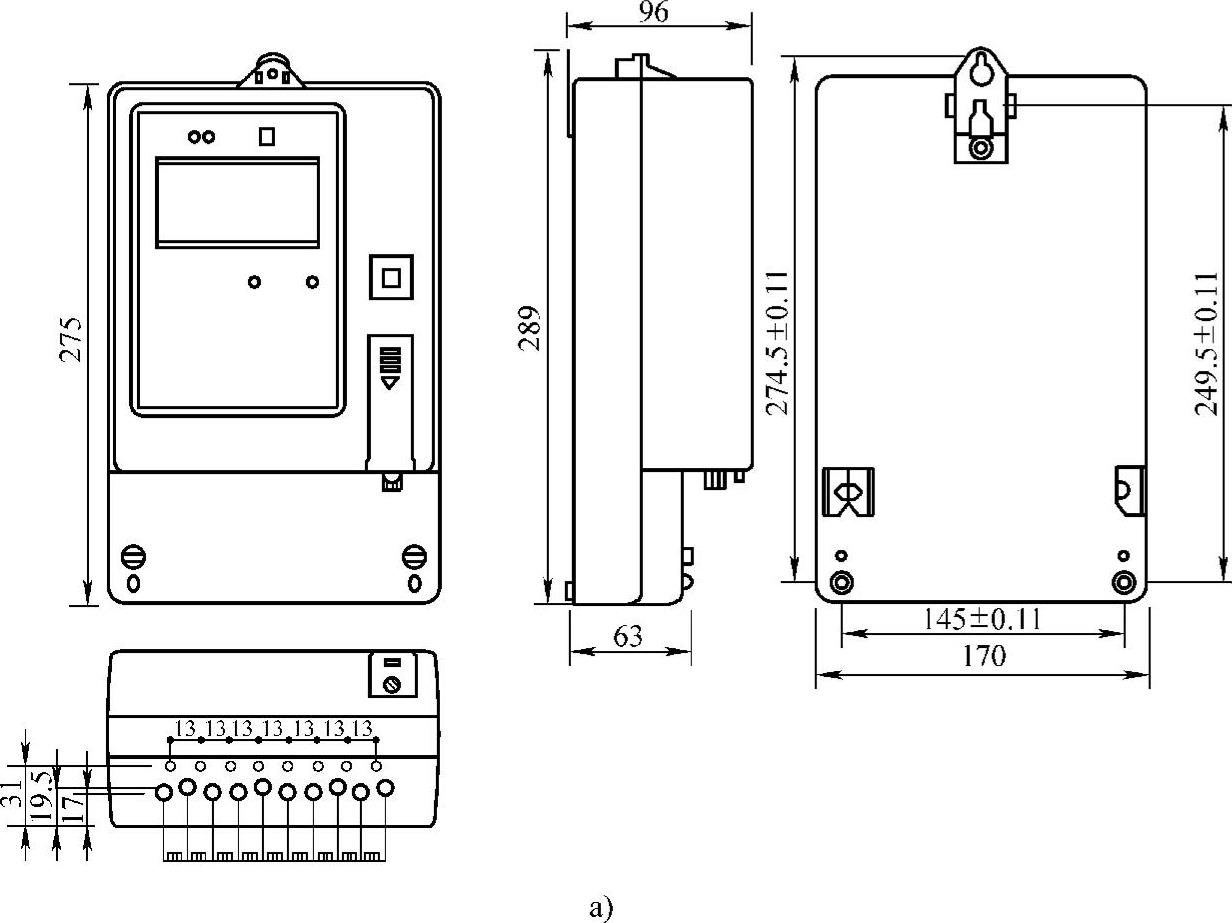

ａ）多功能电能表安装图

图14-9 （续）

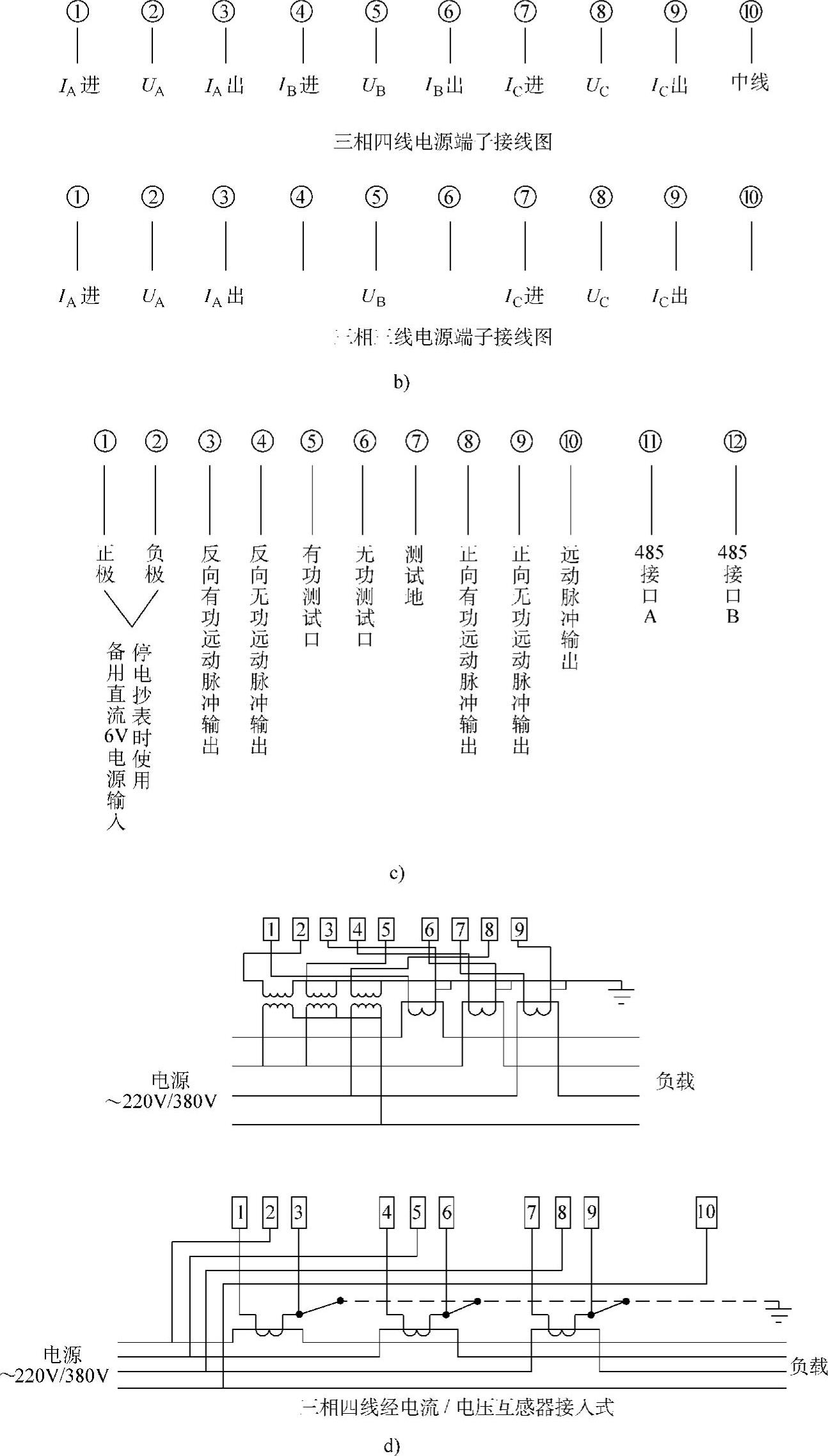

ｂ）电源端子接线图 ｃ）ＲＳ485通信接口与远动脉冲输出功能接线图 ｄ）接线盒内接线图
