交流电能表的选用一般应按负载的大小和相数选用，单相负载选用单相电能表，三相负载选用三相电能表，三相负载和单相负载混用时可选用三相四线电能表，负载较大时（一般条件下30Ａ以上）要选用5Ａ的电能表与互感器配套使用。电能表的接线必须使每个计量单元中的电流线圈串联在线路中，电压线圈并联在线路中，同时必须保证该单元中的电流、电压线圈同相。电能表又分有功电能表和无功电能表两种，接线上略有不同。电能表的接线如图14-3所示，5Ａ的电能表与互感器配合使用时必须把电流线圈与电压线圈的挂钩取掉，如图14-4所示。总表与分表的接线如图14-5、图14-6所示。同样，电压互感器回路必须装设熔断器，而电流互感器回路不得装设熔断器。新型电子式单相电能表接线如图14-7所示。

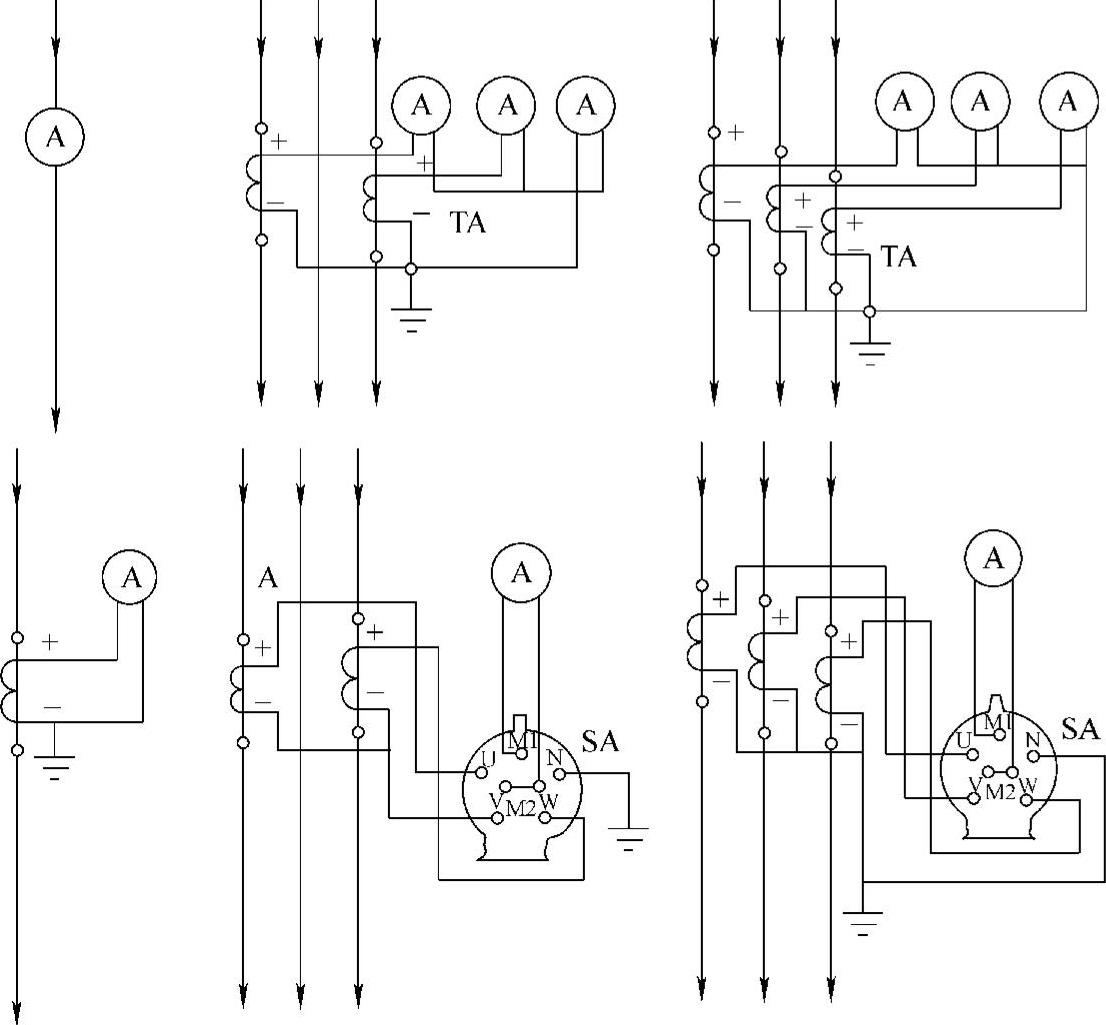

图14-2 交流电流表的接线
