低压断路器俗称自动空气开关，具有短路和过载保护功能，可用来直接起动电动机或控制各种电气线路，也是最常用的元件。断路器从构造上可分两大类，即ＤＺ系列和ＤＷ系列。其中，ＤＺ系列为装置式，置于一塑料壳内，一般只适用于手动操作；而ＤＷ系列为框架开启式，可手动或电动操作，并辅有辅助触头盒，电动操作时与接触器基本相同，在测试、安装、接线上要区分开。试验时应将外壳盖及灭弧罩取下来，以便观测。低压断路器的外形如图13-7所示。

1.测试

断路器的测试与接触器基本相同，包括外观检查、主触头及辅助触头（ＤＷ系列）和相间绝缘电阻，读者可参照上述操作及要求进行。所不同的是断路器短路（瞬时动作）和过载（长延时动作）也应进行试验。

（1）短路试验 手动或电动合闸后，可用螺钉旋具（改锥）触动过电流线圈的衔铁，模拟衔铁吸合动作应立即跳闸。同样可以调节衔铁（动铁心）与铁心（静铁心）的间距，以便调整动作电流。一般刚出厂的断路器都调在10倍额定电流上，当间距增大时，动作电流增大，反之减小。调节时三相的间距应力求一致。必要时应用电流源给开关通以10倍额定电流使其跳闸。电流源实际上是升流变压器。

（2）过载试验 同样合闸后可用螺钉旋具触动过载热元件与动作连杆上触头接触，模拟热元件动作，也应立即跳闸。同样可以调节触头与热元件的间距，以调整动作电流，方法同上。也可通以电流进行过载试验。

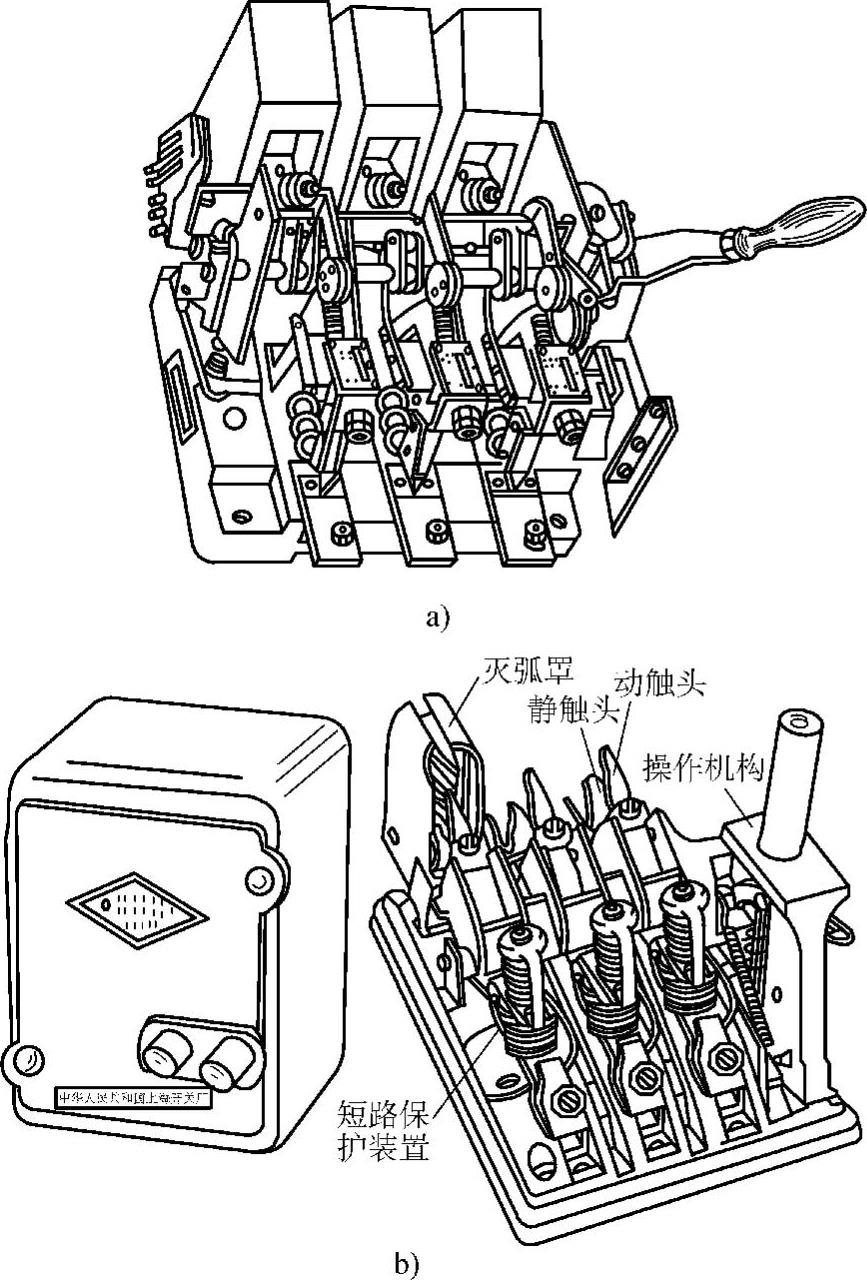

图13-7 低压断路器的外形结构

ａ）ＤＷ10系列 ｂ）ＤＺ4系列

2.选择

1）ＤＺ系列的断路器一般用于电动机，容量较大的也可用于线路；ＤＷ系列的断路器一般用于线路，电动机容量较大时也可选用ＤＷ系列断路器。

2）电动机用时，断路器的额定电流一般为电动机额定电流的1.5～2.0倍，轻载及操作频率较低的选1.5倍，重载及操作频率较高的选2倍。

3）线路用时，断路器的额定电流一般为线路额定电流的1.1～1.5倍，线路中电动机容量较小的回路选1.1倍，电动机容量较大的回路选1.5倍。

4）有时为了节约资金，常用熔断器与断路器配合使用，这时断路器的额定电流可与被保护装置的额定电流相等，而熔断器则在2～3倍保护装置额定电流中选取。

3.安装接线

1）与接触器安装接线的第1）条相同。

2）上闸口静触头接电源，下闸口动触头接负荷。电动操作的断路器，按装置中标注的按钮常开触头接常开按钮，标注常闭触头接常闭按钮。
