四 、绝缘电阻表的使用及注意事项

（1）用绝缘电阻表测量电气设备的绝缘电阻 绝缘电阻表由手摇直流发电机和磁电系流比计组成，测量时将手摇直流发电机的直流电压加在被测物上，测得的泄漏电流经流比计换算后将绝缘电阻值显示在表盘上。

使用绝缘电阻表测量时的接线如图4-4～图4-6所示。

使用绝缘电阻表时应注意以下几点：

1）绝缘电阻表的转速应由慢到快，转速不得时快时慢，当达到120ｒ/ｍｉｎ时则应保持稳定，转速稳定后，表盘上的指针方能稳定，表针的指示即为测得的绝缘电阻的阻值。使用时应水平放置。

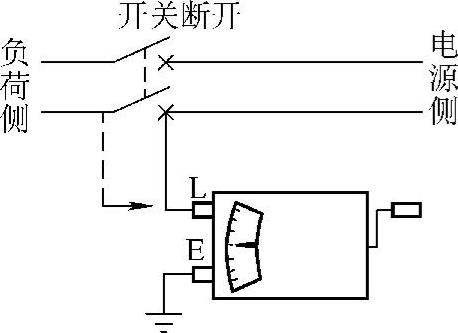

图4-4 用绝缘电阻表测量线路对地绝缘电阻

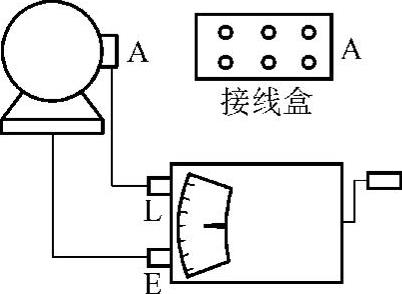

图4-5 用绝缘电阻表测量电机对地绝缘电阻

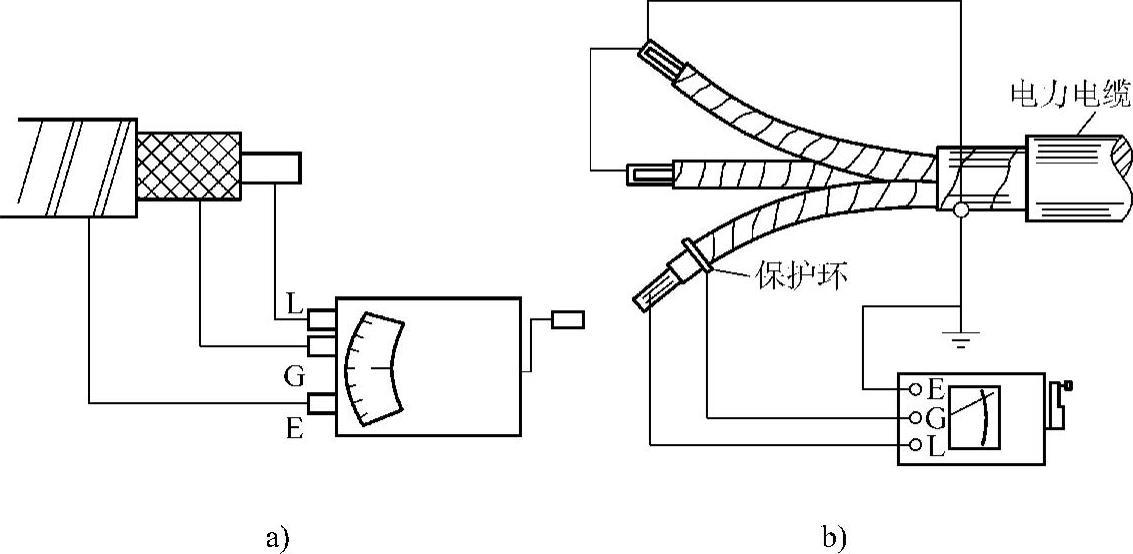

图4-6 用绝缘电阻表测量电缆绝缘电阻

ａ）线芯对外皮的接线 ｂ）消除表面泄漏的接线

2）根据被测对象的额定电压，选择不同电压的绝缘电阻表，见表4-2。

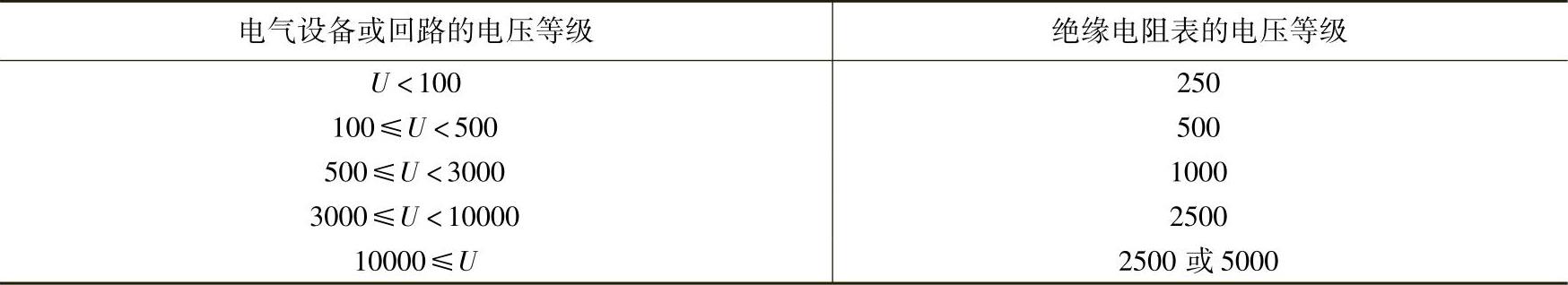

表4-2 绝缘电阻表的选择 （单位：Ｖ）

3）测量时使用的绝缘导线应为单根多股软导线，测量线不得扭结或搭接，且应悬空放置，与端钮的连接应紧密可靠，与设备或线路的连接一般应使用鱼嘴夹，以免引起测量误差。

4）测量前应使设备或线路断开电源，有仪表回路的要将仪表断开，然后进行放电。对于大型变压器、大型电动机等大型电感、电容性设备及线路，在其测量完毕后也应放电。放电时间一般为2～3ｍｉｎ，对于高压设备及线路，放电时间应加长。

5）使用绝缘电阻表前应对绝缘电阻表进行校验，当接线端为开路时，摇转绝缘电阻表，指针应在“∞”位，将Ｅ和Ｌ短接起来，缓慢摇动绝缘电阻表，指针应在“0”位。校验时，当指针指在“∞”或“0”位时，指针不应晃动。

6）测量过程中，指针指向“0”位时则说明被测绝缘已破坏，应停止摇动绝缘电阻表，以免由于短路而烧坏绝缘电阻表。测量过程中，当指针稳定在某一值时，即可在不大于30ｓ的时间内读数，读表时间最长不得超过1ｍｉｎ。

7）正在使用的设备通常应在刚停止运转时进行测量，以便使测量结果符合运行温度时的绝缘电阻。禁止在雷电时或在邻近有带高压导体的设备时进行测量。只有在设备不带电又不可能受其他电源感应而带电时才能进行测量。

8）绝缘电阻表量程的选用，一般低压电气设备可选用0～200ＭΩ量程的表，高压电气设备或电缆、线路可选用0～2000ＭΩ量程的表。刻度从1ＭΩ或2ＭΩ起始的绝缘电阻表不宜测量低压电气设备的绝缘电阻。

（2）用数字式绝缘电阻测试仪测量电气设备的绝缘电阻 数字式绝缘电阻测试仪由直流电池、晶体管振荡器、倍压整流、测量机构模-数转换和数显系统组成。数字式绝缘电阻测试仪使用时的接线同绝缘电阻表，输出直流电压用电键选择，一般有500Ｖ、1000Ｖ、2500Ｖ、5000Ｖ、10000Ｖ等，可根据表4-2选择不同的档位，使用很方便。使用时的注意事项同（1）中绝缘电阻表使用时的注意事项中的3）～8）。数字式绝缘电阻测试仪的使用应经常更换电池，不用时可将电池取出，安装电池前应测量电池的电压和电流，必须保证电池电压和电流处于完好额定状态。
