三 、导线与设备元件的连接方法

1.单股导线

单股导线可与设备、元件的端子直接连接，但铜线必须镀锡。端子为螺钉时，导线应弯成顺时针方向的直径与螺钉相应的圆环，直接用螺钉加垫片、弹簧垫圈压紧拧紧。端子为针孔接线柱时，可将导线直接插入针孔并拧紧螺钉，端子针孔较大且单股线不能充填满时，可插入同样多节裸线，以便拧紧。端子为瓦形垫片螺钉端子时，可将导线直接插入瓦形垫下，同时瓦形垫另侧插入同样一节裸线并拧紧螺钉，接两根导线时，可一侧一根。瓦形垫片螺钉端子不得将导线弯成Ｕ形卡入。上述螺钉拧紧时要适度，一般使弹簧垫圈压平即可，以防螺钉溢扣。上述接法如图2-14所示。

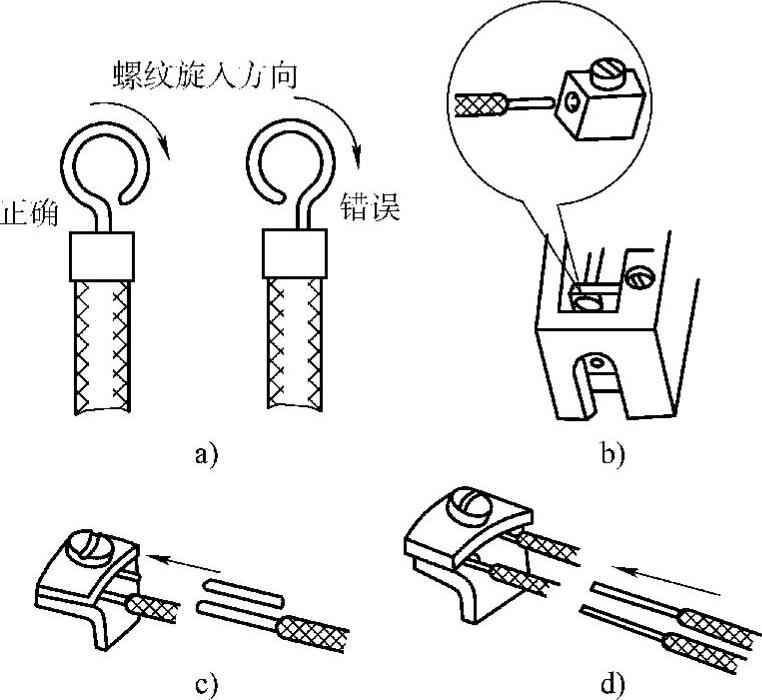

图2-14 单股导线与设备的连接

ａ）单股线芯端部的弯环方法 ｂ）单股线芯与针孔接线压接法 ｃ）瓦形垫片一个线头连接方法 ｄ）瓦形垫片两个线头连接方法

2.多股导线

多股导线与设备端子连接时，必须压接相应规格的线鼻子，铝导线使用的铜-铝过渡线鼻子、铜导线使用的铜线鼻子以及设备的铜端子接触面应镀锡处理。固定线鼻子的螺栓应平垫圈、弹簧垫圈齐全且为镀锌件，螺母拧至弹簧垫圈压平即可，以防溢扣。

维修作业时，如一时找不到合适的线鼻子，可按下述方法手工制作一个线鼻子，待找到成品线鼻子后再更换，如图2-15所示。

1）剥掉绝缘层，一般为200ｍｍ。

2）将导线撑直，铜线用砂纸打出金属光泽。

3）用其中一根导线在其根部绝缘剥切处紧紧缠绕10ｍｍ。

4）将导线从缠绕处均匀分为两部分。

5）用一比设备端子直径稍大一个规格的螺杆置于分开的根部，并把两部分弯成螺杆直径的半圆，把上部开口紧紧闭合。

6）用其一根导线将闭合口处紧紧缠绕10ｍｍ。

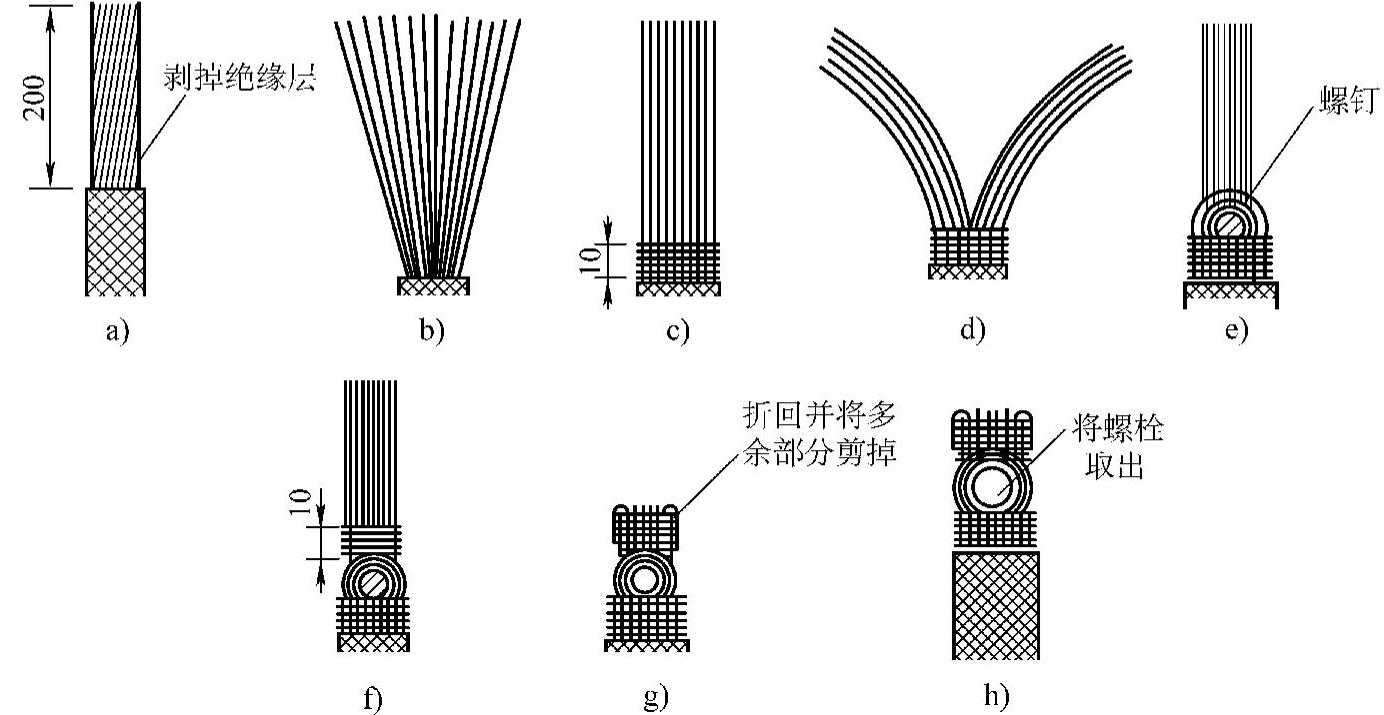

图2-15 50ｍｍ²以下手工线鼻子的制作

7）把和缠绕处相邻的导线一一折回并与缠绕圈掐紧，将多余部分剪掉。

8）套上相应的平垫圈和螺母将其压紧，或在台虎钳上将其压紧，铜线上焊剂蘸锡。

做好后试套入端子螺栓，用较大的垫片（将做成的线鼻子全压住即可）螺母将其拧紧即可。

3.多股软铜线与设备元件的连接

必须焊接线鼻子，一般锡钎焊即可。2.5ｍｍ²及以下的软铜线可镀锡后按图2-14直接与设备元件的端子连接。

导线的连接、导线与设备元件的连接最根本的一条就是必须紧密可靠并能承受一定的拉力，在一个检修周期内，不得因载流或在允许过电流的条件下发热、松动、断裂、生锈腐蚀或发生其他不妥，这是每个初学者必须做到的。
