一 、导线连接的总体要求

1）导线的连接必须符合电气装置安装工程施工及验收规范的要求，标准号ＧＢ 50303—2002、ＧＢ 50173—1992。当无特殊要求或规定时，导线的芯线应采用焊接、压板压接或套管连接；低压系统、电流较小时，可采用绞接、缠绕连接。

2）熔焊连接的焊缝不应有凹陷、夹渣、断股、裂纹及根部未焊合的缺陷。焊缝的外形尺寸应符合焊接工艺要求，焊接后应清除残余焊剂和焊渣。

3）锡钎焊连接的焊缝应饱满，表面光滑；焊剂应无腐蚀性，焊后应清除残余焊剂。

4）压板或其他专用夹具，应与导线线芯规格相匹配；紧固件应拧紧到位，防松装置齐全。

5）套管连接器件和压模等应与导线线芯相匹配；压接深度、压口数量、压接长度应符合表2-1（对应于图2-1）的要求。

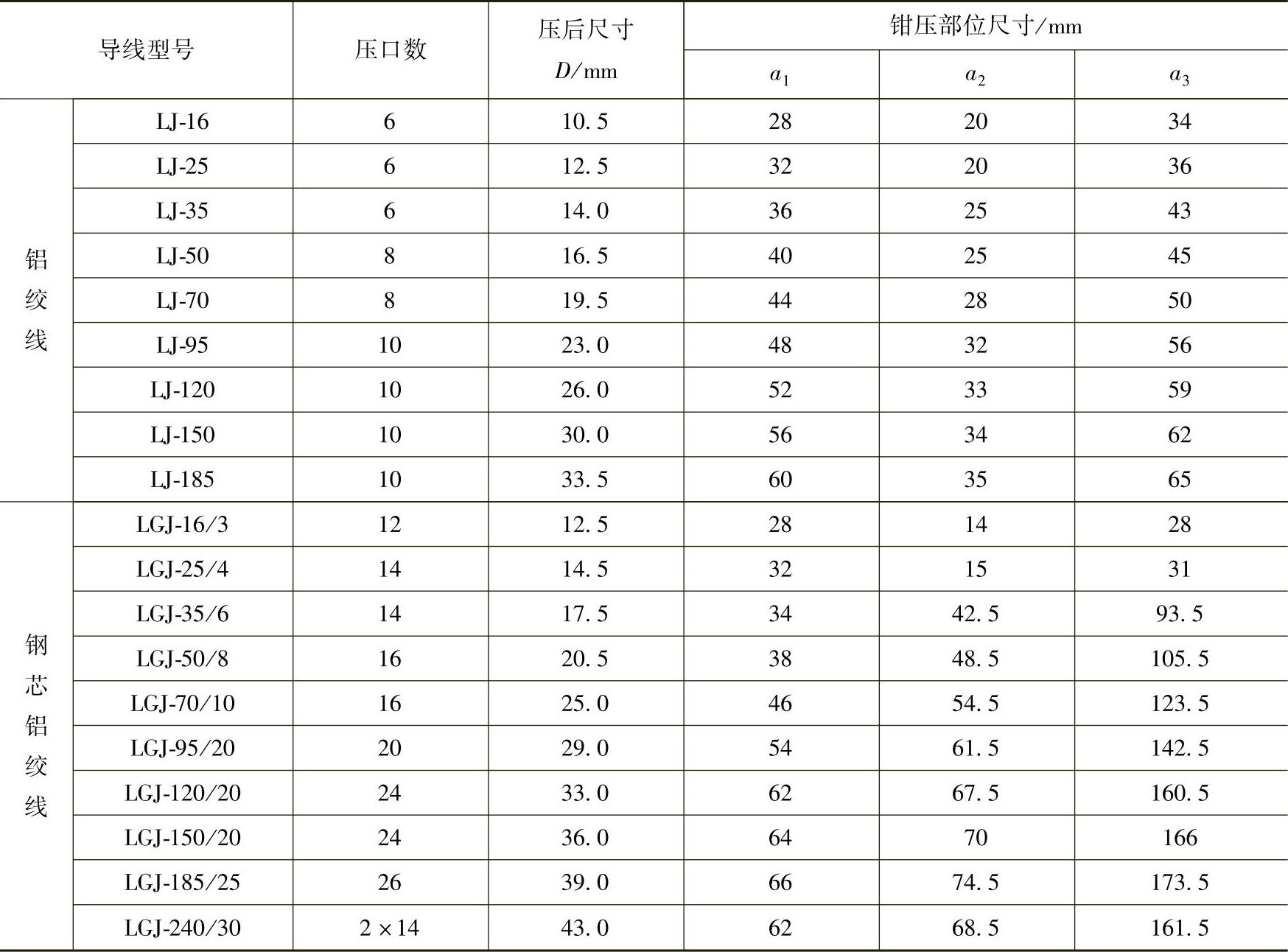

表2-1 钳压压口数及压后尺寸

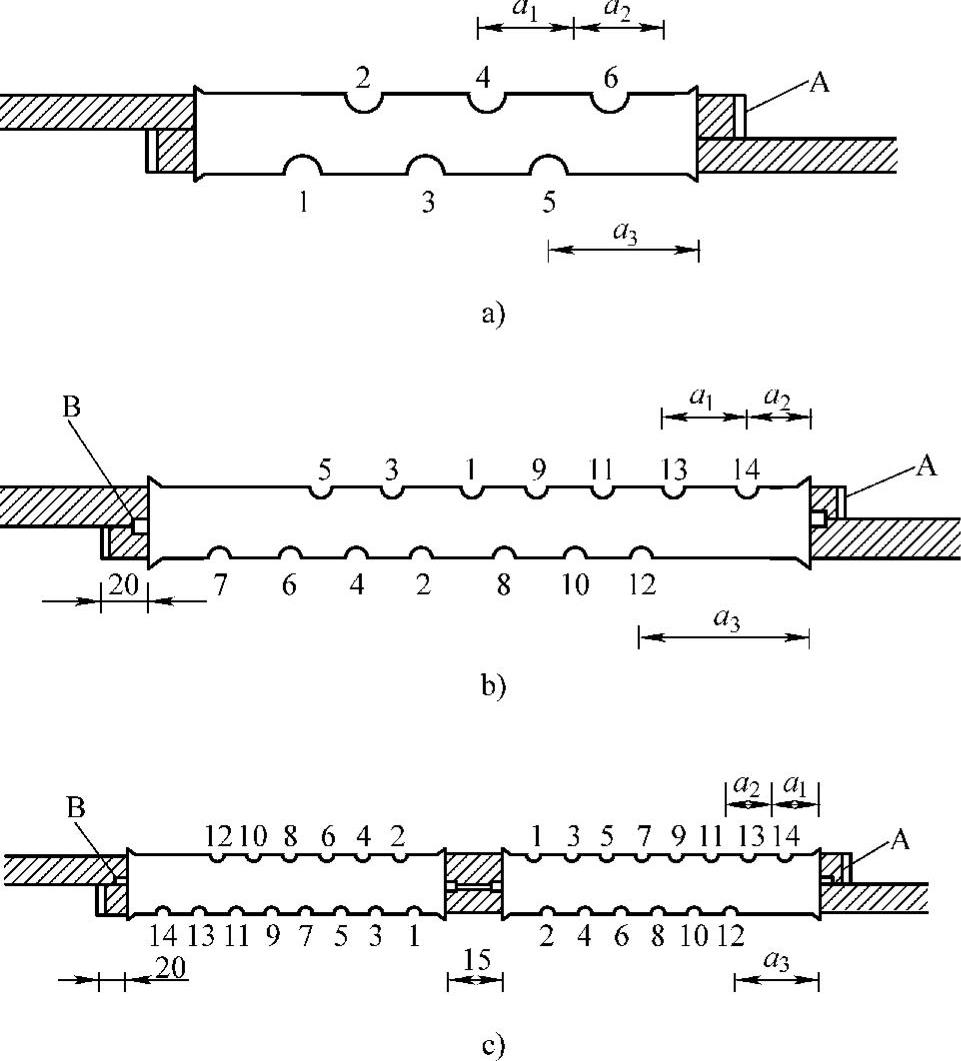

图2-1 钳压管连接图

ａ）ＬＪ-35铝绞线 ｂ）ＬＧＪ-35钢芯铝绞线 ｃ）ＬＧＪ-240钢芯铝绞线 1、2、3……表示压接操作顺序 Ａ—绑线 Ｂ—垫片

6）剖切导线绝缘层时，不得损伤线芯；线芯连接后，绝缘带应包缠均匀紧密，其绝缘强度不应低于导线原绝缘强度。在接线端子的根部与导线绝缘层间的空隙处，应用绝缘带包缠严密。

凡包扎绝缘的接头，相线与相线、相线与零线间应错开一定距离，以免发生相线与相线、相线与零线间的短路。

7）在配线的分支线连接处和架空线的分支线连接处，干线不应受到支线的横向拉力。

8）架空线路中，不同材质、不同规格、不同绞制方向的导线严禁在档内连接。其他部位及低压配电线路中不同材质的导线不得直接连接，必须由过渡元件完成。

9）10ｋＶ及以下架空线路的导线当采用缠绕法连接时，连接部位的线股应缠绕良好、紧密，不应有断股、松股等缺陷。

10）采用接续管连接的导线，连接后的握着力与原导线的保持计算拉断力比，接续管不小于95％，螺栓式耐张线夹不小于90％，缠绕法不小于80％。

11）任何形式的连接方法，导线连接后的电阻不得大于与所接线长度相同导线的电阻。

12）导线与设备、元件、器具的连接应符合下列要求：

① 截面积为10ｍｍ²及以下的单股铜芯线、单股铝芯线可直接与设备、元件、器具的端子连接，其中铜芯线应先搪锡再连接。

② 截面积为2.5ｍｍ²及以下的多股铜芯线的线芯应先拧紧且搪锡或压接端子后再与设备、元件、器具的端子连接。

③ 多股铝芯线和截面积大于2.5ｍｍ²的多股铜芯线的终端，除设备自带插接式端子外，应焊接或压接端子后，再与设备、元件、器具的端子连接。

13）铜质导线采用绞接或缠绕接法时，必须先经搪锡或镀锡处理后再连接，连接后再进行蘸锡处理。其中单股与单股、单股与软铜线的连接可先进行除去氧化膜的处理，连接后再蘸锡。

14）以任何形式连接后，都应把毛刺或不妥处修理合适并符合要求。
