1.11.5.1 一、光电式转矩传感器

一、光电式转矩传感器

光电式转矩传感器是利用光电转换原理制成的，它具有很高的精确度和可靠性，其工作原理示意图如图9-31所示。光线从光源S沿平行轴线方向射出，通过横置于当中的一对挡片槽缝，到达光电转换器D。由此可见，光电转换器D所接收到的光线强度是由槽缝重叠的程度所决定的。两槽缝挡片之间用弹性连接，当施以扭力时，挡片1与挡片2重叠，转矩越小，重叠越少，从槽缝通过的光线越多，而光电转换器输出的电压越高，反之，则电压越低。当电压输入给ECU后，就可实现对转矩的自动控制。

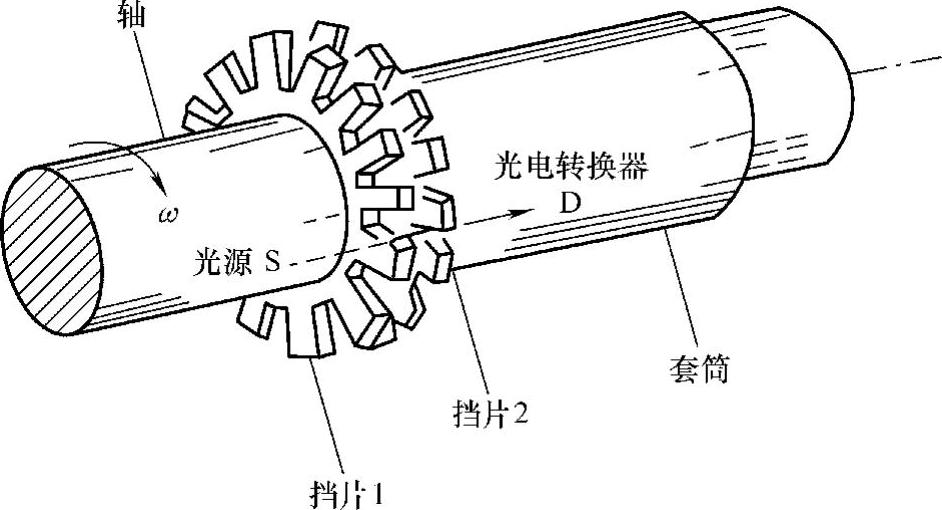

图9-31 光电式转矩传感器的工作原理
