HV蓄电池组电流传感器安装在HV蓄电池正极电缆侧的蓄电池电流传感器，如图9-28所示。它检测电流流入和流出HV蓄电池的电流值。

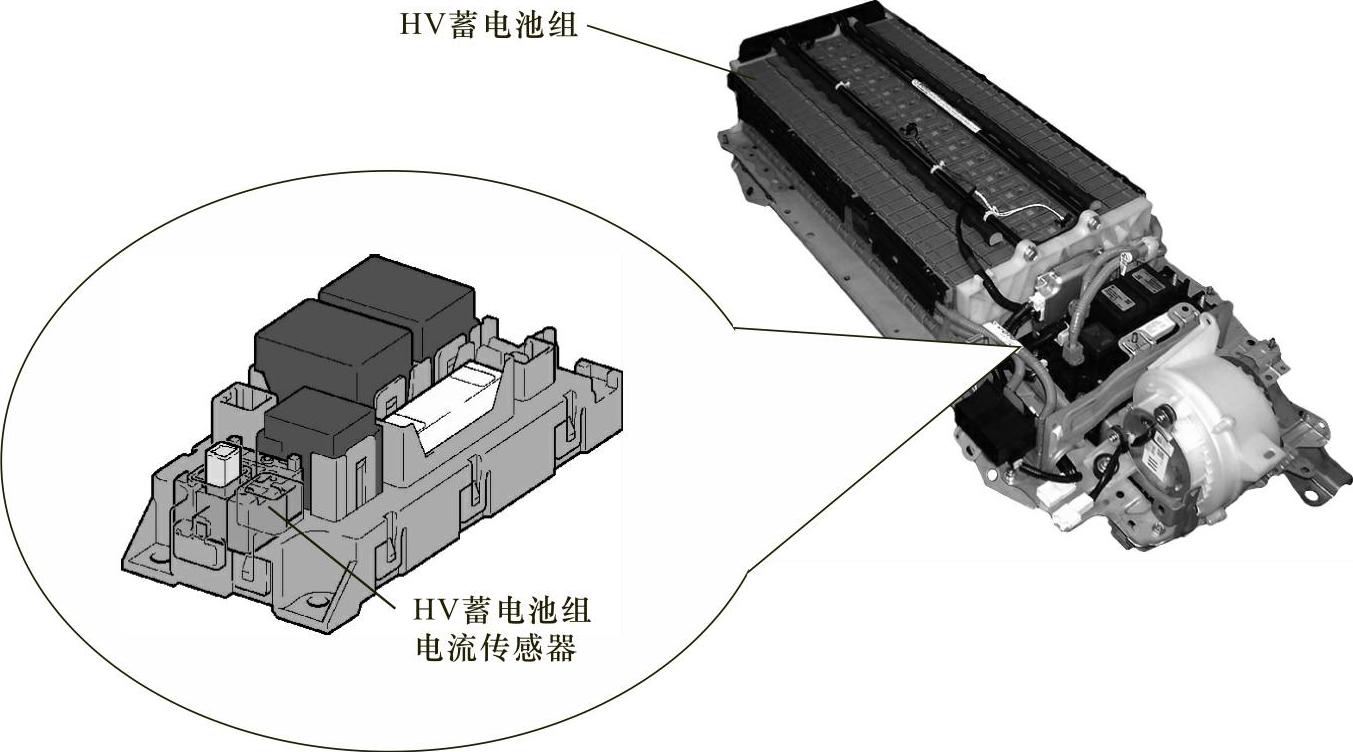

图9-28 HV蓄电池组电流传感器的安装位置

HV蓄电池组电流传感器与蓄电池智能控制单元连接电路如图9-29所示。蓄电池智能单元接收0和5V之间的电压，此电压与电缆的电流流量成比例，电流传感器输出特性曲线如图9-30所示。该电压从蓄电池电流传感器进入端子IB。蓄电池电流传感器输出电压低于2.5V表示HV蓄电池正在放电，电压高于2.5V表示HV蓄电池正在充电。

根据从蓄电池电流传感器输入到蓄电池智能单元端子IB的信号，混合动力车辆控制ECU确定由HV蓄电池接收的充电量或放电量的电流。根据累计的电流值，混合动力车辆控制ECU也计算HV蓄电池的SOC（充电状态）。

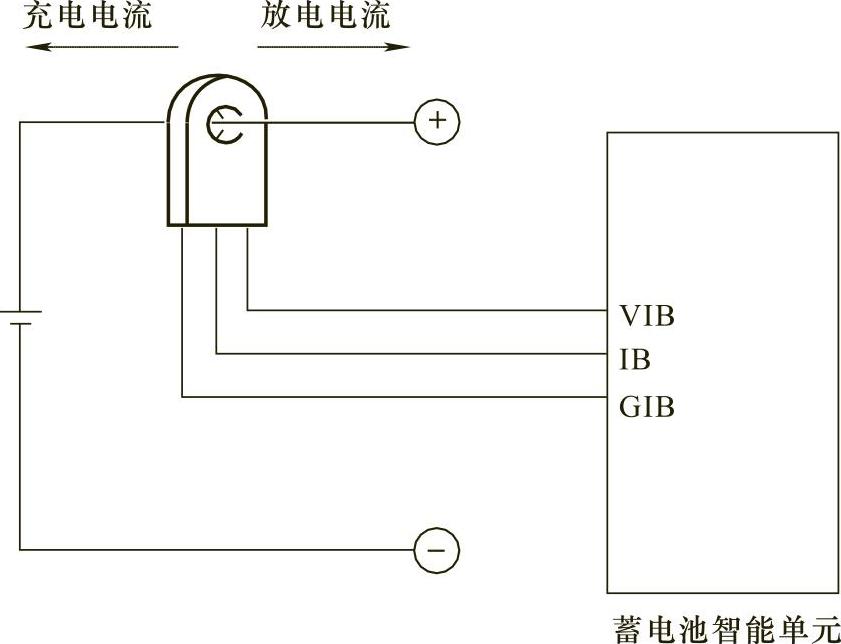

图9-29 HV蓄电池组电流传感器

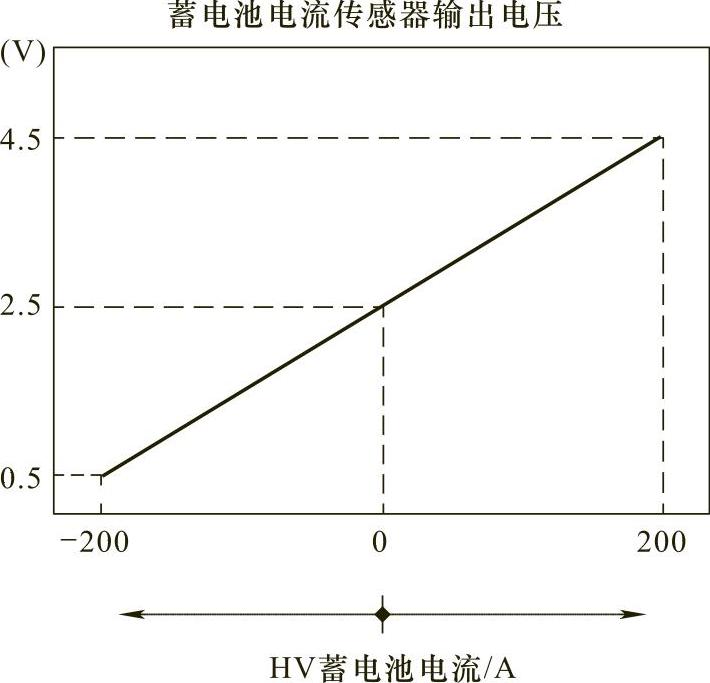

图9-30 电流传感器输出特性曲线

你学会了吗？

1.晶体管式电流传感器的电路怎样连接，是如何工作的？

2.集成电路式灯泡断丝电流传感器有什么作用，电路怎样连接，是如何工作的？

3.舌簧开关式电流传感器有什么作用，电路怎样连接，是如何工作的？

4.电阻-集成电路式电流传感器有什么作用，电路怎样连接，是如何工作的？

5.HV蓄电池组电流传感器有什么作用，电路怎样连接，是如何工作的？
