电阻-集成电路式电流传感器用于检测尾灯、牌照灯、制动灯及前照灯是否断丝。当出现断丝时，传感器接通电路，点亮报警灯通知驾驶人。

电阻-集成电路式电流传感器检测灯泡断丝的电路原理如图9-27所示。电路内部有比较放大器IC1，这是专门用于检测断丝的集成电路，C点处有基准电压形成。在正常情况下，电流检测电阻R₁上的电流要大于基准电流，A点电压低于基准电压，比较放大器IC1的输出为0，晶体管T截止，报警灯不亮。

当有灯泡出现断丝时，电阻R₁上的电流减少，A点电位升高并高于基准电压，这时，比较放大器IC1的输出为1，晶体管T的基极中有电流通过，T导通，报警灯点亮，向驾驶人发出故障警告。

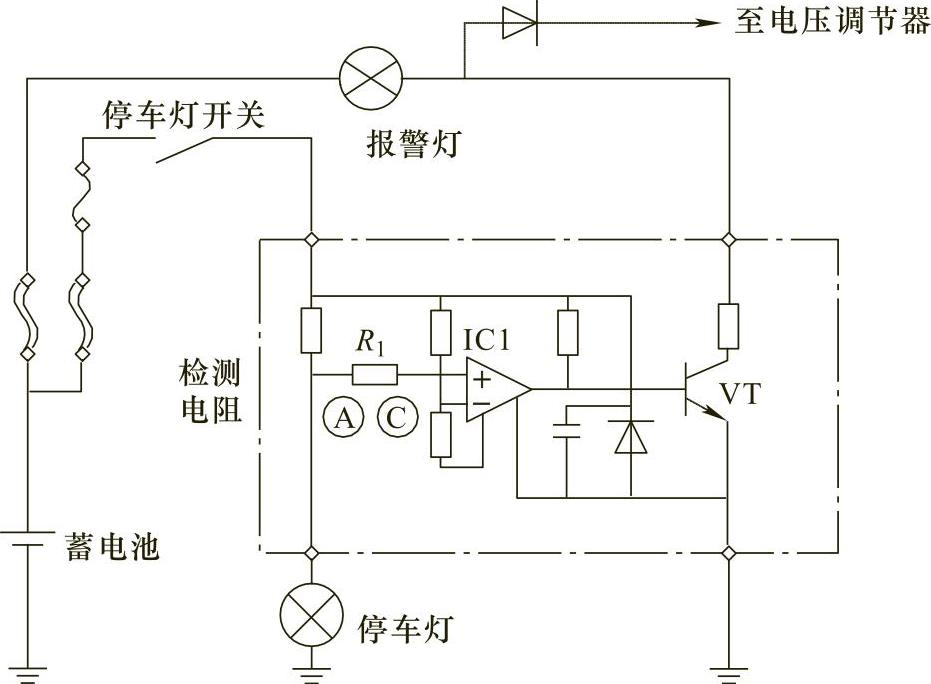

图9-27 灯泡断丝检测电路
