舌簧开关式电流传感器广泛用在汽车照明系统中，主要用于检测制动灯、尾灯、牌照灯及制动灯的灯丝是否有断开的，如果有1个或1个以上的灯泡断丝时，报警灯点亮。它的外形与结构如图9-25所示。

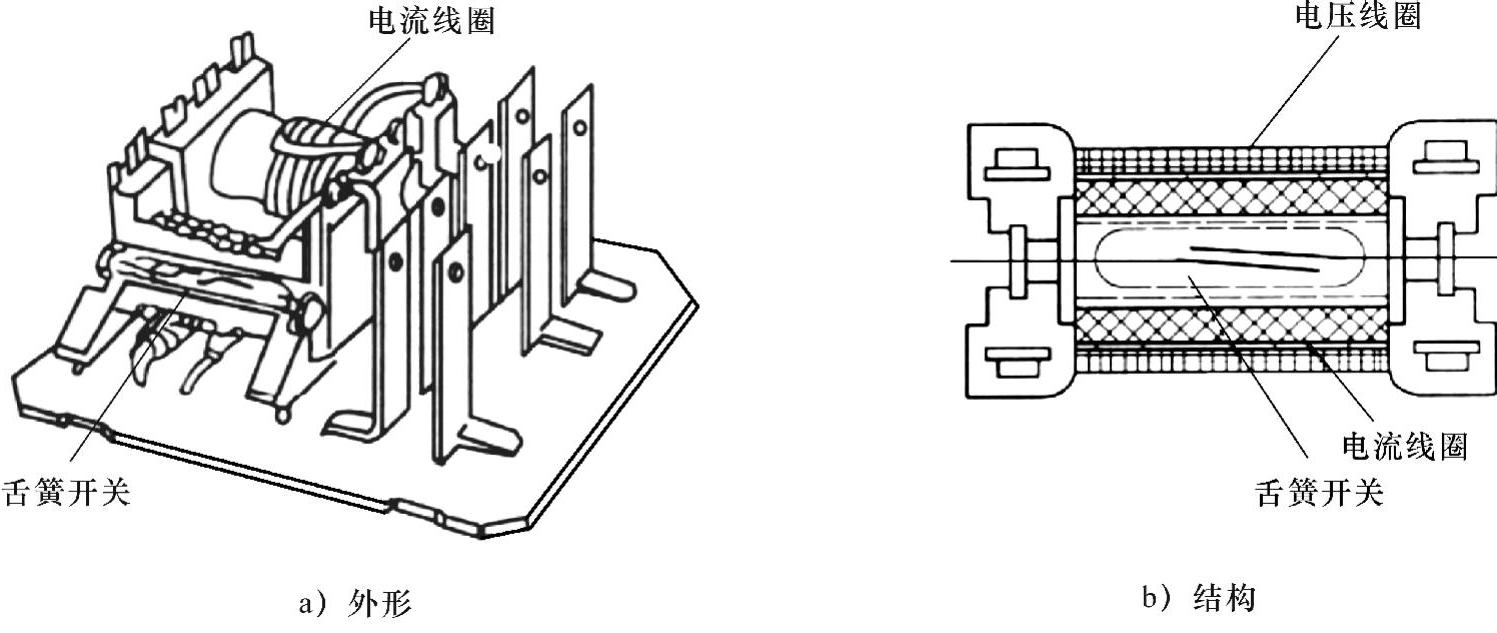

图9-25 舌簧开关式电流传感器的外形与结构

舌簧开关式电流传感器广泛用在汽车照明系统中，主要用于检测制动灯、尾灯、牌照灯及制动灯的灯丝是否有断开的，如果有1个或1个以上的灯泡断丝时，报警灯点亮。它的外形与结构如图9-25所示。

舌簧开关式电流传感器在其电流线圈的外面绕有电压补偿线圈，它的作用是防止电压的变化引起传感器的误动作。在骨架的中间设置有舌簧开关。

舌簧开关式电流传感器的电路如图9-26所示，当灯泡控制开关闭合时，若灯泡全部工作正常，电流线圈中有额定电流流过，这时在线圈产生的磁力的作用下，舌簧开关闭合，如果有灯泡断丝，相应的电流线圈中的电流减少，磁力减弱，使舌簧开关断开，同时报警灯点亮对驾驶人发出警报提醒。

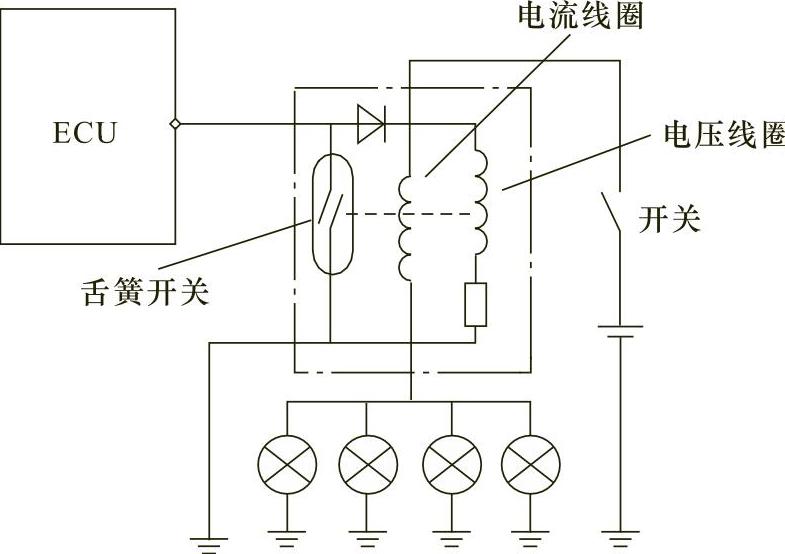

图9-26 舌簧开关式电流传感器的电路
