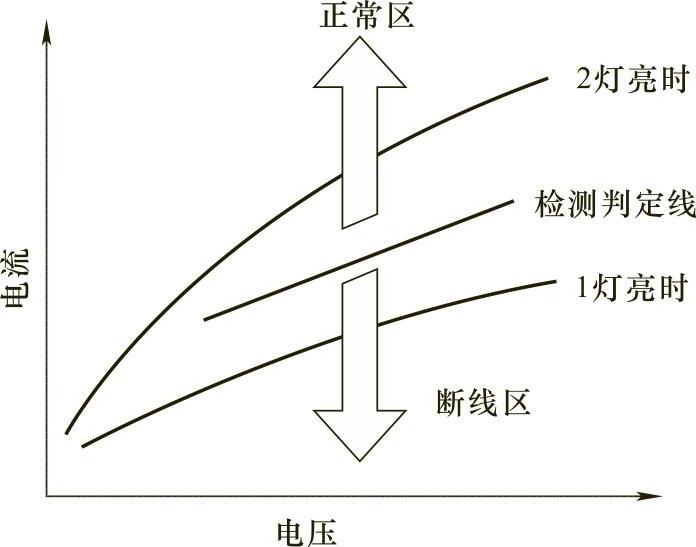

图9-22 电流传感器的特性曲线

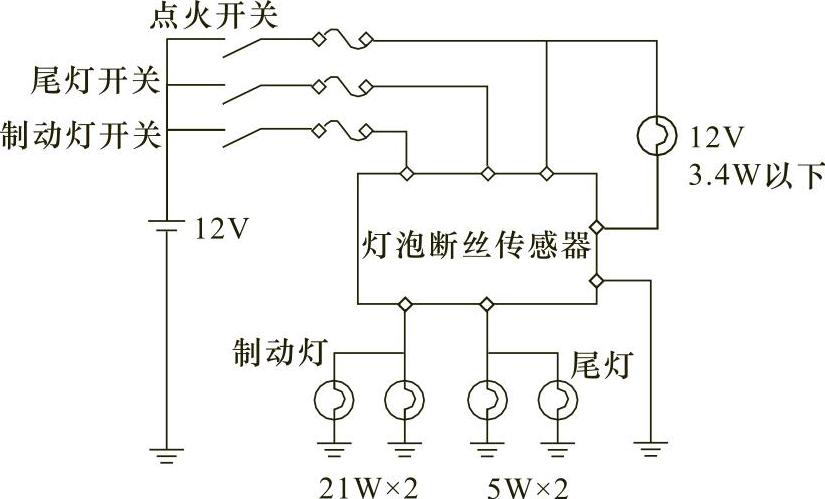

图9-23 灯泡断丝检测系统电路

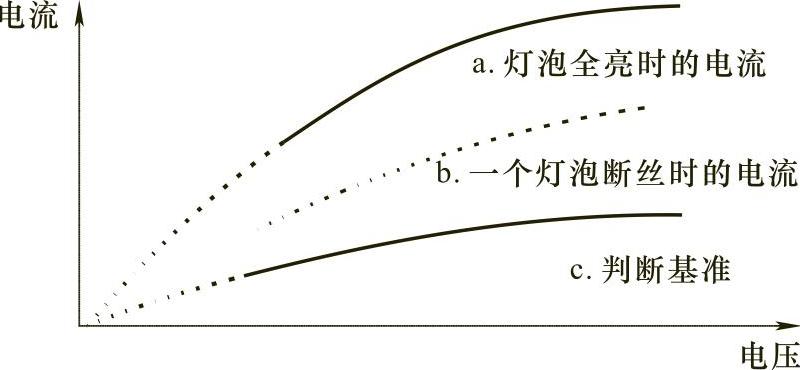

图9-24 集成电路式灯泡断丝检测传感器的特性

集成电路式灯泡断丝电流传感器用于检测前照灯、尾灯、制动灯、牌照灯的灯丝状况，它可以检测出灯泡全部点亮时的电流与1个灯泡灯丝断开时的电流变化量，然后，将断丝或功率不足的信息通过点亮报警灯方式向驾驶人报警，该报警系统电路如图9-23所示。

集成电路式（IC）灯泡断丝检测传感器是利用IC比较器进行检测的，其特性可用图9-24 说明，在图中c设定在灯全亮时的电流特性a与1个灯断丝电流特性b的变化范围之间，由此可以检测出灯泡有无断丝。
