晶体管式电流传感器电路图如图9-20所示，它内部设有检测电流用电阻。使负荷电流通过该电阻，并运用运算放大器（OP比较电路）将其电压降值与基准电压进行比较，当电流检测电阻的电压降低于基准电压时，比较器的输出电流点亮报警灯。

图9-21所示是晶体管式电流传感器检测制动灯灯丝断开的工作原理。在车上使用2～4个灯的电路中，当有1个或1个以上灯丝断线或总功率不足时，可以使报警灯点亮。

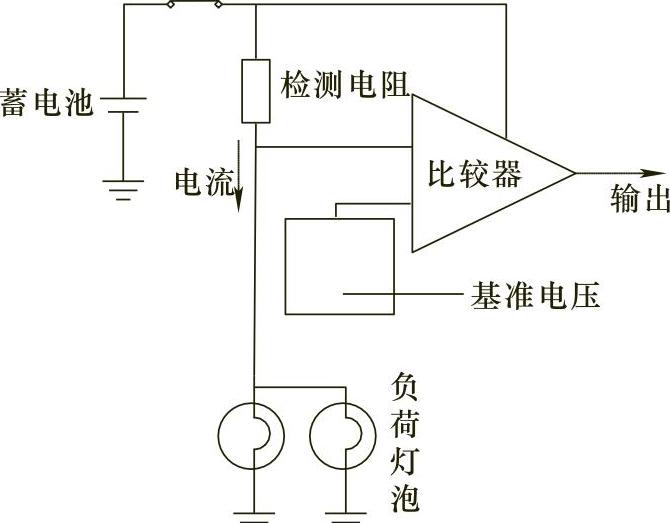

图9-20 晶体管式电流传感器电路

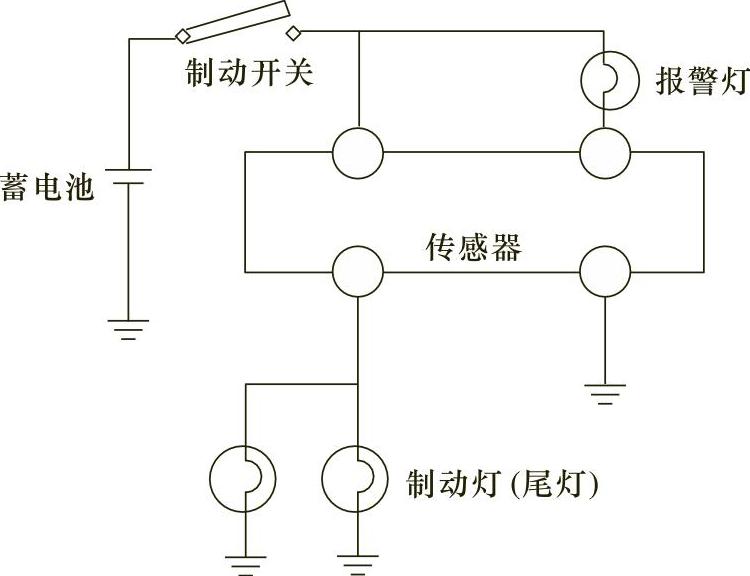

图9-21 制动灯灯丝断开检测系统电路

电流传感器具有适应灯泡电流的电压补偿特性，其特性曲线如图9-22所示。
