1.11.3.2 二、结露传感器

二、结露传感器

1.作用

结露传感器用于检测车窗结露，当处于结露状态时，传感器使汽车空调以除霜方式工作，从而保持车内乘员的良好视野。

2.结构与工作原理

在接近结露状态的湿度区域，厚膜状陶瓷半导体的电阻值将急剧地变化，结露传感器就是利用这一原理制成的。

结露传感器内部由电极、感湿膜、热敏电阻及铝基板组成，其结构及特性如图9-15所示。在高湿度情况下，传感器把湿度转换成电阻值的变化并对湿度进行测定，测试精度高，响应特性好。

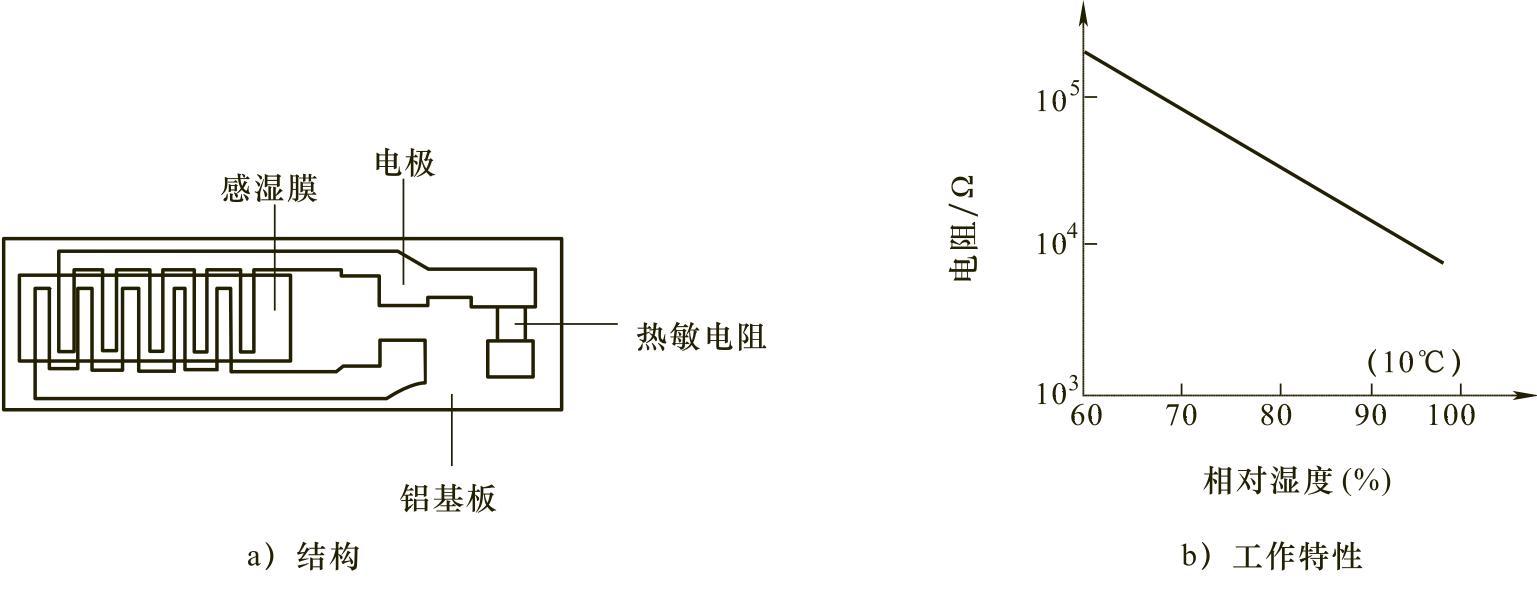

图9-15 结露传感器的结构与特性
