1.作用

热敏电阻式湿度传感器用于汽车风窗玻璃的防霜和车内相对湿度的检测。

2.结构与工作原理

热敏电阻式湿度传感器装有由金属氧化物系列陶瓷材料制成的多孔烧结体，传感器利用烧结体表面对水分的吸附作用来工作的。当烧结体吸附了水分子时，其电阻值就会发生变化。据此就可以检测出车内湿度的变化，其结构与工作特性如图9-14所示。从曲线图中可以看出，当湿度增加时，传感器的电阻值减少，当相对湿度从0%变化到100%时，传感器的电阻值有数千倍变化。这种传感器的电阻值随温度变化而变化，所以给湿度传感器再配以温度补偿热电阻后，才能提高测试精度。

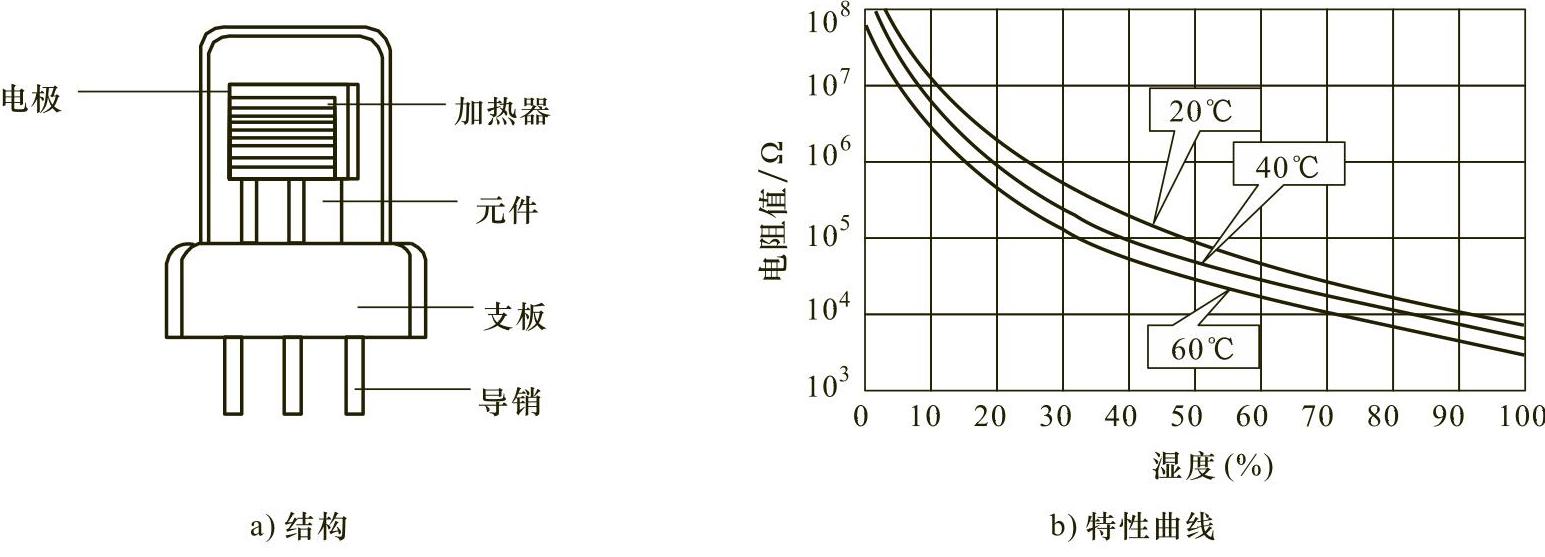

图9-14 湿度传感器的结构与特性曲线

3.检测

可用欧姆表来测量湿度传感器的电阻值大小。当湿度变化时，电阻值应当改变，相对湿度越大，电阻值越小；相反，其电阻值越大。否则应更换湿度传感器。
