1.结构

光电式雨滴传感器由2个可以发出红外线的发光二极管（LED）、1个可以接收红外线的光电二极管、1个透镜和雨滴传感器胶带组成，其结构如图9-12所示。

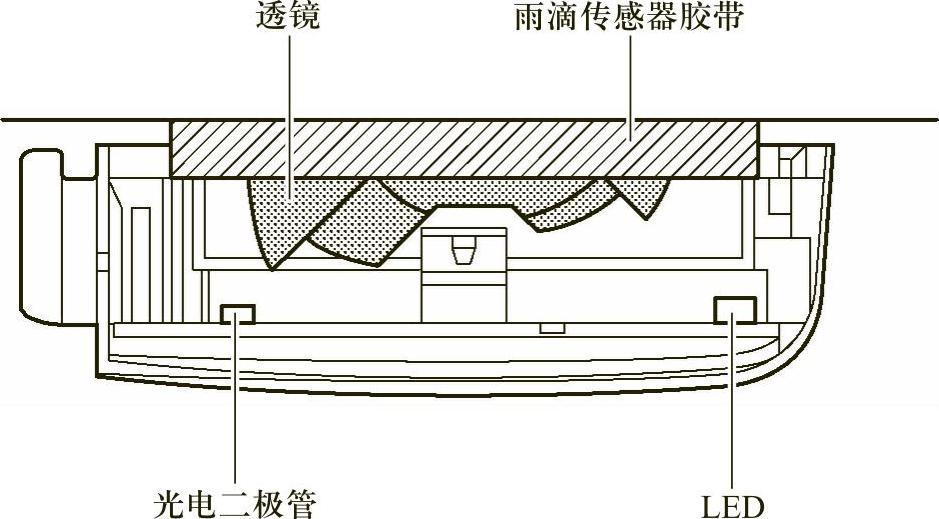

图9-12 光电式雨滴传感器的结构

2.工作原理

光电式雨滴传感器的工作原理如图9-13所示。

如果检测区域内没有出现雨滴，则LED发出的红外线全部被风窗玻璃反射并被光电二极管接收，如图9-13a所示。

如果检测区域内有雨滴，由于折射率发生变化，会有部分红外线通过雨滴穿透风窗玻璃，从而减少了光电二极管接收到的红外线量，如图9-13b所示。减少量用于检测雨滴量。因此，为了以最佳刮水定时操作刮水器，该功能控制间歇、低速和高速刮水器操作。

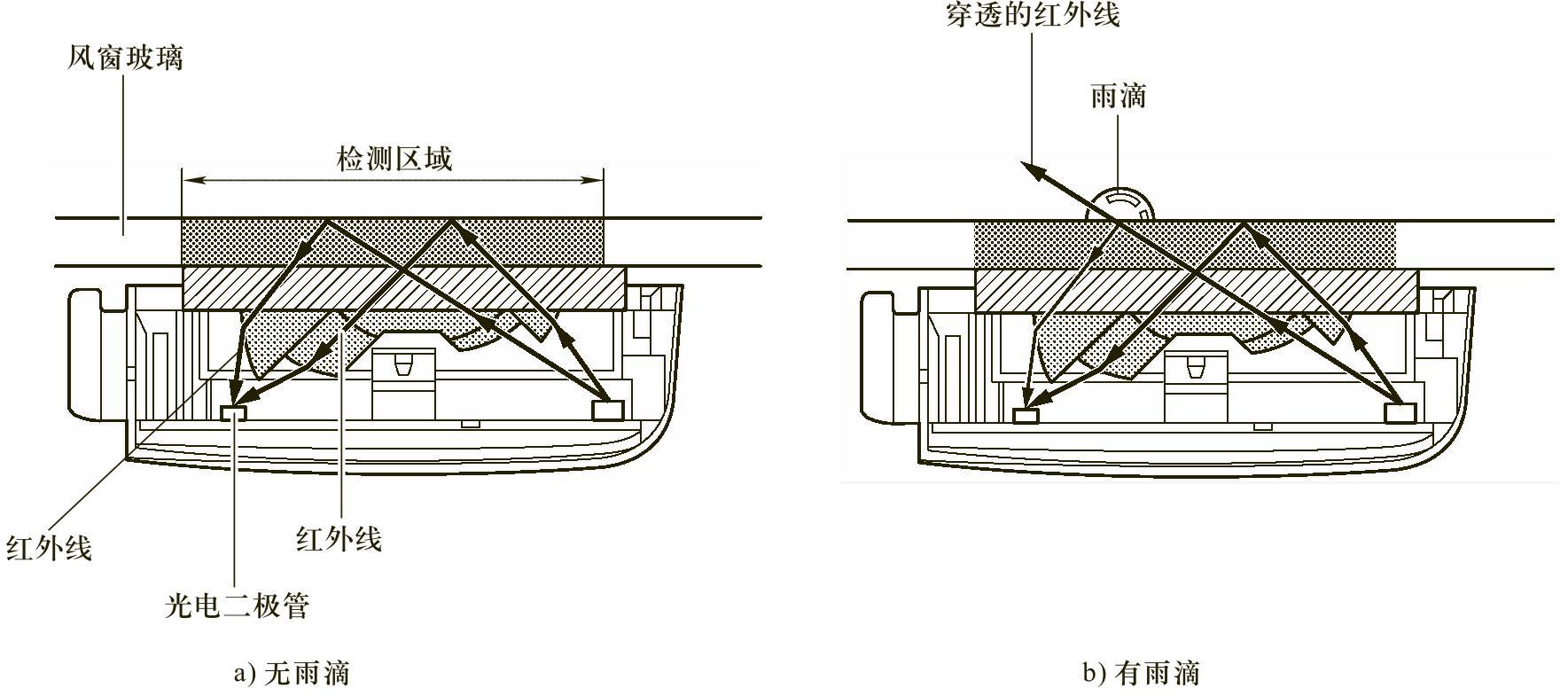

图9-13 光电式雨滴传感器的工作原理

你学会了吗？

1.雨滴传感器有哪几种？

2.压电式雨滴传感器由什么组成，是怎样工作的？

3.光电式雨滴传感器由什么组成，是怎样工作的？
