1.结构

压电式雨滴传感器由振动板、压电元件、放大器、壳体及阻尼橡胶构成，如图9-9所示。

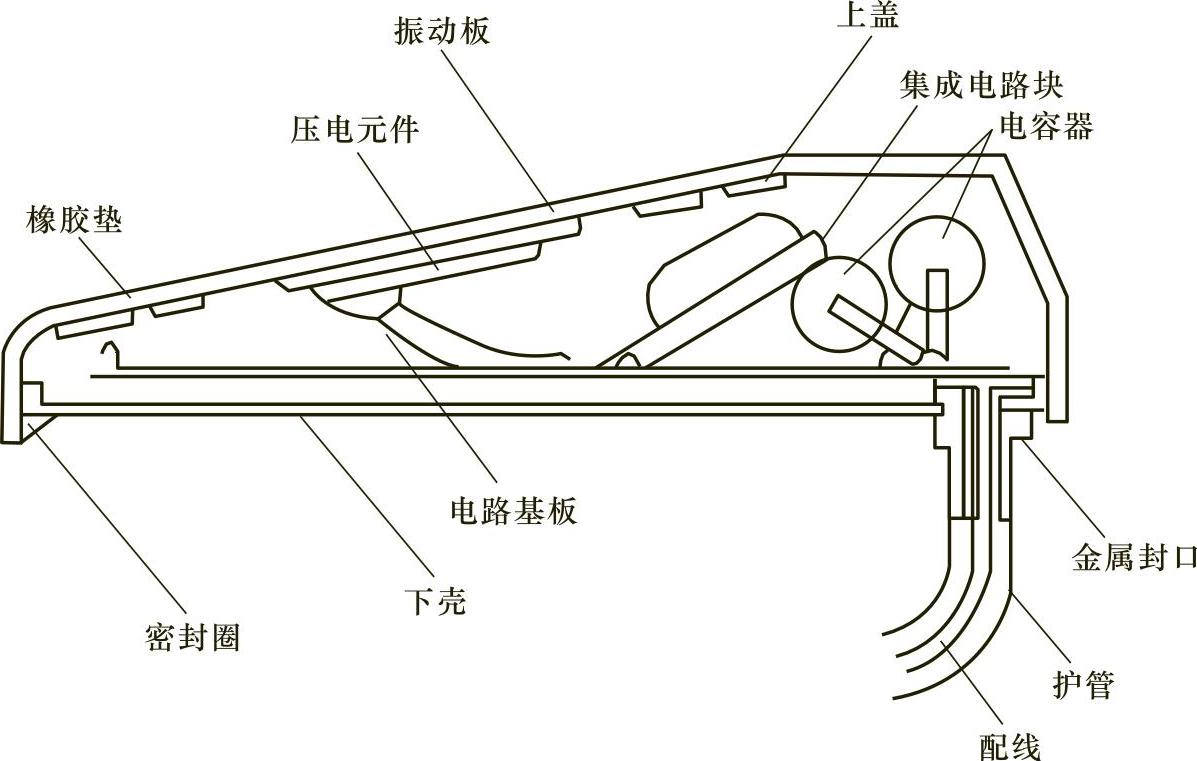

图9-9 雨滴传感器的结构

2.工作原理

振动板的功用是接收雨滴冲击的能量，按自身固有的振动频率进行弯曲振动，并将振动传递给内侧压电元件，压电元件把从振动板传递来的变形转换成电压信号。雨滴检测用传感器上的压电元件的结构如图9-10所示，它是在烧结钛酸钡陶瓷片两侧加真空镀膜电极制成的，当压电元件上出现机械变形时，在两侧的电极上就会产生电压，如图9-11所示。因此，当雨滴落到振动板上时，压电元件上就会产生电压，电压大小与加到振动板上的雨滴能量成正比，一般为0.5～300mV。放大电路将压电元件上产生的电压信号放大后再输入到刮水器放大器中。

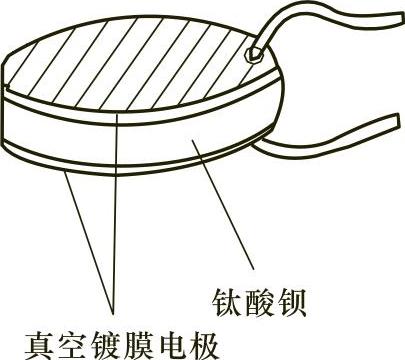

图9-10 压电元件的结构

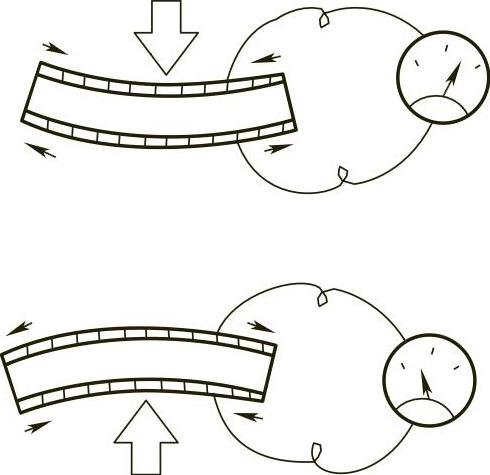

图9-11 压电元件的工作原理
