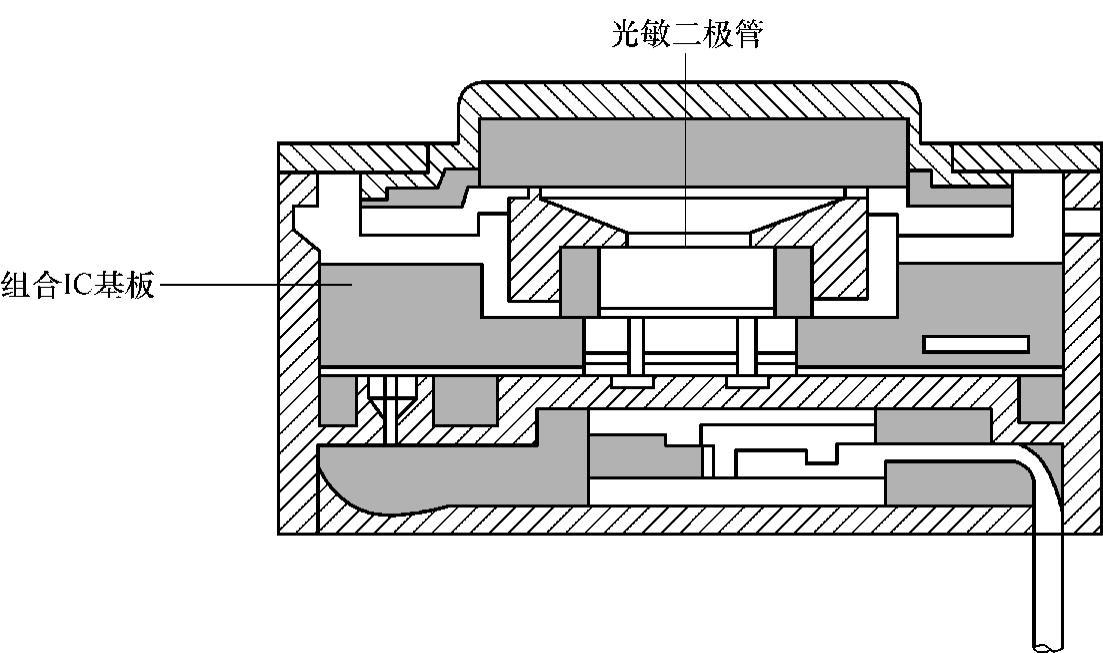

自动控制器用光量传感器的结构如图9-6所示，它把自动控制继电器作为混合集成电路的基片和传感器形成一个整体。

图9-6 自动控制器用光量传感器的结构

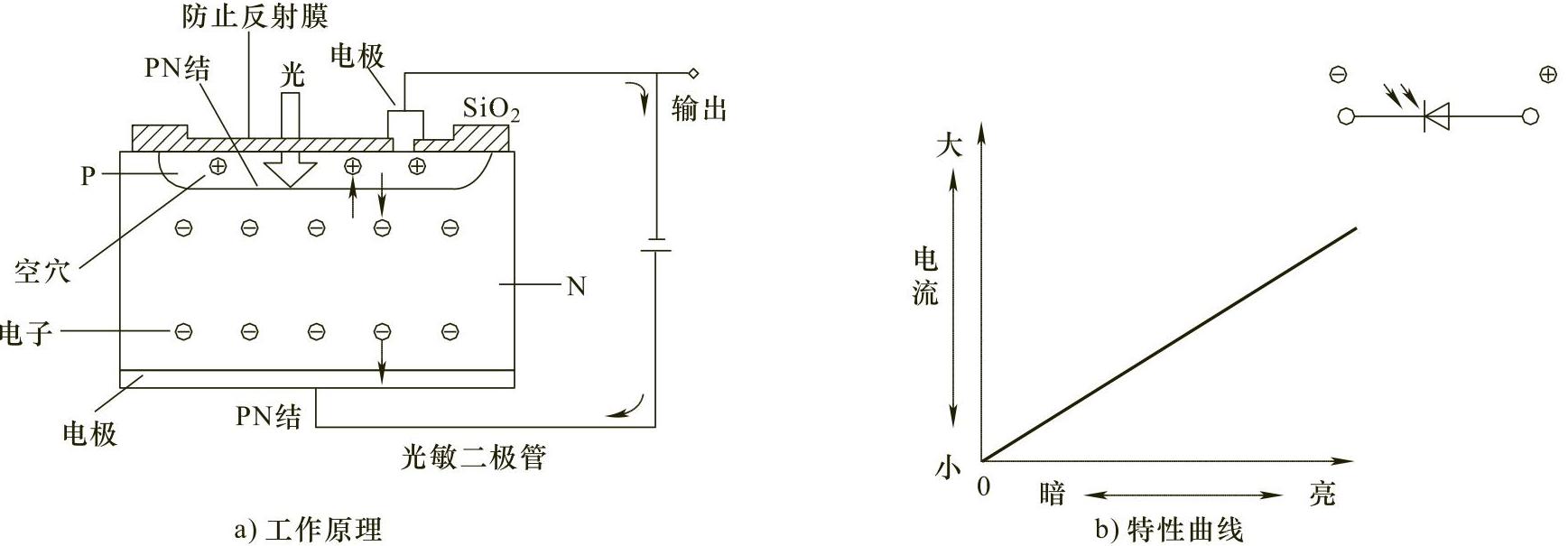

光量传感器上的光敏二极管的工作原理如图9-7a所示，PN结上有光照射时，PN结吸收光能产生大量的电子和空穴，P型半导体上产生的电子向N型半导体中移动，N型半导体上产生的空穴向P型半导体上移动。所以，当把半导体分别装上电极并从外部短路时，从P侧电极到N侧电极有光电流通过，光敏二极管就是利用这种现象制作的；光敏二极管中的电流与照射到元件上的光量成正比，如图9-7b所示。

图9-7 光量传感器上光敏二极管的工作原理及特性曲线

灯光自动控制器可以自动地点亮和熄灭前照灯、尾灯，灯光自动控制器主要由光量传感器、尾灯继电器和前照灯继电器等组成。灯光自动控制逻辑电路如图9-8所示，该系统在进行自动控制时的工作状况如表9-2所示。

图9-8 灯光自动控制逻辑电路

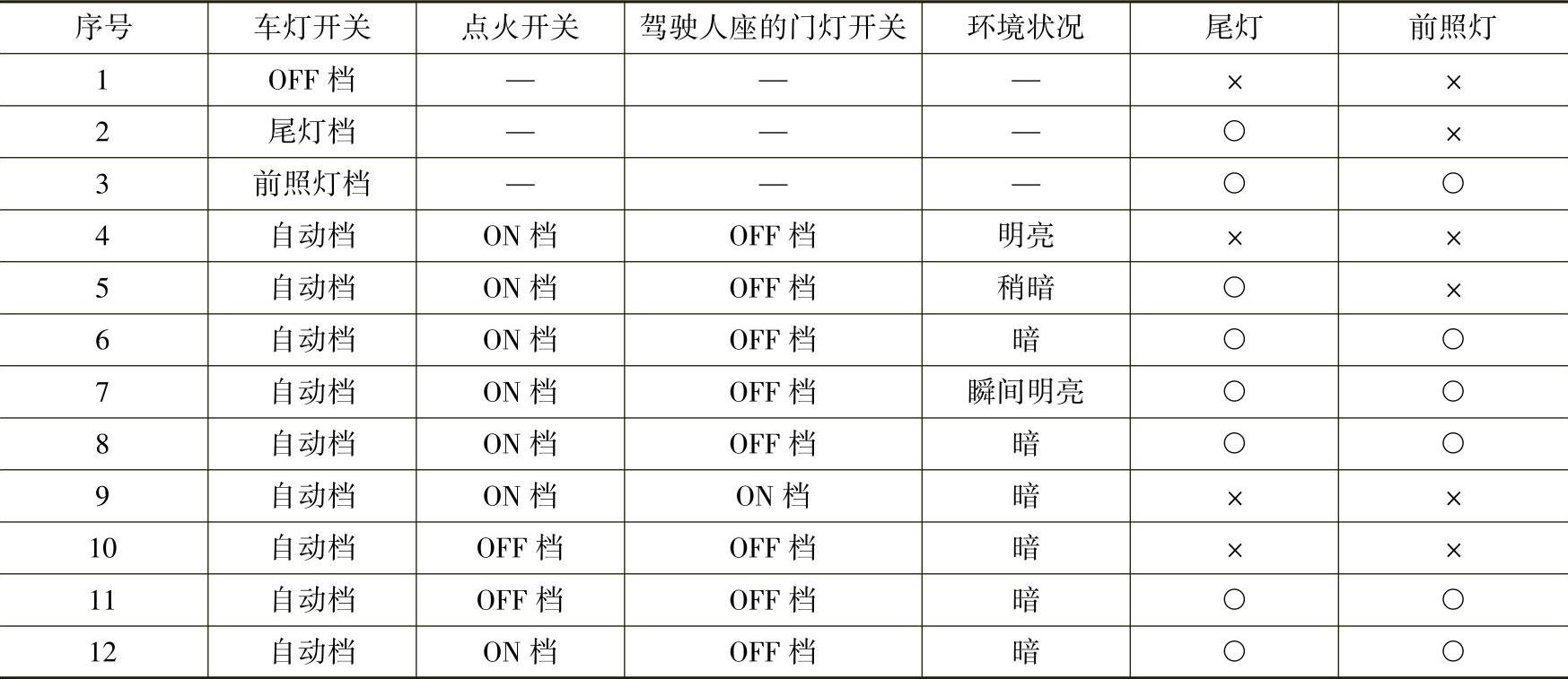

表9-2 灯光自动控制器的部件工作状况

注：○灯亮；×灯灭。

你学会了吗？

1.日照传感器安装在哪里，由什么组成是怎样工作的？

2.光电式光照传感器由什么组成是怎样工作的？

3.自动控制器用光量传感器由什么组成是怎样工作的？
