光电式光照传感器可以把周围亮度的变化转换成元件电阻值的变化。这种特性可以用在车上各种灯具亮灯、熄灯的自动控制装置即灯光控制器中。

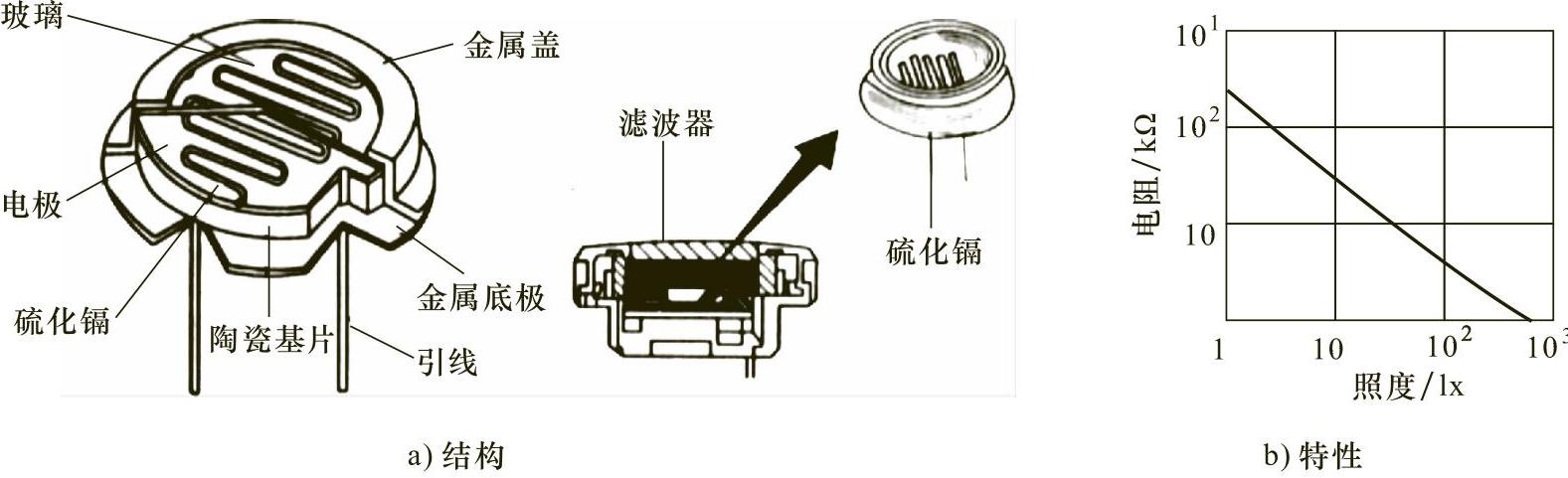

光电式光量传感器是由半导体元件硫化锡做成的，其结构如图9-3a所示。在该传感器中，光电元件硫化镉为多晶硅结构，在传感器中把硫化镉作成曲线形状，目的是增大与电极的接触面积，从而提高该传感器的光电元件硫化镉的特性，如图9-3b所示。它的特性是，当周围较暗时，其电阻值变大；而当周围较亮时，它的电阻值又会变小。

图9-3 光电式光照传感器的结构及特性

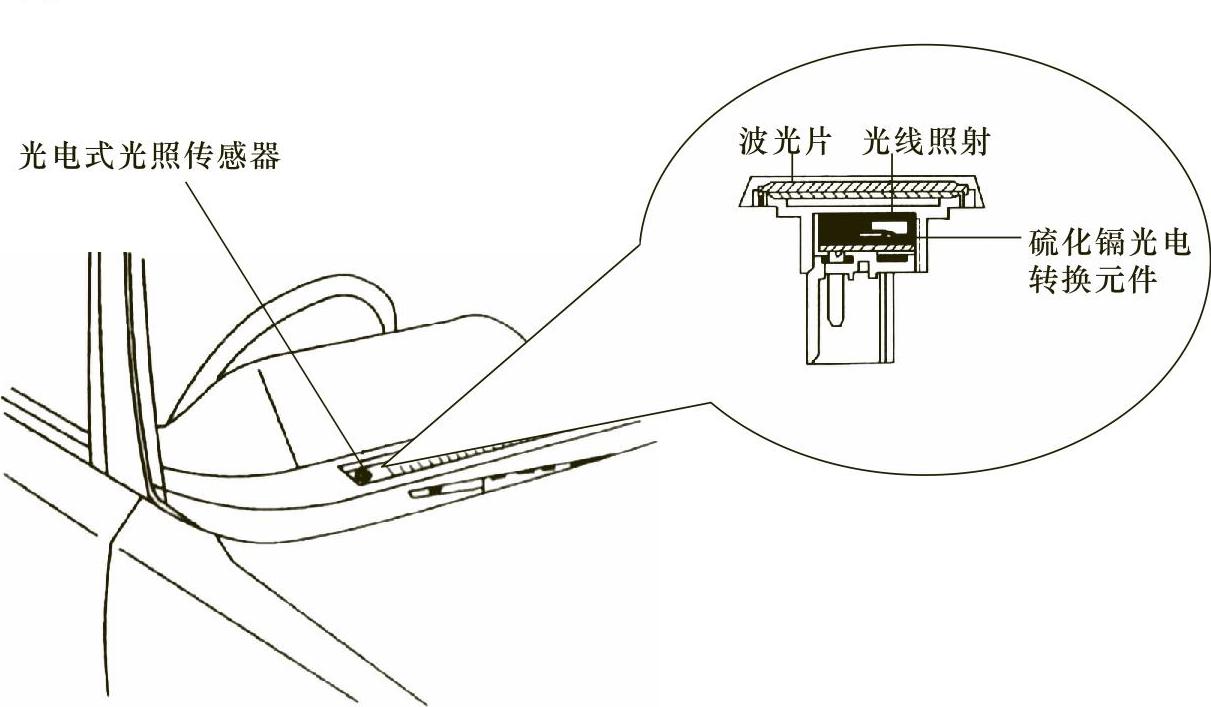

光电式光照传感器在汽车的结构如图9-4所示，安装在仪表板的上方，到傍晚时，它使尾灯点亮，当天色变得更暗时，前照灯被点亮。当对面来车时，还具有变光功能，灯光变化都是自动完成的。

图9-4 光电式光照传感器的安装位置与结构

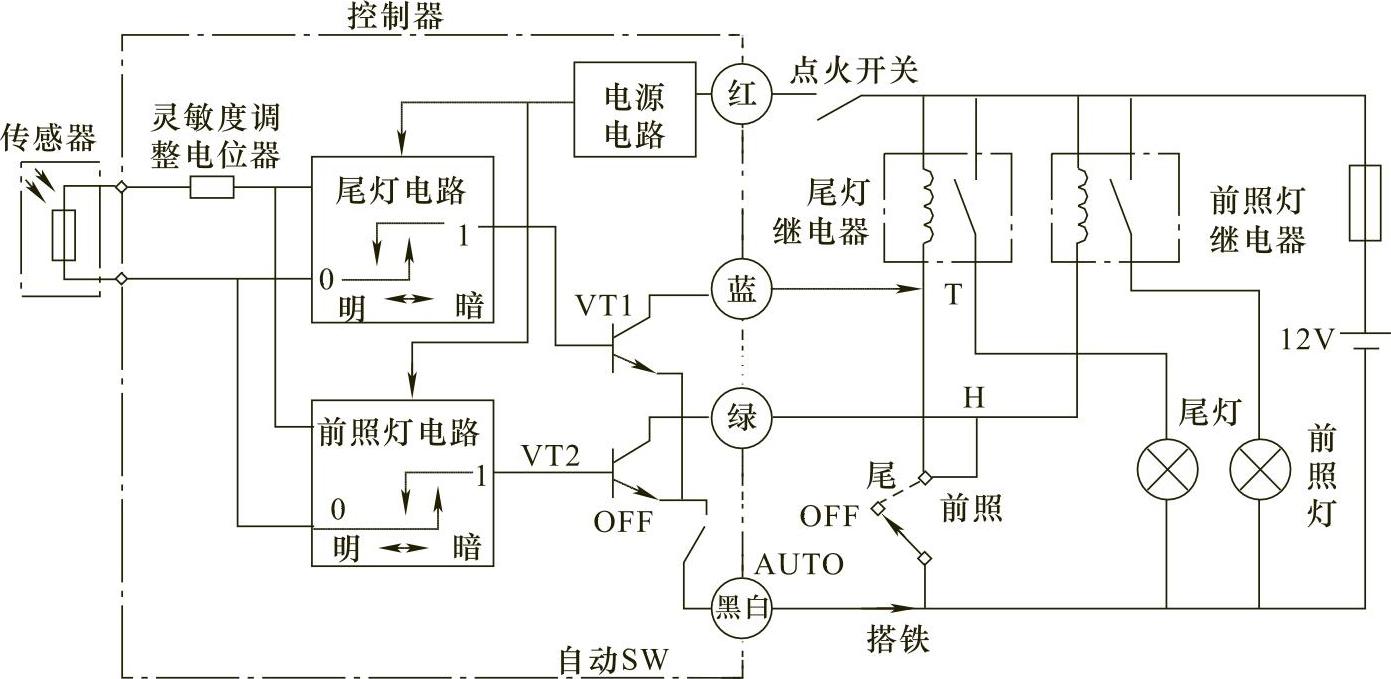

灯光控制器的工作原理如图9-5所示。当点火开关接通后，也就是把灯光控制器的转换开关置于AUTO（自动）档，控制器获得传感器输入信号，自动控制尾灯及前照灯的亮灭；当关闭点火开关后，控制器的电源电路被切断，这时与周围环境条件无关，车灯熄灭。此外，利用灵敏度调整电位器可以调整自动亮灯及熄灯的敏感程度。控制器的工作情况如表9-1所示。

图9-5 灯光控制器的工作原理

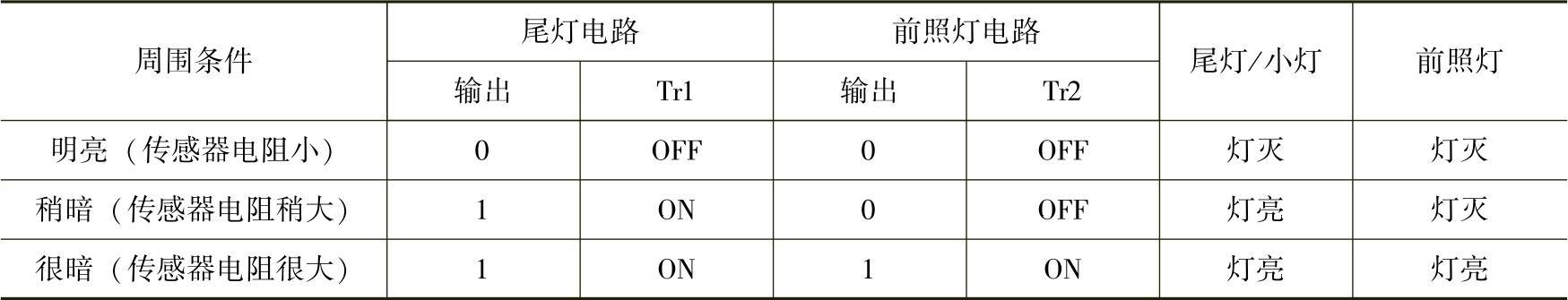

表9-1 灯光控制器的工作情况
