1.作用与安装位置

日照传感器检测日照的强度与方向。它安装在仪表板除霜通风口之间的一个黑色塑料滤光器下面，阳光透过滤光器照射下来。

2.结构

日照传感器壳体中含有两个光电二极管与一个光学元件，如图9-1所示。该光学元件分为两个腔室，每个各含一个光电二极管。

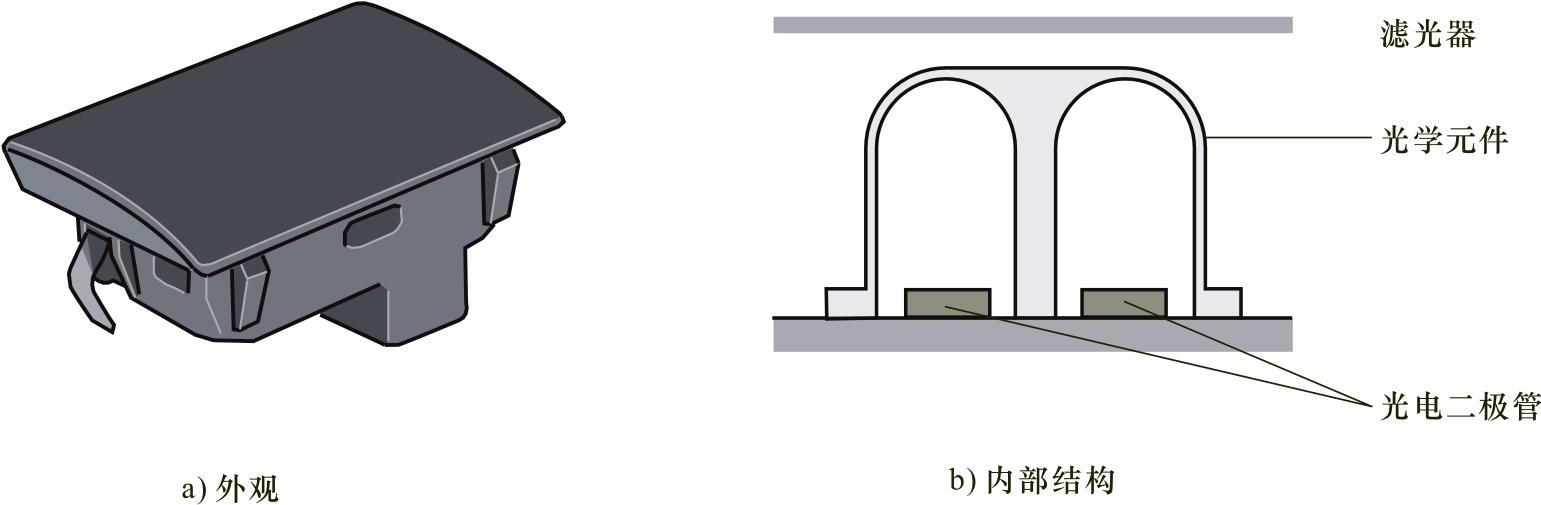

图9-1 日照传感器的结构

3.工作原理

日照传感器的工作原理如图9-2所示。如果阳光从左侧照射到传感器上，光学元件本身的特性会将射线集中到左侧光电二极管上，从而该侧光电二极管上产生的电流会明显地大于另一侧的光电二极管，如图9-2a所示。如果阳光从右侧照射，那么该侧的光电二极管就具有更大的电流，如图9-2b所示。这样，Climatronic（自动空调）控制单元就可以判定车内的哪一侧受太阳影响而升温。

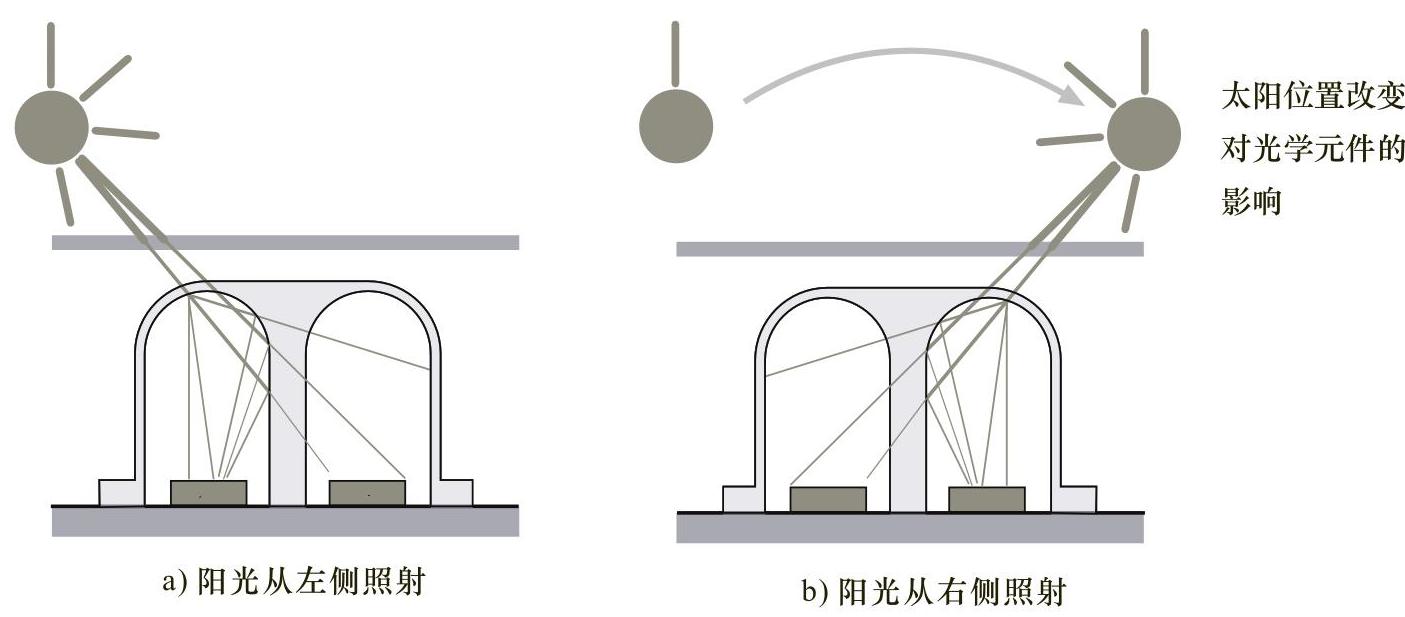

图9-2 日照传感器的工作原理
