一、与空调放大器的连接电路

丰田皇冠轿车在空调系统中使用了光电式的烟雾浓度传感器，其与空调放大器的线路连接如图8-28所示。

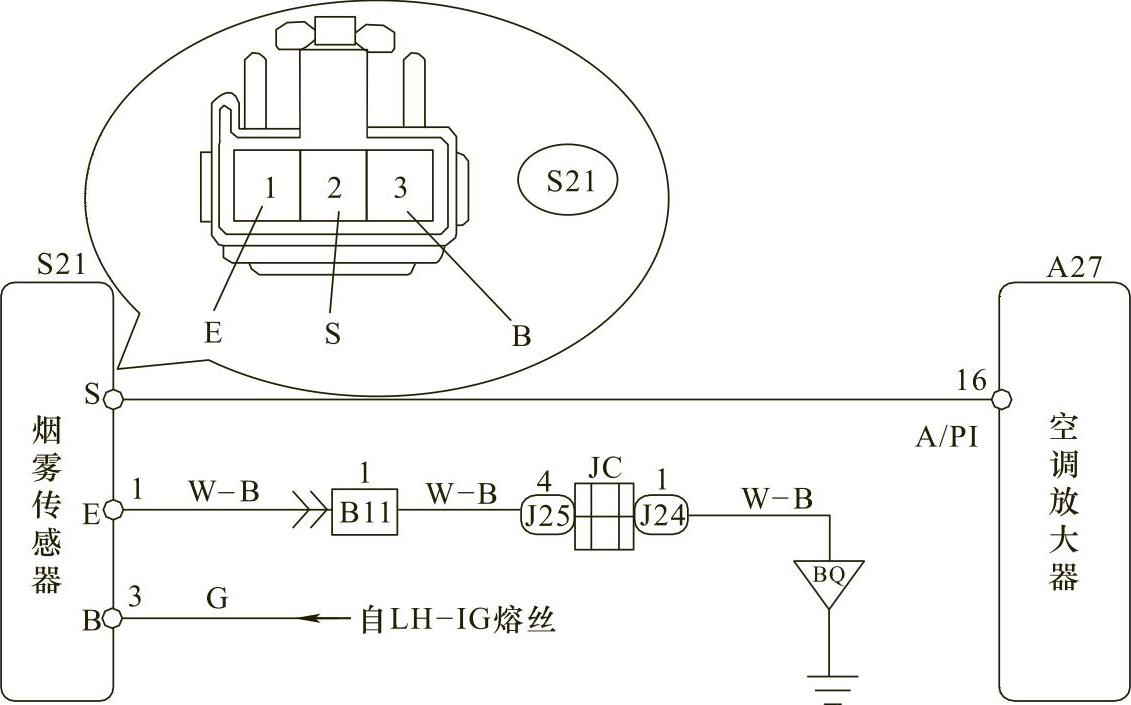

图8-28 烟雾传感器与空调放大器的线路连接

二、检测

这里以丰田皇冠轿车空调系统中的烟雾传感器为例，介绍其检测方法。

1.搭铁端子电阻的检测

关闭点火开关，从烟雾传感器上断开插接器，用万用表电阻档测量烟雾传感器线束端S21-1（E端）与车身搭铁间的电阻，其值应小于1Ω。

2.传感器电源的检测

关闭点火开关，拆开烟雾传感器插接器，打开点火开关，用万用表电压档测量烟雾传感器线束端S21-3（B端）与车身搭铁间的电压，其值应在4～10V之间。

3.传感器信号的检测

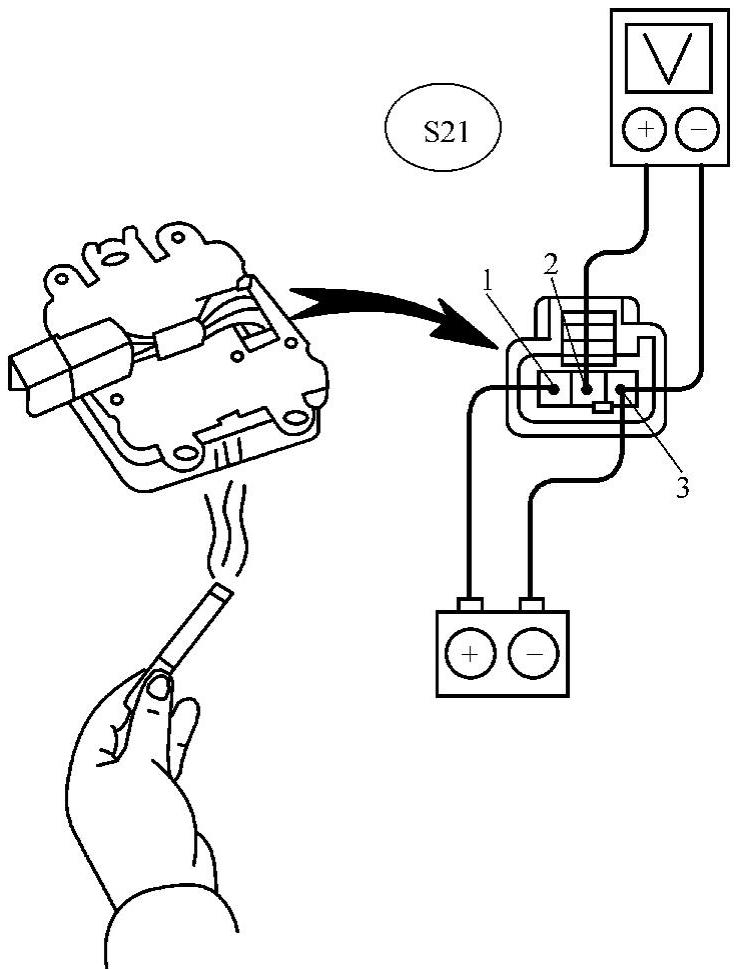

关闭点火开关，拆下烟雾传感器，将蓄电池正极（+）导线连接到端子S21-1，负极（-）导线连接到端子S21-3，点燃香烟置于传感器旁边（图8-29），各条件下电压值应符合规定值，见表8-2。

图8-29

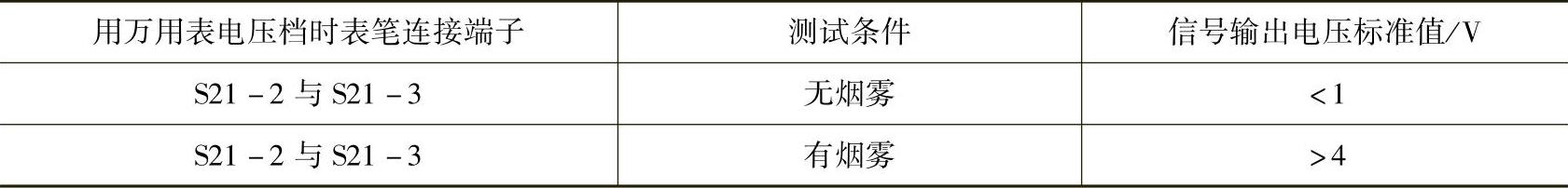

表8-2 烟雾传感器信号标准值
