一、作用

烟雾浓度传感器用于检测烟雾，当烟雾浓度传感器从车室内检测出烟雾后，可自动地使空气净化器运转，没有烟雾时使空气净化器自动停止运转，总是保持车室内空气处于净化状态。

二、安装位置

烟雾浓度传感器安装在车室顶棚上室顶灯的旁边。

三、结构

烟雾浓度传感器的外观如图8-24所示，它是由本体和盖板组成。烟尘浓度传感器本体上设置有许多可以使烟雾自由进入的细缝，当检测出有烟雾时，烟尘浓度传感器使空气净化器的鼓风机自动运转。在一般情况下，当烟雾浓度达到0.3%/m³，即抽1～2根香烟时，就可使烟尘浓度传感器动作。在烟尘浓度传感器的本体上还设有感测灵敏度调整旋钮（灵敏度用电位器），转动旋钮，即可调整传感器的灵敏度。

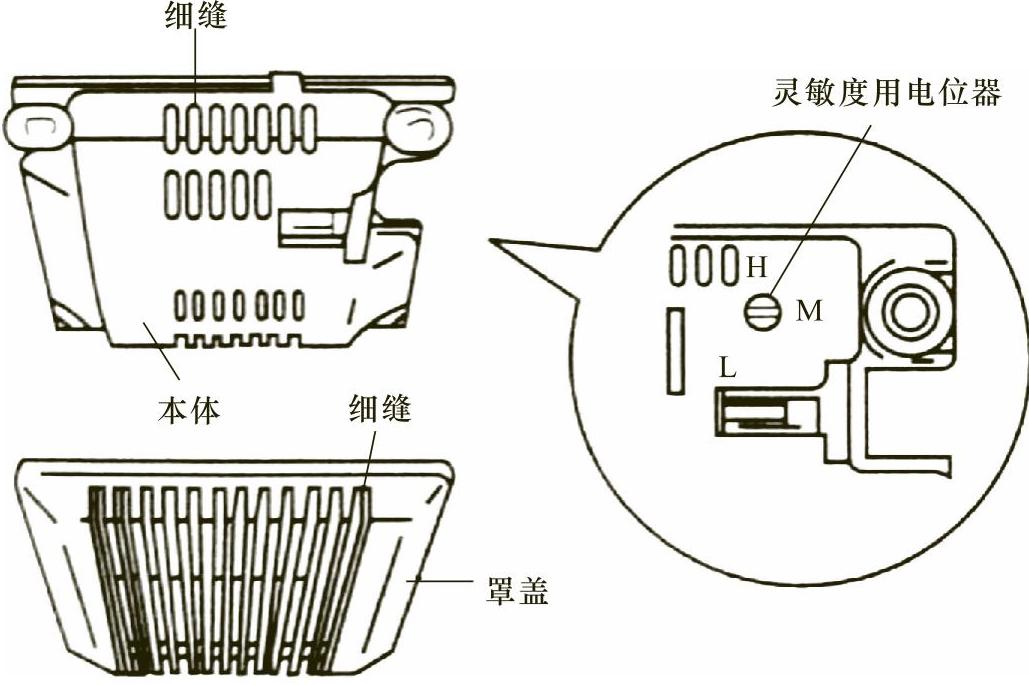

图8-24 烟雾浓度传感器的外观

烟雾浓度传感器是由发光元件、光敏元件及信号处理电路组成的，其结构如图8-25所示。

烟雾浓度传感器的内部电路是由电子电路构成的，如图8-26所示。

四、工作原理

当空气进入烟雾浓度传感器壳体的窄缝光敏元件后，可以自由地流动，发光元件（发光二极管）间歇地发出肉眼不可见的红外光，在空气中没有烟雾的情况下，这种红外光射不到光敏元件上，电路不工作；但当烟雾等进入到烟雾浓度传感器的壳体内时，烟雾粒子对间歇的红外光进行漫反射，使部分红外光照射到光敏元件上，这时传感器判断出车内有烟雾存在，就会使空气净化器系统的鼓风机旋转。烟雾浓度传感器的工作原理如图8-27所示。

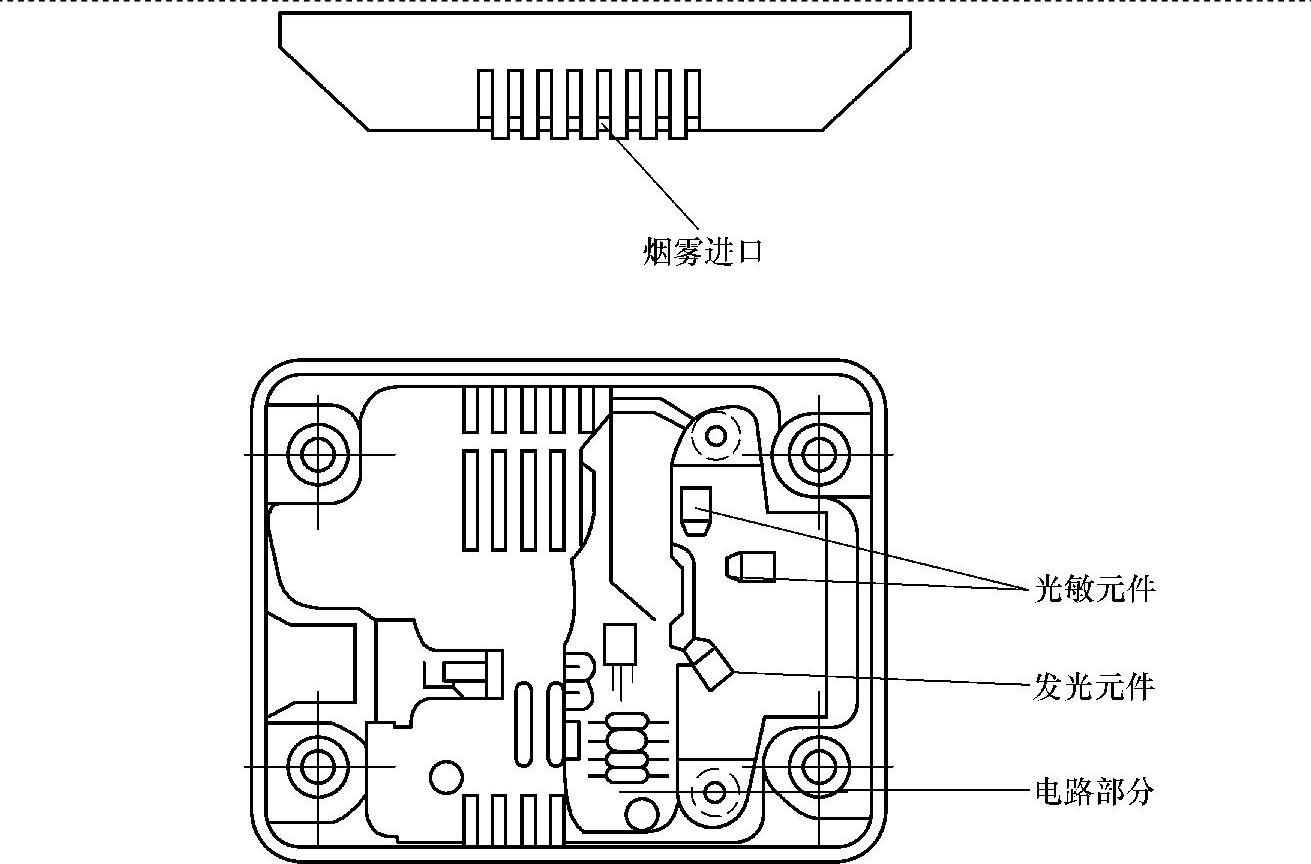

图8-25 烟雾浓度传感器的结构

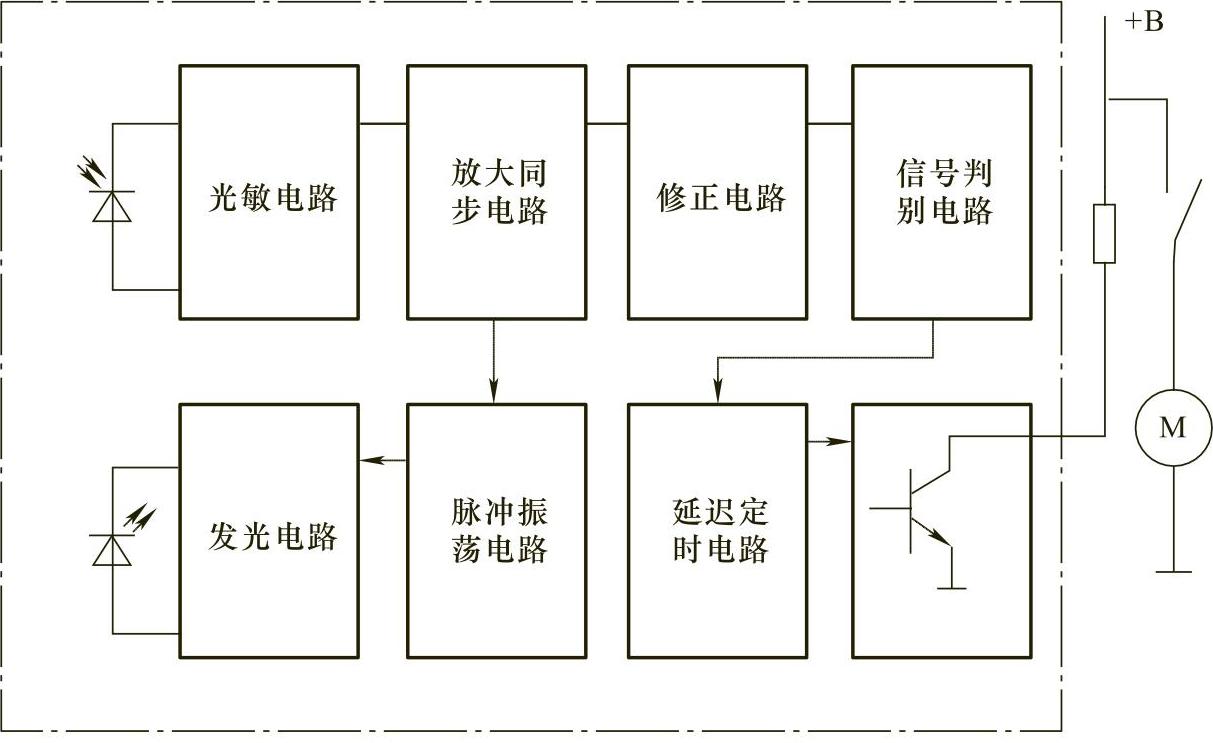

图8-26 烟雾浓度传感器的电子电路

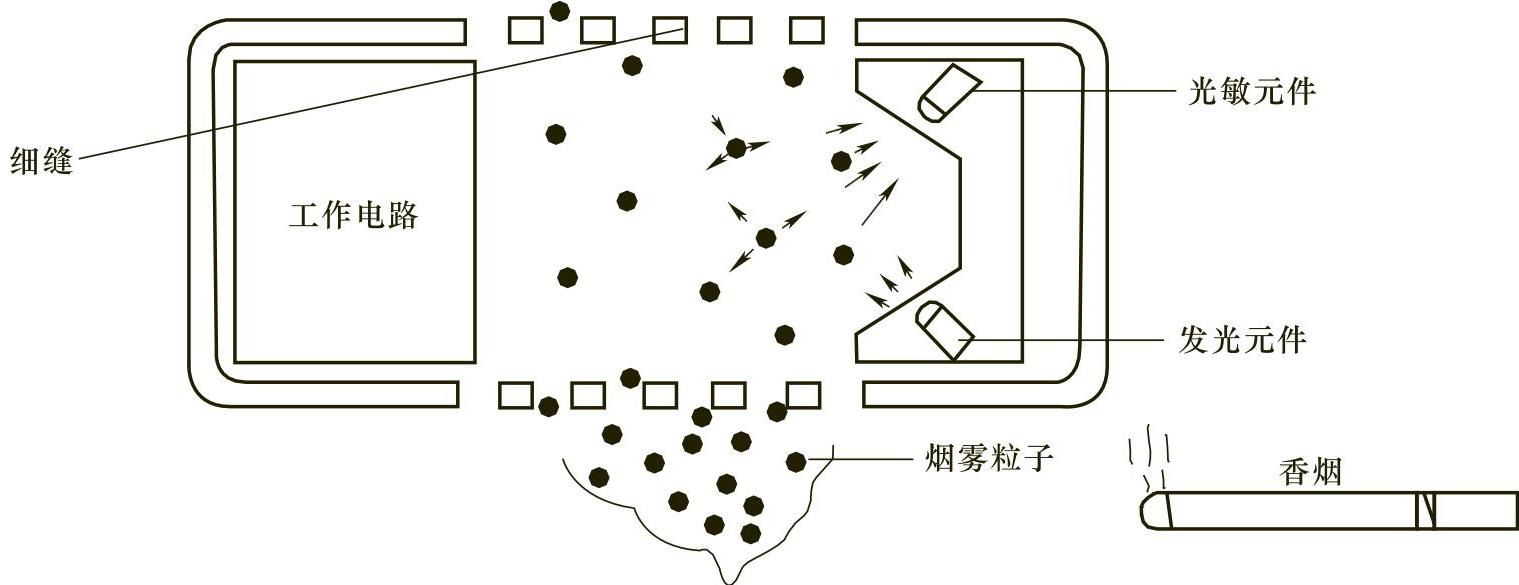

图8-27 烟雾浓度传感器的工作原理
