四、工作原理

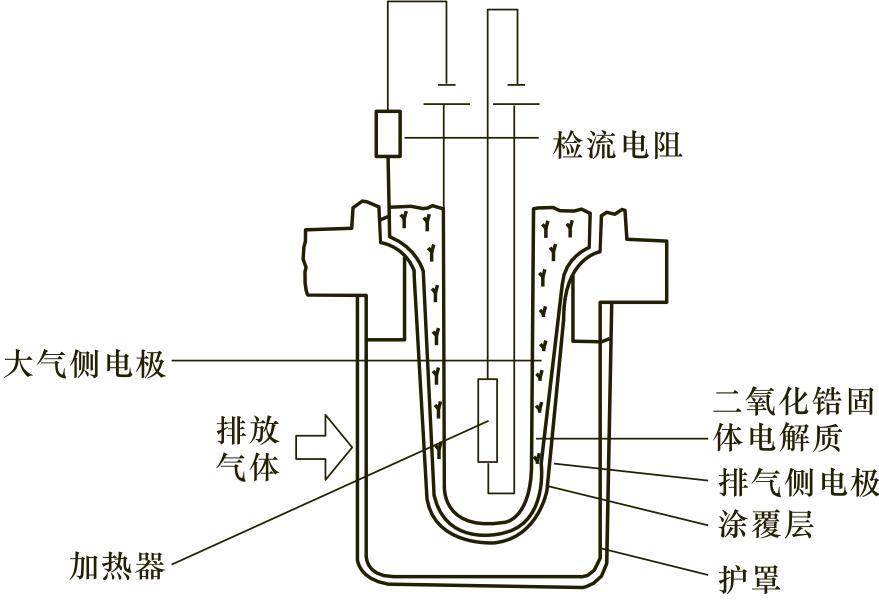

图8-19 稀薄混合气传感器的构造

1.传感器工作原理

半导体压敏电阻式进气压力传感器是利用半导体的压阻效应的原理制成的，主要由硅膜片、真空室、硅杯、底座、真空管接头和引线电极组成。

二氧化锆传感器是在二氧化锆元件的两端有锆电极，并以锆电极产生的电位差作为输出电压信号，又利用在理论空燃比附近输出电压急剧变化的特性，而只检测出理论空燃比附近状态。对于稀薄混合比传感器，在电极两端施加一定电压时，将产生与排气中氧浓度成正比的电流，这样就可以在稀薄燃烧领域连续检测出空燃比变化。稀薄混合气传感器输出特性曲线如图8-20所示。

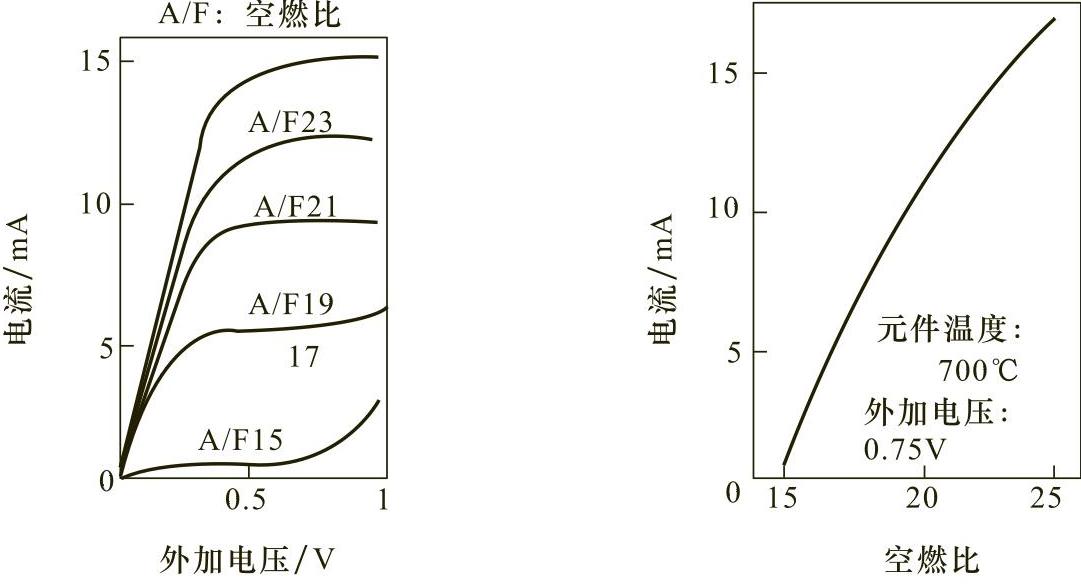

图8-20 稀薄混合气传感器的输出特性

2.稀薄燃烧系统控制原理

稀薄燃烧系统采用了稀薄混合气传感器，用于对稀薄混合气状态下的空燃比进行反馈控制，稀薄燃烧系统的构成如图8-21所示。

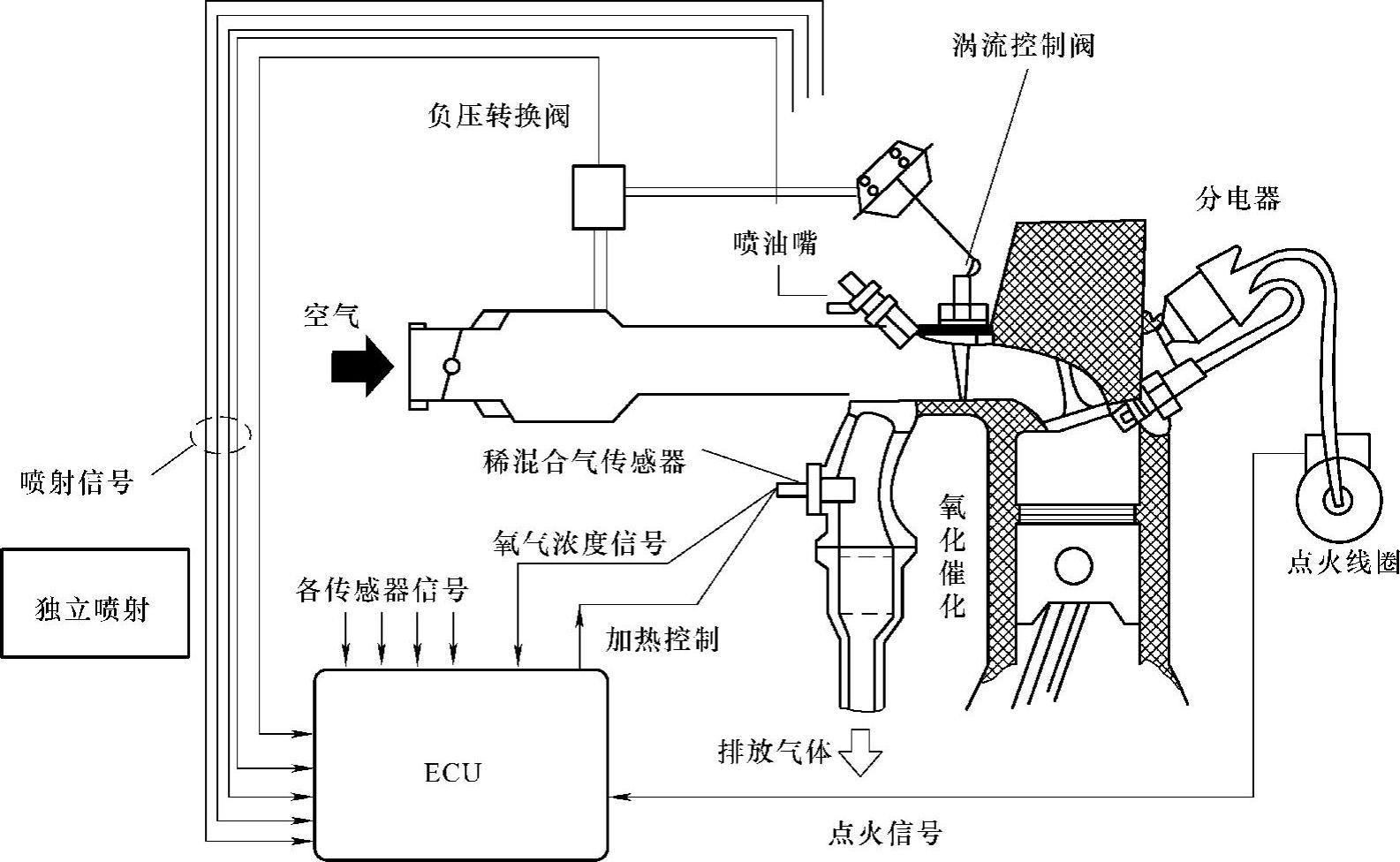

图8-21 稀薄燃烧系统

在现代车辆中，为了达到净化排气的目的，除采用三元催化转化方式净化排气外，也可采用稀薄燃烧控制技术。这一技术有效降低排气中的NOx含量。

如果单采用三元催化技术降低NOx含量，空燃比只能限制在15～16之间，若把空燃比进一步提高到19后，发动机的转矩变化增大，会影响发动机的动力性。如果在三元催化技术的基础上再采用稀薄燃烧技术可以有效提高空燃比的范围。这样空燃比提高到23时，发动机才开始出现转矩变化增大的现象，因此可以在转矩变化的容许范围内，选择较高空燃比以使废气中的NOx含量符合限制值。如此，稀薄混合气范围的燃烧得到了改善的同时可降低耗油率10%～15%。

在稀薄燃烧系统中，由电控单元ECU对燃油喷射量与点火时刻进行控制，采用了进气歧管压力、发动机转速、冷却液温度、进气温度、节气门位置等传感器信号，并以稀薄混合气传感器代替氧传感器，实现了稀薄燃烧状态下的空燃比反馈控制。

你学会了吗？

1.稀薄混合气传感器有什么作用？

2.稀薄混合气传感器安装在哪里？

3.稀薄混合气传感器由什么组成？

4.稀薄混合气传感器是怎样工作的？
