柴油机烟度传感器的感应头由绝缘体、电极和催化剂组成，如图8-17所示。绝缘体中埋有两个电极，电极下端伸出绝缘体，两电极之间保持很小的缝隙，并涂有绝缘强催化剂，电极上端连接直流电源，电压为12V或24V。图8-17中A为电流表，表盘上标有对应的烟度值，在电子控制系统中，A₁、A₂与ECU相连。

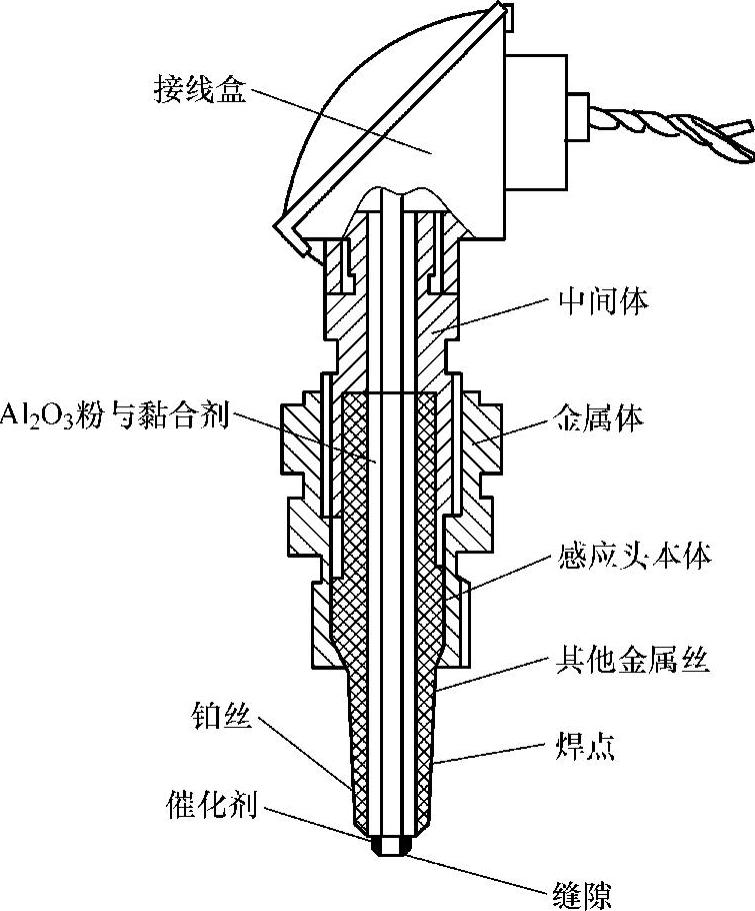

图8-16 柴油机烟度传感器的结构

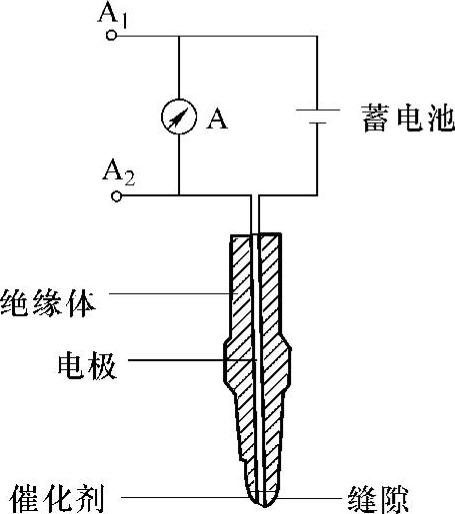

图8-17 烟度传感器的工作原理

当感应头连接到电路中时，由于电极之间的电阻很大，电流表A无电流指示或指示很微小的电流，当感应头插入烟气中时，缝隙中充满了炭粒，形成炭桥，电极之间的电阻就会发生变化，炭烟少电阻大，炭烟多电阻小，电流表的读数随炭烟的多少相应变化。所以，在系统中，输入ECU的电信号也随炭烟的多少作相应变化。

1.柴油机烟度传感器有什么作用？

2.柴油机烟度传感器由什么组成，是怎样工作的？
