NO_x传感器的检测原理也是以氧气测量为基础，并且可以从一个宽带λ探针上检测到氧气含量。

NO_x传感器工作过程可以分为两个阶段。

1.确定第一腔室中的λ数值（图8-14）

一部分废气流入第一腔室中。由于废气中的氧气残留量与参考小室中的氧气残留量不同，就能在电极上测量出一个电压，氮氧化物传感器控制单元将此电压设定为恒定的0.45V，这相当于空气/燃油比λ=1。如果偏离此数值，氧气被泵出或者泵入，使0.45V的电压保持恒定。

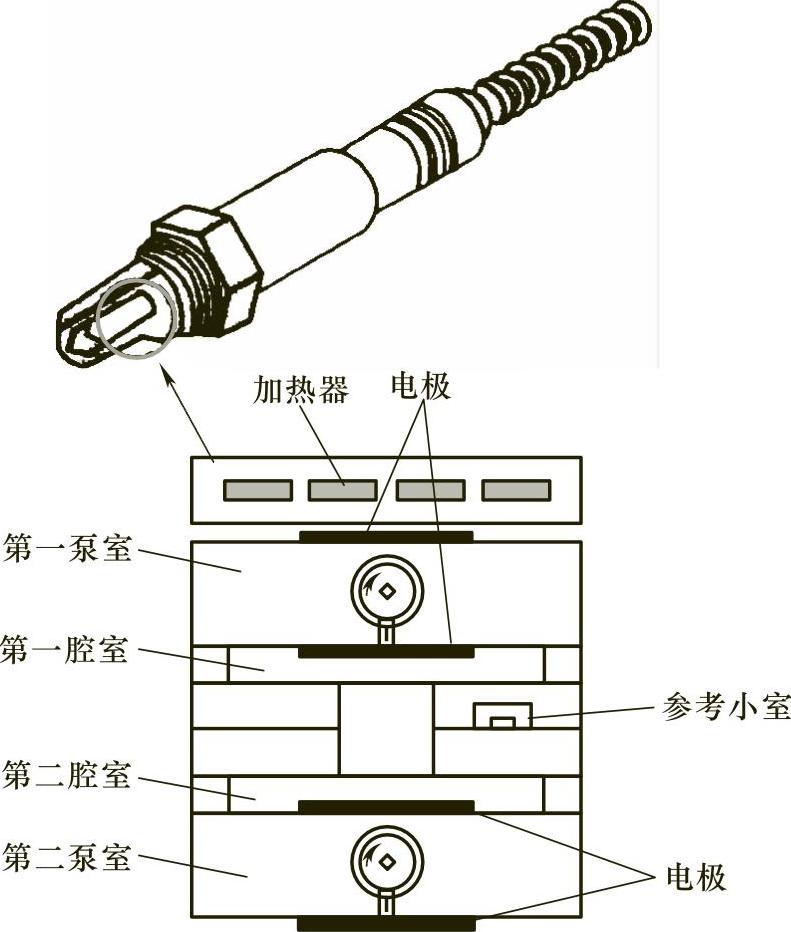

图8-13 NO_x传感器工作原理

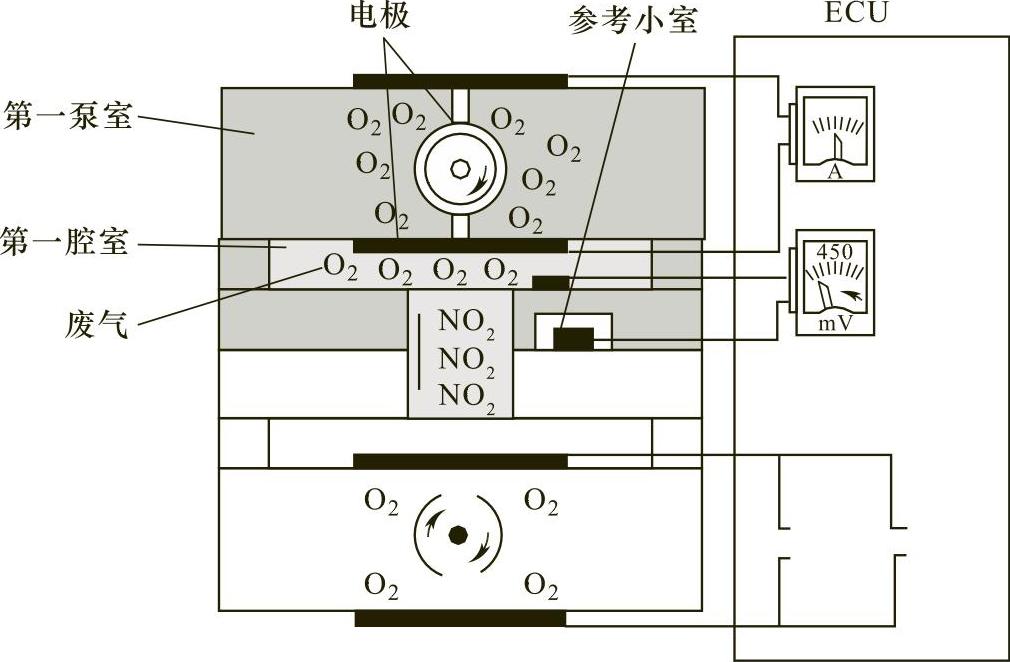

图8-14 确定第一腔室中的λ数值

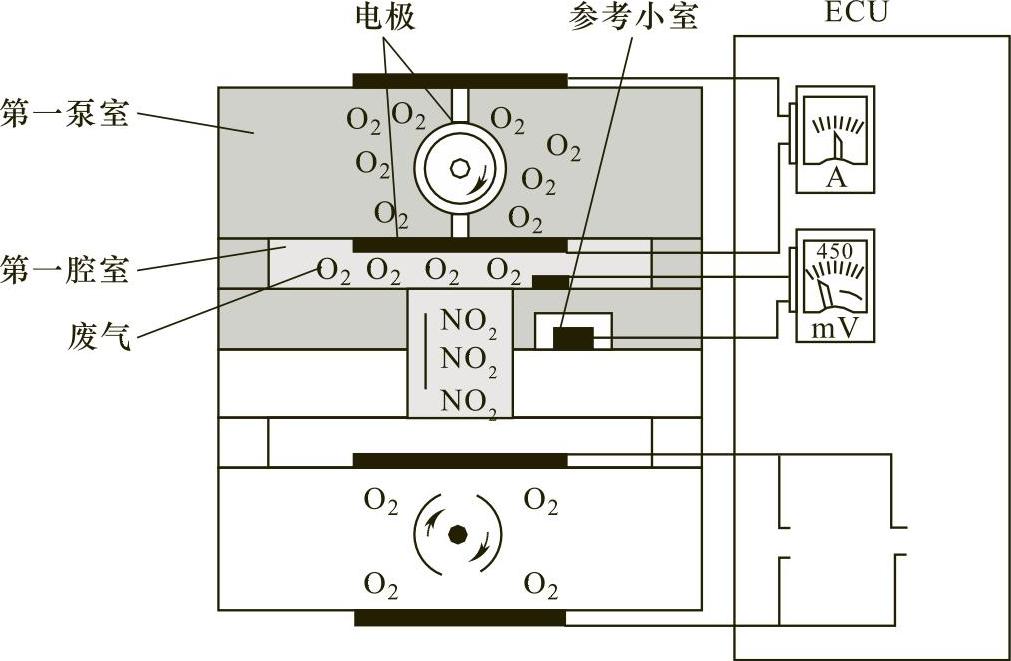

2.确定第二腔室中的氮氧化物残留量（图8-15）

不含氧气的废气从第一腔室进入第二腔室，废气中的氮氧化物分子被一个特殊的电极分裂成氮气和氧气。因为第二腔室内部电极和外部电极上电压被调整至恒定的0.45V，所以氧气泵必须通入电流，使氧离子从内部电极迁移到外部电极。在此过程中，氧气泵流动的电流表征的是第二腔室中的氧气残留量。因为氧气泵的电流大小与废气中的氮氧化物成正比，为此就能够确定氮氧化物的残留量。

图8-15 确定第二腔室中的氮氧化物残留量

你学会了吗？

1.NO_x传感器有什么作用？

2.NO_x传感器安装在哪里？

3.NO_x传感器由什么组成，是怎样工作的？
