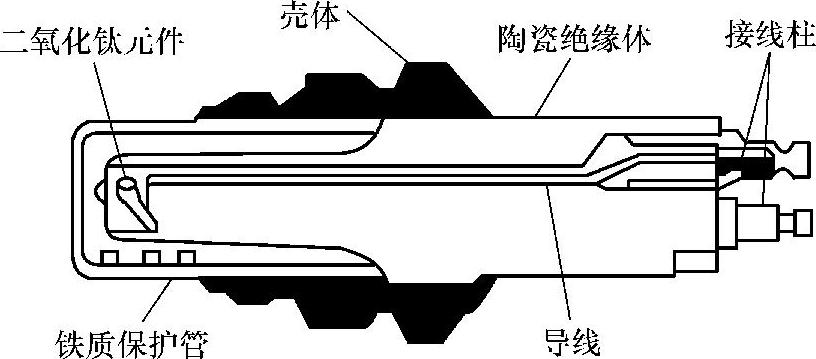

图8-7 二氧化钛氧传感器

1.结构

二氧化钛氧传感器是利用高纯度的半导体材料——二氧化钛（TiO₂）制成的，其结构如图8-7所示。二氧化钛在常温下电阻值很高，一旦周围氧气不足，其晶体内会产生很多电子，此时电阻值大大降低。氧化钛式氧传感器正是利用这一特征检测排气中的氧含量。

2.工作原理

二氧化钛氧传感器则是利用气敏电阻的原理，通过氧气浓度引起的二氧化钛电阻值的改变来判定混合气状态，故又称电阻型氧传感器。

二氧化钛氧传感器的工作原理：当排气中含氧量多时，氧浓度高，二氧化钛电阻值高；当排气中氧浓度低时，二氧化钛的电阻值降低。其电阻值的变化在理论空燃比附近发生突变。二氧化钛氧传感器的输出信号如图8-8所示。

二氧化钛氧传感器与二氧化锆氧传感器比较，其结构简单、体积小、成本低，但二氧化钛的电阻受温度影响大，应当增加温度修正电路，或者增加加热元件对它进行加热，使其输出特性稳定，以使其在高温下也能进行检测。图8-8b中的R_t为起温度补偿作用的热敏电阻。

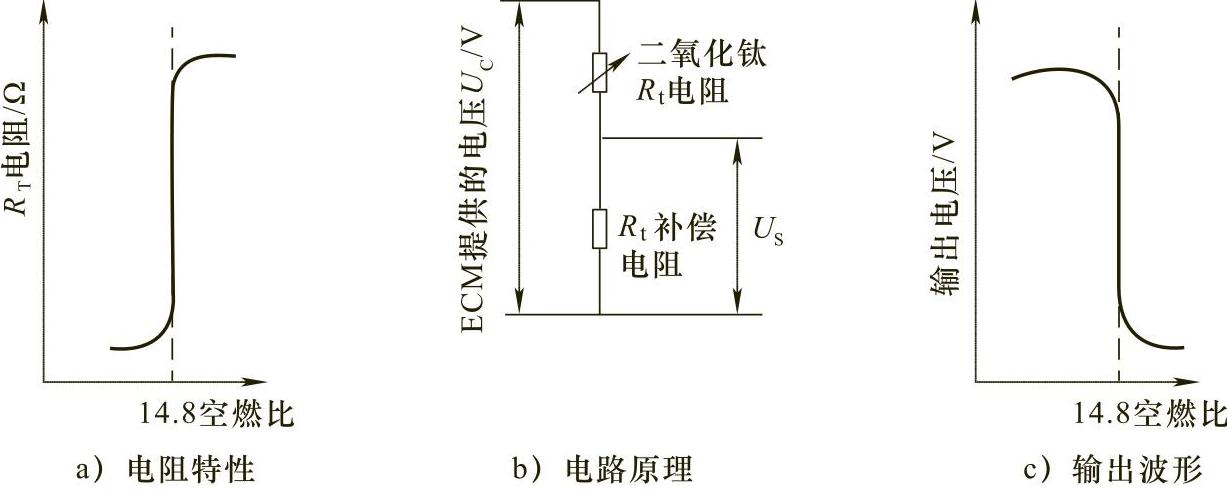

图8-8 二氧化钛氧传感器的输出特性

3.检测

二氧化钛式氧传感器加热电阻的检测，同二氧化锆式氧传感器基本相同，在此不再赘述。这里主要介绍其不同于二氧化钛氧传感器的检测方法。

（1）检测电阻 万用表测阻法是利用二氧化钛式氧传感器的电阻特性来判断其在暖机状态和非暖机状态下的电阻值，以此来判断其是否损坏。正常氧传感器的电阻值：充分暖机状态电阻值约在300kΩ左右（不同厂家此值不同）；拆下传感器并暴露在空气中，冷却后测量其电阻值，若阻值很大，说明传感器良好；反之，则说明传感器已失效，应更换。

（2）检测波形 对于采用1V参考电压的二氧化钛式氧传感器，其测试方法、波形图等和二氧化锆式氧传感器相同。对于采用5V参考电压的二氧化钛氧传感器，需要注意，良好的二氧化钛式氧传感器输出端电压，应以2.5V为中心上下波动。
