1.结构与工作原理

舌簧开关式车速传感器是车速报警系统中常用的信息传感器。

舌簧开关式传感器是在小玻璃管内装有两个细长的触点构成的，触点由铁、镍等容易被磁铁吸引的强磁性材料制成，受玻璃管外磁板的控制，有时触点互相吸引而闭合，有时互相排斥而断开，从而形成了触点的开关作用。

舌簧开关式车速传感器置于车速表的转子附近，当车速表驱动轴回转时，永久磁铁也回转，磁铁的N、S极将靠近或远离舌簧开关的触点，如图6-28所示。

如图6-29a所示，当N、S磁极从接近舌簧开关到逐渐离开时，上、下两个触点变为不同极性的磁极，互相吸引，开关变为闭和状态。

如图6-29b所示，当N或S极接近触点时，触点变为同一极性的磁极，互相排斥，所以舌簧开关断开。因为磁铁一般是四极的，控制部分连续工作时，车速表驱动轴每回转一圈，就会输出四个脉冲。

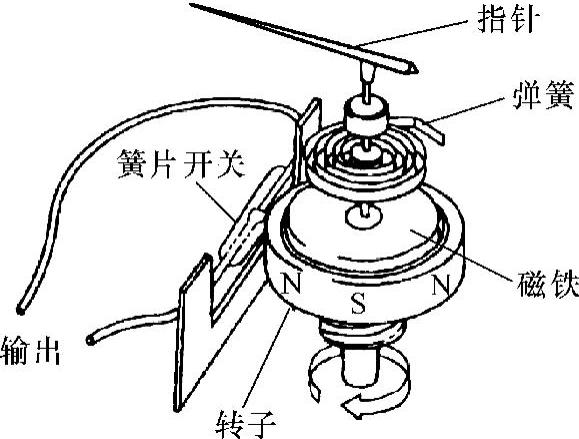

图6-28 舌簧开关式车速传感器的结构

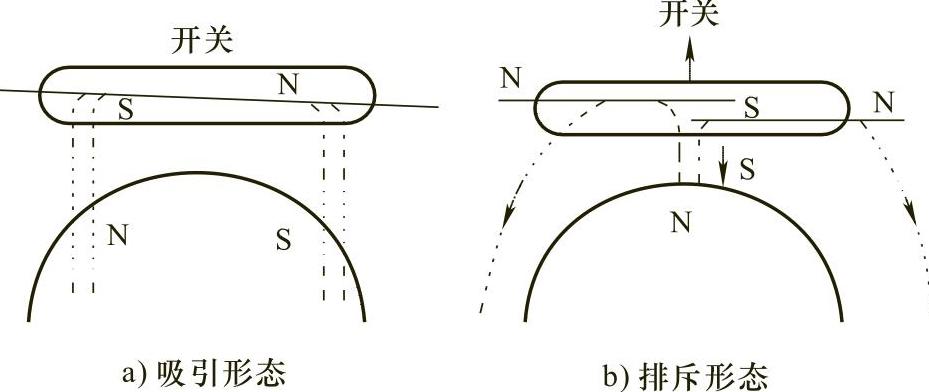

图6-29 舌簧开关式车速传感器的工作原理

2.检测

舌簧开关式车速传感器可用指针式万用表的电压档检测舌簧开关式车速传感器的输出电压信号，即把万用表的两个表笔接在传感器插接器的两插头端子上，转动发动机1～2s，观察电压表指针是否有脉冲电压产生，如果无脉冲电压产生，则表示传感器有故障，应当更换。
