电涡流式轮速传感器的工作原理如图6-27所示。在软磁材料制成的输入轴上加工一键槽，在距输入表面d₀处设置电涡流传感器，输入轴与被测旋转轴相连。当被测旋转轴转动时，输出轴的距离发生Δd的变化。因为电涡流效应，所以将导致振荡谐振回路的品质因数变化，使传感器线圈电感随Δd的变化也发生变化，它们将直接影响振荡器的电压幅值和振荡频率。因此，随着输入轴的旋转，从振荡器输出的信号中包含有与转数成正比的脉冲频率信号。该信号由检波器检出电压幅值的变化量，然后经整形电路输出脉冲频率信号f_n，经电路处理便可得到被测转速。这种轮速传感器可实现非接触式测量，抗污染能力很强，可安装在旋转轴近旁长期对被测转速进行监视。最高测量转速可达600000r/min。

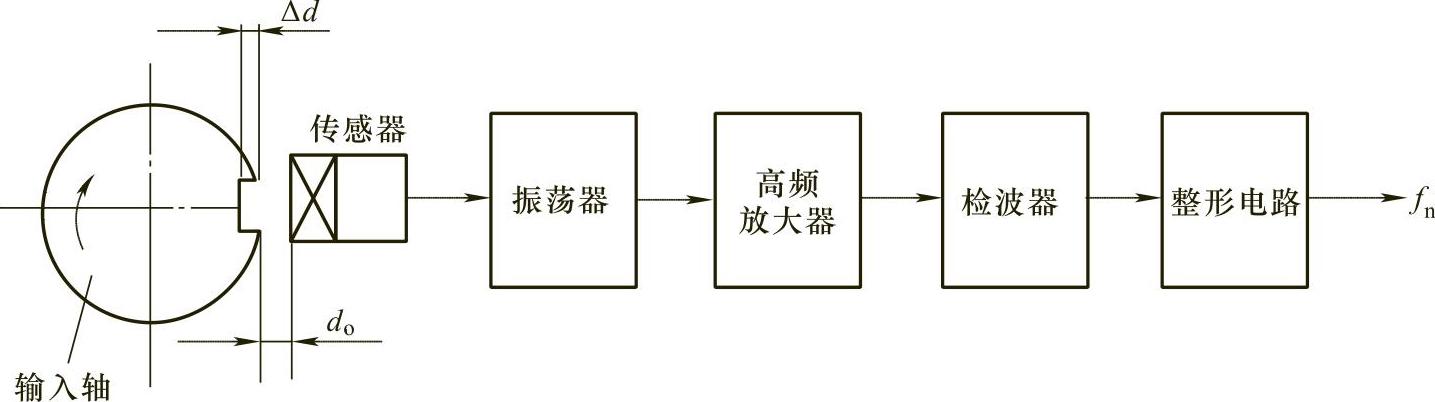

图6-27 电涡流式轮速传感器工作原理图

你学会了吗？

1.轮速传感器有什么作用？

2.轮速传感器安装在哪里？

3.轮速传感器主要有哪几种？

4.电磁感应式轮速传感器由什么组成，怎样检测？

5.励磁式轮速传感器是怎样工作的，电路如何连接？

6.霍尔效应式轮速传感器由什么组成，是怎样工作的？

7.磁阻式轮速传感器由什么组成，是怎样工作的，与ECU的电路如何连接，怎样检测？

8.电涡流式轮速传感器由什么组成，是怎样工作的？
